22 KX Kleingehäuse, Edelstahl / KX small enclosures, stainless steel / Boîtiers électriques KX en acier inoxydable
1
TX25
2
Klemmenkästen
Artikel-Nr.
Terminal boxes
Model No.
Boîtiers électriques
Référence
Montageplatten
Artikel Nr.
Mounting plates
Model No.
Plaques de
montage
Référence
Passend für
Breite x Länge
Suitable for
width x length
Pour
largeur x lon-
gueur
1560.000 / 1564.000 1560.700 150x150
1561.000 1561.700 300x150
1562.000 / 1565.000 1562.700 200x200
1563.000 / 1566.000 1563.700 300x200
1567.000 1567.700 300x300
1568.000 1564.700 400x200
1569.000 1568.700 400x300
Klemmenkästen
Artikel-Nr.
Terminal boxes
Model No.
Boîtiers élec-
triques
Référence
Tragschiene
TS 35/7,5
Artikel Nr.
Support rail
TS 35/7.5
Model No.
Rail porteur
TS 35/7,5
Référence
Passend für Länge
Suitable for length
Pour longueur
1560.000 /
1564.000
2314.000 150
1562.000 /
1565.000
2315.000 200
1563.000 /
1566.000 /
1567.000 /
1561.000
2316.000 300
1568.000 /
1569.000
2317.000 400

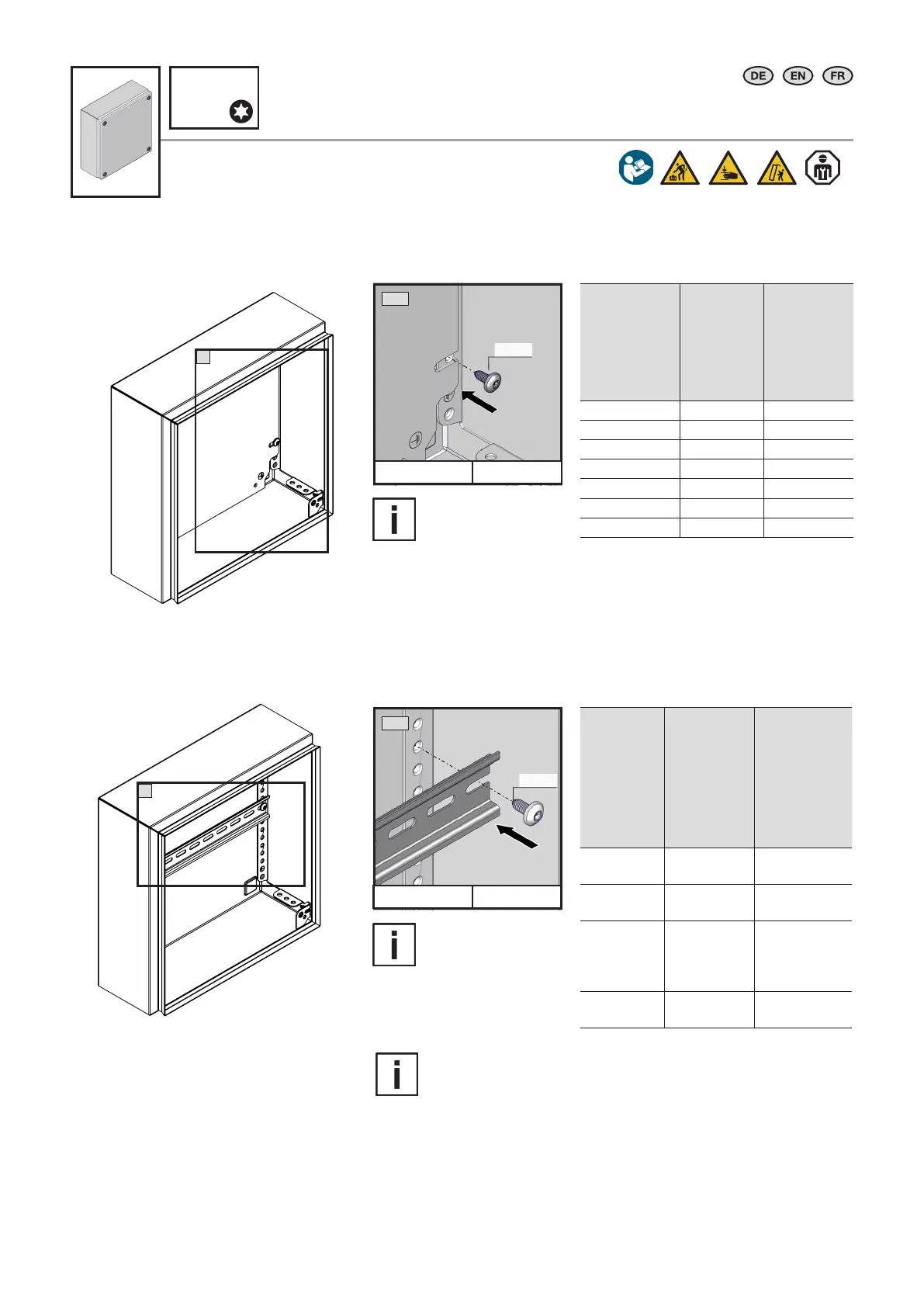

5. Montage KX Klemmenkasten
5. Assembling the KX terminal boxes
5. Montage des boîtiers électriques KX
5.4 Innenausbau
5.4 Interior installation
5.4 Aménagement intérieur
1
5 x 10
Montageplatte nicht im
Lieferumfang
Mounting plate not
included in the supply
Plaque de montage non
incluse dans la livraison
d’origine
M
A
= 6 + 1 Nm TX25
Schiene nicht im
Lieferumfang
Rail not included
in the supply
Rail non inclus dans la
livraison d’origine
2
5 x 10
M
A
= 6 + 1 Nm TX25
Schienenquerschnitt TH35/7,5 gemäß DIN EN 60715!
Rail cross-section TH35/7,5 according to DIN EN 60715!
Section de rail TH35/7,5 selon la norme EN 60715 !
