29KX Kleingehäuse, Edelstahl / KX small enclosures, stainless steel / Boîtiers électriques KX en acier inoxydable
1.2

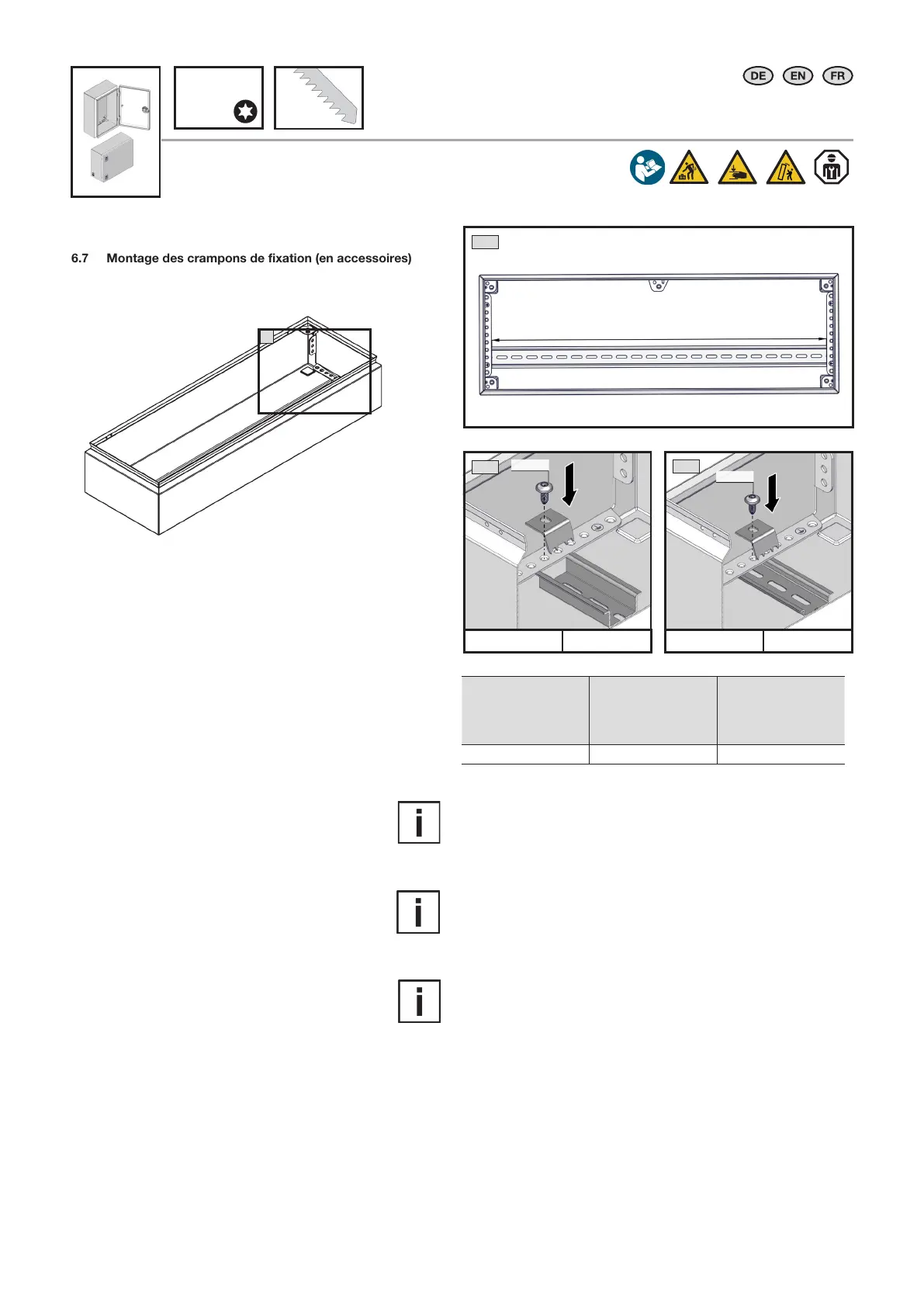

6.7 Anbau Zubehör Befestigungskralle
6.7 Fitting accessory – mounting claw
6.7 Montage des crampons de fixation (en accessoires)
1
6. Montage KX Bus-Gehäuse
6. Assembling the KX bus enclosures
6. Montage des corets Bus KX
TX25
Bus-Gehäuse Artikel-Nr.
Bus enclosure Model No.
Corets Bus Référence
Tragschiene Artikel Nr.
Support rail Model No.
Rail porteur Référence
Passend für Länge
Suitable for length
Pour longueur
1586.000 TS 35/15 2319.000 600
1.3
Schienenquerschnitt TH35/15 gemäß DIN EN 60715!
Rail cross-section TH35/15 according to DIN EN 60715!
Section de rail TH35/15 selon la norme EN 60715 !
Schiene nicht im Lieferumfang
Rail not included in the supply
Rail non inclus dans la livraison d’origine
Die Montageanleitung der KX Befestigungskralle für zweite Montage
(2309.100) ist zu beachten.
Observe the assembly instructions of the KX mounting claw for second
mounting level (2309.100).
Respecter la notice de montage des crampons de fixation pour deuxième
plan de montage référence 2309.100 pour boîtiers KX et corets Bus
KX.
M
A
= 5 Nm TX25
M
A
= 5 Nm TX25
1.1
L= Gehäusebreite - 42 mm
L = enclosure width - 42 mm
L = largeur du coret - 42 mm
5 x 10
5 x 10
