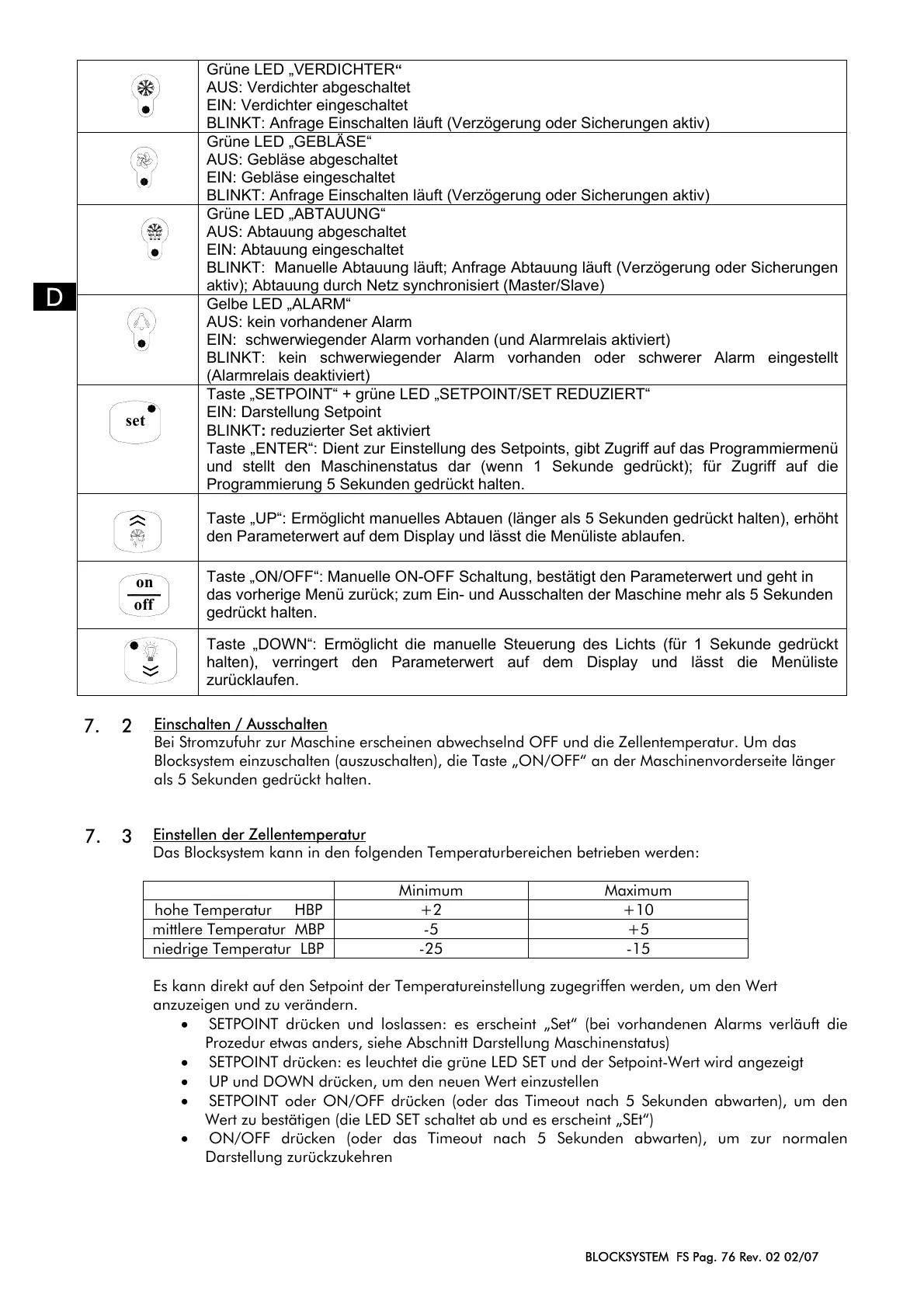

BLOCKSYSTEM FS Pag. 76 Rev. 02 02/07
D
Grüne LED „VERDICHTER“
AUS: Verdichter abgeschaltet
EIN: Verdichter eingeschaltet
BLINKT: Anfrage Einschalten läuft (Verzögerung oder Sicherungen aktiv)
Grüne LED „GEBLÄSE“
AUS: Gebläse abgeschaltet
EIN: Gebläse eingeschaltet
BLINKT: Anfrage Einschalten läuft (Verzögerung oder Sicherungen aktiv)
Grüne LED „ABTAUUNG“
AUS: Abtauung abgeschaltet
EIN: Abtauung eingeschaltet
BLINKT: Manuelle Abtauung läuft; Anfrage Abtauung läuft (Verzögerung oder Sicherungen
aktiv); Abtauung durch Netz synchronisiert (Master/Slave)
Gelbe LED „ALARM“
AUS: kein vorhandener Alarm
EIN: schwerwiegender Alarm vorhanden (und Alarmrelais aktiviert)
BLINKT: kein schwerwiegender Alarm vorhanden oder schwerer Alarm eingestellt
(Alarmrelais deaktiviert)
Taste „SETPOINT“ + grüne LED „SETPOINT/SET REDUZIERT“
EIN: Darstellung Setpoint
BLINKT: reduzierter Set aktiviert
Taste „ENTER“: Dient zur Einstellung des Setpoints, gibt Zugriff auf das Programmiermenü
und stellt den Maschinenstatus dar (wenn 1 Sekunde gedrückt); für Zugriff auf die
Programmierung 5 Sekunden gedrückt halten.
Taste „UP“: Ermöglicht manuelles Abtauen (länger als 5 Sekunden gedrückt halten), erhöht
den Parameterwert auf dem Display und lässt die Menüliste ablaufen.
Taste „ON/OFF“: Manuelle ON-OFF Schaltung, bestätigt den Parameterwert und geht in
das vorherige Menü zurück; zum Ein- und Ausschalten der Maschine mehr als 5 Sekunden
gedrückt halten.
Taste „DOWN“: Ermöglicht die manuelle Steuerung des Lichts (für 1 Sekunde gedrückt
halten), verringert den Parameterwert auf dem Display und lässt die Menüliste
zurücklaufen.
7. 2
Einschalten / Ausschalten
Bei Stromzufuhr zur Maschine erscheinen abwechselnd OFF und die Zellentemperatur. Um das
Blocksystem einzuschalten (auszuschalten), die Taste „ON/OFF“ an der Maschinenvorderseite länger
als 5 Sekunden gedrückt halten.
7. 3
Einstellen der Zellentemperatur
Das Blocksystem kann in den folgenden Temperaturbereichen betrieben werden:
Minimum Maximum
hohe Temperatur HBP +2 +10
mittlere Temperatur MBP -5 +5
niedrige Temperatur LBP -25 -15
Es kann direkt auf den Setpoint der Temperatureinstellung zugegriffen werden, um den Wert
anzuzeigen und zu verändern.
• SETPOINT drücken und loslassen: es erscheint „Set“ (bei vorhandenen Alarms verläuft die
Prozedur etwas anders, siehe Abschnitt Darstellung Maschinenstatus)
• SETPOINT drücken: es leuchtet die grüne LED SET und der Setpoint-Wert wird angezeigt
• UP und DOWN drücken, um den neuen Wert einzustellen
• SETPOINT oder ON/OFF drücken (oder das Timeout nach 5 Sekunden abwarten), um den
Wert zu bestätigen (die LED SET schaltet ab und es erscheint „SEt“)
• ON/OFF drücken (oder das Timeout nach 5 Sekunden abwarten), um zur normalen
Darstellung zurückzukehren
