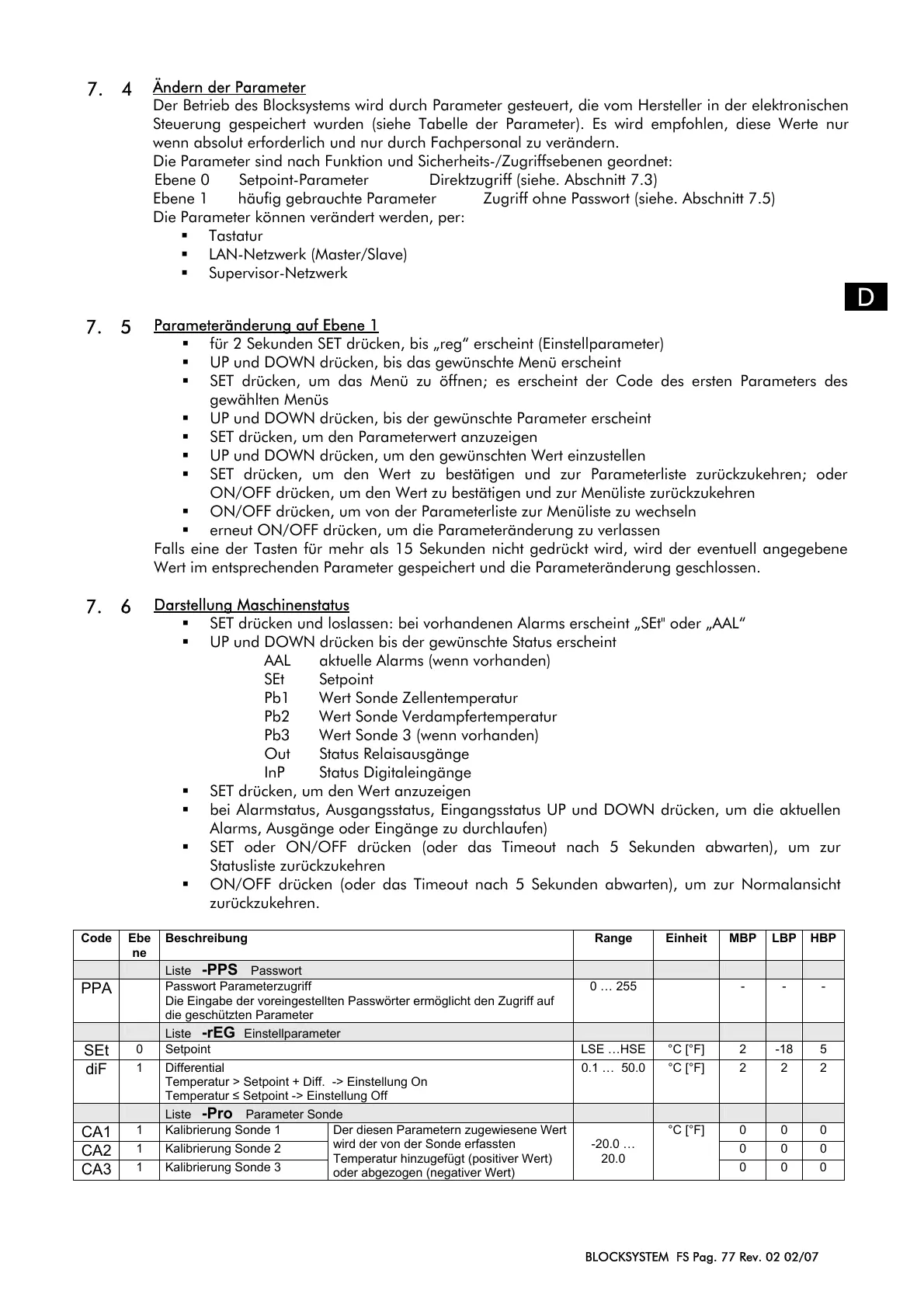

BLOCKSYSTEM FS Pag. 77 Rev. 02 02/07
D
7. 4
Ändern der Parameter
Der Betrieb des Blocksystems wird durch Parameter gesteuert, die vom Hersteller in der elektronischen
Steuerung gespeichert wurden (siehe Tabelle der Parameter). Es wird empfohlen, diese Werte nur
wenn absolut erforderlich und nur durch Fachpersonal zu verändern.
Die Parameter sind nach Funktion und Sicherheits-/Zugriffsebenen geordnet:
Ebene 0 Setpoint-Parameter Direktzugriff (siehe. Abschnitt 7.3)
Ebene 1 häufig gebrauchte Parameter Zugriff ohne Passwort (siehe. Abschnitt 7.5)
Die Parameter können verändert werden, per:
Tastatur
LAN-Netzwerk (Master/Slave)
Supervisor-Netzwerk
7. 5
Parameteränderung auf Ebene 1
für 2 Sekunden SET drücken, bis „reg“ erscheint (Einstellparameter)
UP und DOWN drücken, bis das gewünschte Menü erscheint
SET drücken, um das Menü zu öffnen; es erscheint der Code des ersten Parameters des
gewählten Menüs
UP und DOWN drücken, bis der gewünschte Parameter erscheint
SET drücken, um den Parameterwert anzuzeigen
UP und DOWN drücken, um den gewünschten Wert einzustellen
SET drücken, um den Wert zu bestätigen und zur Parameterliste zurückzukehren; oder
ON/OFF drücken, um den Wert zu bestätigen und zur Menüliste zurückzukehren
ON/OFF drücken, um von der Parameterliste zur Menüliste zu wechseln
erneut ON/OFF drücken, um die Parameteränderung zu verlassen
Falls eine der Tasten für mehr als 15 Sekunden nicht gedrückt wird, wird der eventuell angegebene
Wert im entsprechenden Parameter gespeichert und die Parameteränderung geschlossen.
7. 6
Darstellung Maschinenstatus
SET drücken und loslassen: bei vorhandenen Alarms erscheint „SEt" oder „AAL“
UP und DOWN drücken bis der gewünschte Status erscheint
AAL aktuelle Alarms (wenn vorhanden)
SEt Setpoint
Pb1 Wert Sonde Zellentemperatur
Pb2 Wert Sonde Verdampfertemperatur
Pb3 Wert Sonde 3 (wenn vorhanden)
Out Status Relaisausgänge
InP Status Digitaleingänge
SET drücken, um den Wert anzuzeigen
bei Alarmstatus, Ausgangsstatus, Eingangsstatus UP und DOWN drücken, um die aktuellen
Alarms, Ausgänge oder Eingänge zu durchlaufen)
SET oder ON/OFF drücken (oder das Timeout nach 5 Sekunden abwarten), um zur
Statusliste zurückzukehren
ON/OFF drücken (oder das Timeout nach 5 Sekunden abwarten), um zur Normalansicht
zurückzukehren.
Code Ebe
ne
Beschreibung Range Einheit MBP LBP HBP
Liste -PPS Passwort
PPA
Passwort Parameterzugriff
Die Eingabe der voreingestellten Passwörter ermöglicht den Zugriff auf
die geschützten Parameter
0 … 255 - - -
Liste -rEG Einstellparameter
SEt
0 Setpoint LSE …HSE °C [°F] 2 -18 5
diF
1 Differential
Temperatur > Setpoint + Diff. -> Einstellung On
Temperatur ≤ Setpoint -> Einstellung Off
0.1 … 50.0 °C [°F] 2 2 2
Liste -Pro Parameter Sonde
CA1
1 Kalibrierung Sonde 1 0 0 0
CA2
1 Kalibrierung Sonde 2 0 0 0
CA3
1 Kalibrierung Sonde 3
Der diesen Parametern zugewiesene Wert
wird der von der Sonde erfassten
Temperatur hinzugefügt (positiver Wert)
oder abgezogen (negativer Wert)
-20.0 …
20.0
°C [°F]
0 0 0
