4 Ajustes
36

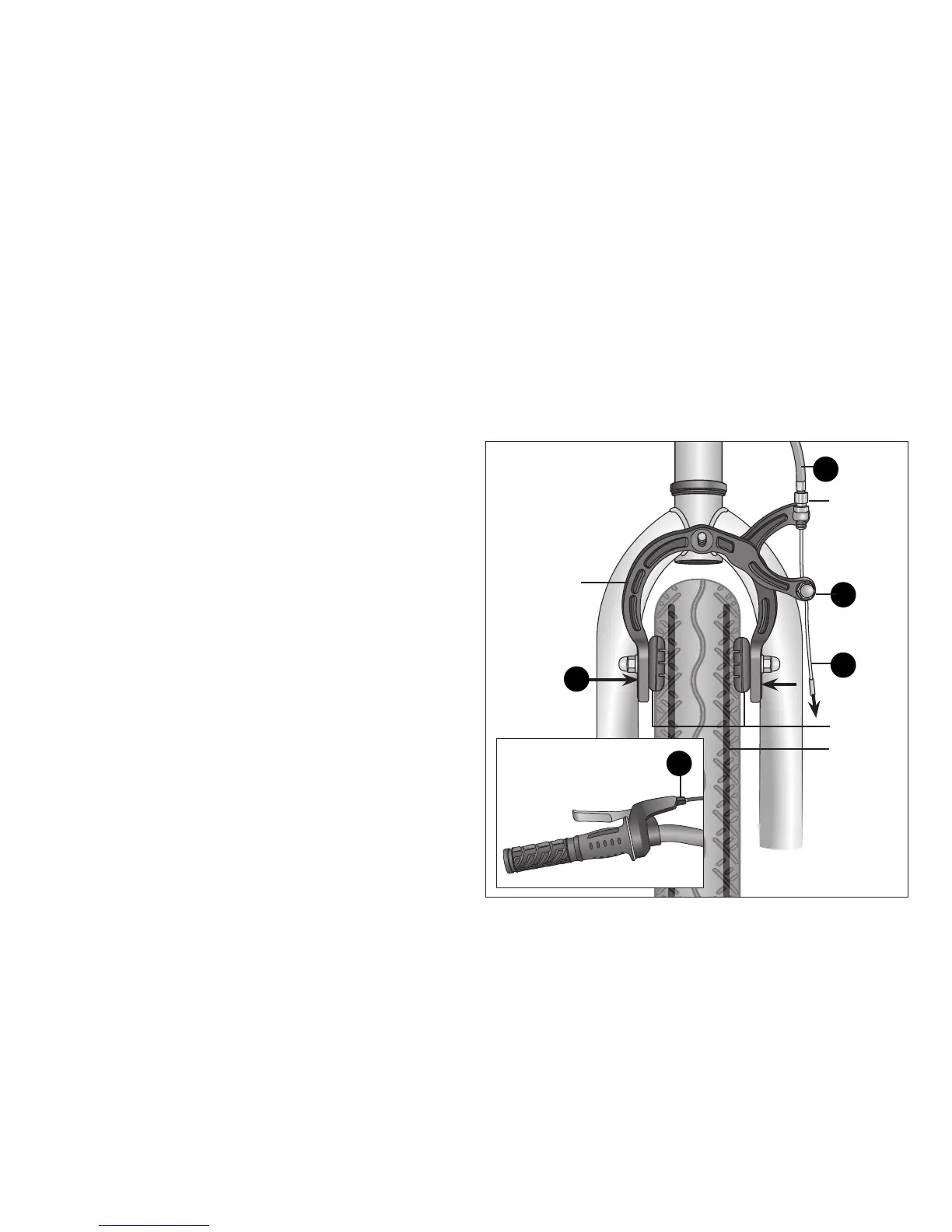

Figura 4.8
Figura 4.9
4
1
2
3
5
Ajuste del freno de pinza de tracción lateral
Conecte el cable del freno al transportador del freno
❶ Si se desconecta el cable del freno en la pinza, haga pasar el
cable de freno a través del barril de ajuste. Figura 4.8
❷ Aoje el perno de anclaje del cable hasta que pueda ver un
espacio lo sucientemente grande como parael alambre de
cable.
❸ Enrosque el cable a través del espacio . A mano, atornille el
perno de anclaje del cable lo sucientemente cómodo para
sostener el cable.
❹ Compruebe que el extremo del cable esté asentado en la
maneta de freno .
❺ Con una mano, apriete los brazos de la pinza hasta que
ambas zapatas del freno estén en contacto con el rin. Aoje
el perno de anclaje del cable lo suciente para permir que
el alambre de cable se mueva libremente.
❻ Mientras sosene la pinza cerrada, ulice la otra mano para
apretar el cable del freno (a través de los pernos de anclaje
del cable).
Compruebe que el extremo del cable esté asentado en la
maneta de freno y en el barril ajustador del freno.
❼ Apriete el perno de anclaje del cable a mano tanto como
pueda y luego, mientras connúa apretando los brazos de la
pinza hasta que ambas zapatas del freno estén en contacto
con el rin, apriete el perno de anclaje del cable
completamente con una llave de 10 mm. Nota: Use el barril
de ajuste para anar la tensión del cable del freno. Girar el
barril a la derecha aojará la tensión del cable de freno,
girarlo a la izquierda lo tensará. Figura 4.9
Perno de
anclaje del
cable
Zapata de
freno
Cable
Cable del
freno
Freno de pinza
de tracción
lateral
Rin de la
rueda
Barril de
ajuste del
cable
Brazos de
la pinza
Extremo del cable en
la maneta de freno
