Robern M Series - Dimensions

6
No. de pièce / Pieza n.° CB-209-1428 08/11/2022
Armoire Recess Reserve série M / Gabinete empotrado Reserve serie M
© 2022 Robern, Inc. 701 N. Wilson Ave. Bristol, PA 19007 U.S.A.
800.877.2376 www.robern.com
Instructions d'installation / Instrucciones de instalación

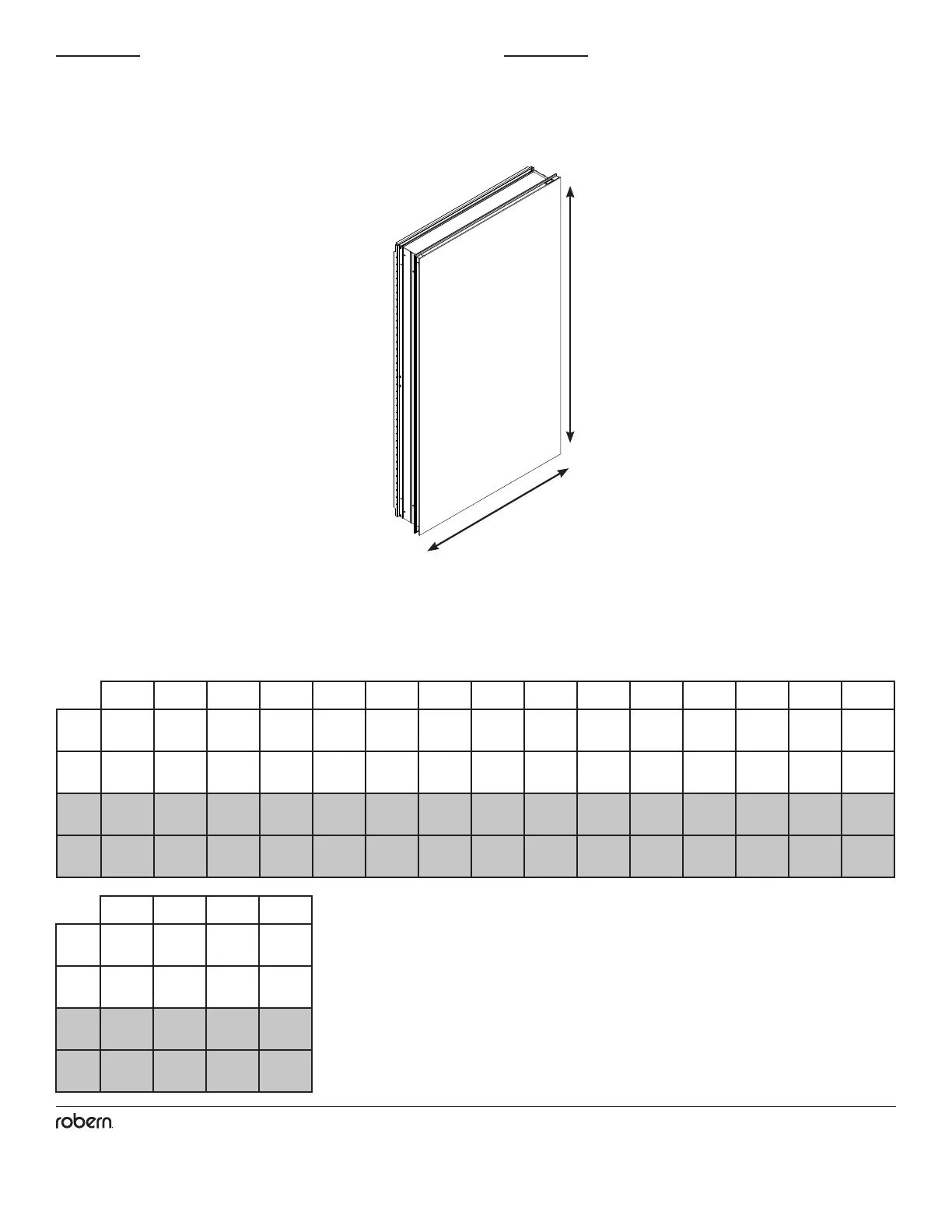

DIMENSIONS DIMENSIONES
L’ouverture brute (OB) pour une installation encastrée est
indiquée dans le tableau ci-dessous.
Le chi󰀨re dans l’en-tête des colonnes ci-dessous se rapporte
aux dimensions de l’armoire pour le numéro du modèle, la
largeur et la hauteur (llHH).
B
A
Déterminer les dimensions d'ensemble de l'armoire. S’il s’agit
d’une armoire à encastrement, déterminer les dimensions
de raccordement. Consulter le tableau pour les dimensions
spéciques des modèles.
Determine las dimensiones generales del gabinete. Si
va a empotrar el gabinete, determine las dimensiones de
instalación. Consulte las dimensiones del modelo especíco
en la tabla.
Abertura inicial (RO) para instalaciones empotradas en la
siguiente tabla:
Los números en los títulos de las columnas a continuación
hacen referencia a las dimensiones del gabinete del número
de modelo, anchura y altura.
1630 1636 1640 1648 1672 2030 2036 2040 2048 2072 2430 2436 2440 2448 2472
A
15-1/4"
(388 mm)
15-1/4"
(388 mm)
15-1/4"
(388 mm)
15-1/4"
(388 mm)
15-1/4"
(388 mm)
19-1/4"
(489 mm)
19-1/4"
(489 mm)
19-1/4"
(489 mm)
19-1/4"
(489 mm)
19-1/4"
(489 mm)
23-1/4"
(591 mm)
23-1/4"
(591 mm)
23-1/4"
(591 mm)
23-1/4"
(591 mm)
23-1/4"
(591 mm)
B
30"
(762 mm)
36"
(915 mm)
39-3/8"
(1001 mm)
48"
(1219 mm)
72"
(1829 mm)
30"
(762 mm)
36"
(915 mm)
39-3/8"
(1001 mm)
48"
(1219 mm)
72"
(1829 mm)
30"
(762 mm)
36"
(915 mm)
39-3/8"
(1001 mm)
48"
(1219 mm)
72"
(1829 mm)
RO (A)
14-1/2"
(369 mm)
14-1/2"
(369 mm)
14-1/2"
(369 mm)
14-1/2"
(369 mm)
14-1/2"
(369 mm)
18-1/2"
(470 mm)
18-1/2"
(470 mm)
18-1/2"
(470 mm)
18-1/2"
(470 mm)
18-1/2"
(470 mm)
22-1/2"
(572 mm)
22-1/2"
(572 mm)
22-1/2"
(572 mm)
22-1/2"
(572 mm)
22-1/2"
(572 mm)
RO (B)
29-1/4"
(743 mm)
35-1/4"
(896 mm)
38-5/8"
(982 mm)
47-1/4"
(1201 mm)
71-1/4"
(1810 mm)
29-1/4"
(743 mm)
35-1/4"
(896 mm)
38-5/8"
(982 mm)
47-1/4"
(1201 mm)
71-1/4"
(1810 mm)
29-1/4"
(743 mm)
35-1/4"
(896 mm)
38-5/8"
(982 mm)
47-1/4"
(1201 mm)
71-1/4""
(1810 mm)
3030 3036 3040 3048
A
29-1/4"
(743 mm)
29-1/4"
(743 mm)
29-1/4"
(743 mm)
29-1/4"
(743 mm)
B
30"
(762 mm)
36"
(915 mm)
39-3/8"
(1001 mm)
48"
(1219 mm)
RO (A)
28-1/2"
(724 mm)
28-1/2"
(724 mm)
28-1/2"
(724 mm)
28-1/2"
(724 mm)
RO (B)
29-1/4"
(743 mm)
35-1/4"
(896 mm)
38-5/8"
(982 mm)
47-1/4"
(1201 mm)
