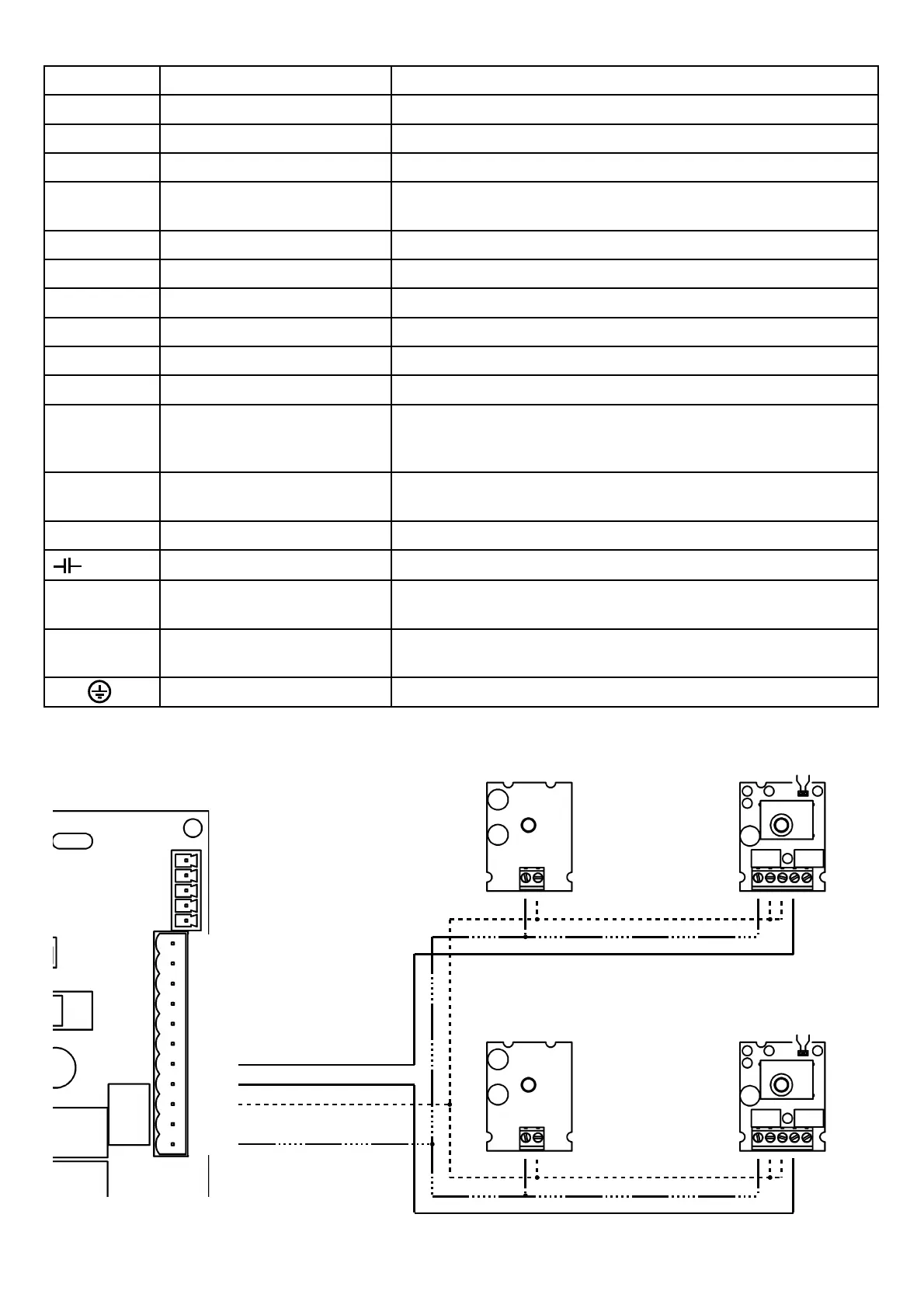

TABELLA CONNESSIONI
AP – COM contatto normalmente aperto PULSANTE COMANDO APRE
CH – COM contatto normalmente aperto PULSANTE COMANDO CHIUDE
PED – COM contatto normalmente aperto PULSANTE COMANDO APERTURA PEDONALE
ORO – COM contatto normalmente aperto COMANDO DA UN OROLOGIO
ANT
COM
polo centrale del cavo
calza del cavo
ANTENNA
PP – COM contatto normalmente aperto PULSANTE PASSO-PASSO
ST – COM contatto normalmente chiuso PULSANTE STOP
COS1 – COM contatto normalmente chiuso COLLEGAMENTO COSTOLA 1 (APERTURA)
COS2 – COM contatto normalmente chiuso COLLEGAMENTO COSTOLA 2 (CHIUSURA)
FT1 – COM contatto normalmente chiuso COLLEGAMENTO FOTOCELLULA 1
FT2 – COM contatto normalmente chiuso COLLEGAMENTO FOTOCELLULA 2
SC – COM spia 24Vcc MAX. 2W COLLEGAMENTO SPIA CANCELLO APERTO
con lampeggio lento in apertura, veloce in chiusura e fissa da
fermo aperto, doppi lampeggi con cancello fermo a metà
24V
COM
+24Vcc MAX.300mA
0V MASSA
ALIMENTAZIONE ACCESSORI (es. fotocellule)
AP-COM-CH 230Vac 50Hz ALIMENTAZIONE MOTORE
CONDENSATORE MOTORE
COR contatto libero da tensione
5A
COLLEGAMENTO LUCE CORTESIA
LAM contatto libero da tensione
1A
COLLEGAMENTO LAMPEGGIANTE
F-N- 230Vac 50Hz ALIMENTAZIONE CENTRALINA
CONNESSIONI FOTOCELLULE
8
ANT
COM
PP
ST
COS1
COS2
FT1
FT2
COM
SC
24V
