Rosenbauer R600 User Manual

Seite / Page - 40 -
28.03.1996 / PT / Rev 00
Feuerlöschpumpe R600
Fire Pump R600
© 1996

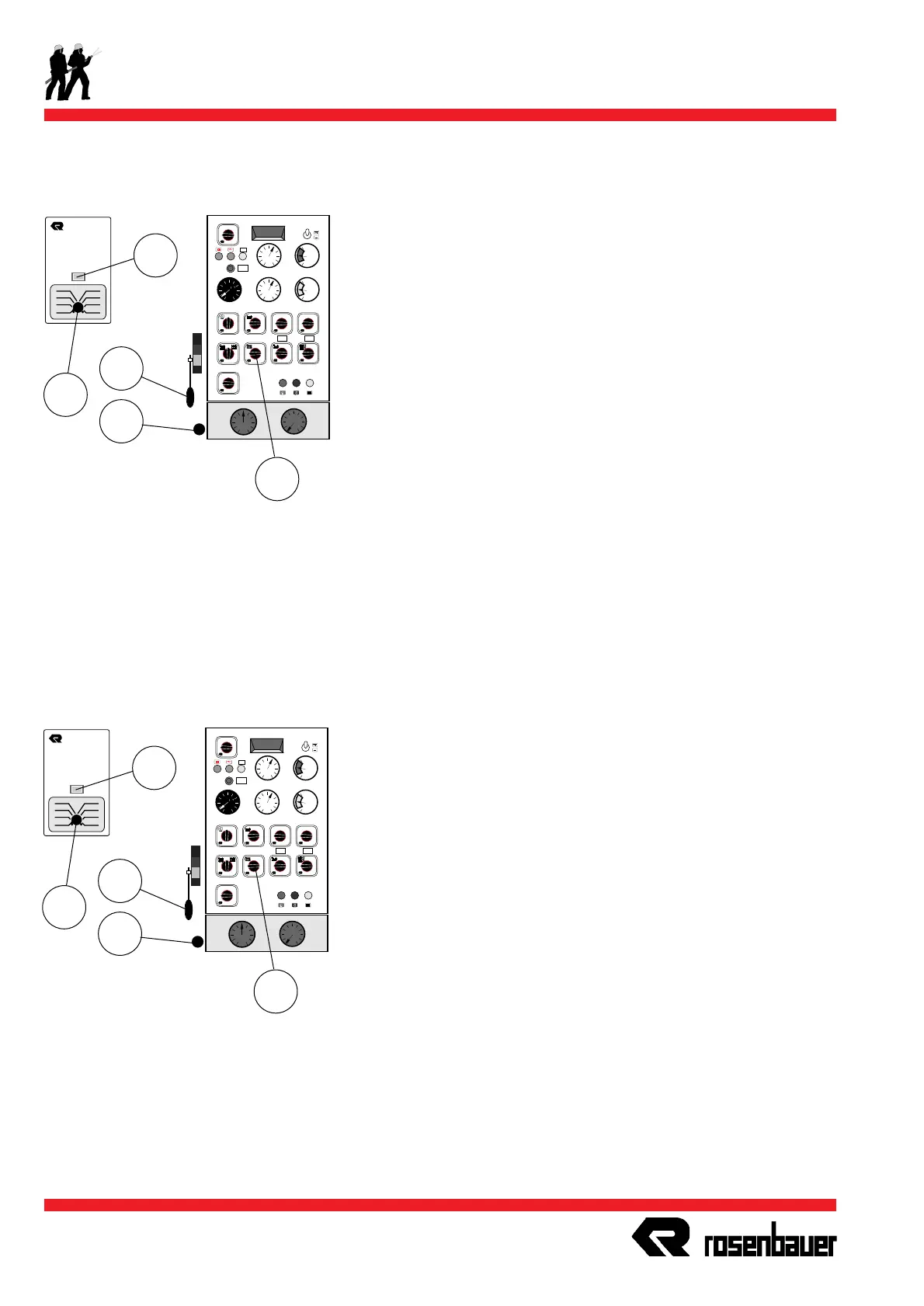

Abstellen der Pumpenanlage
- Pumpendruck reduzieren:
◊ Druckvorwahlpotentiometer (R1) auf "0" zurückdrehen und Schal-
ter (S10) auf Position "0" schalten
(bei Ausstattung m. DRE od. DRZ).
◊ Handgas (Z4) auf Leerlaufstellung schalten.
- Schaummitteltanksaugventil schließen:
◊ Schalter (S6) auf Pos. "0" schalten. *
- Nach Schaumbetrieb die Pumpenanlage spülen:
◊ Siehe Kapitel Wartung "Spülen nach Schaumbetrieb".
- Nebenabtrieb ausschalten bzw. Pumpenmotor abstellen.
- Tanksaugventil schließen.
- Druck- und Saugschläuche abkuppeln.
- Gesamte Pumpenanlage entleeren:
◊ Alle Entleerungsventile öffnen - (Z7).
◊ Alle Druckausgänge öffnen.
◊ Fremdsaugeingang (Wasser, Schaummittel) öffnen.
- Warten bis die gesamte Pumpenanlage entleert ist.
- Alle Entleerungsventile, Druckausgänge usw. wieder schließen.
- Trockenvacuumprobe durchführen.
◊ Siehe Kapitel Wartung "Trockenvacuumprobe".
- Pumpenanlage für den nächsten Einsatz vorbereiten.
Bedienung der Pumpe
Pump Operation
Disengage the Pumping Installation
- Reduce pump pressure:
◊ Turn potentiometer (R1) to "0" position and operate switch
(S10) to "0" position (at design with DRE or DRZ).
◊ Shift manual throttle control (Z4) to idle position.
- Close foam compound tank suction valve:
◊ Turn switch (S6) to "0" position. *
- After foam operation the pump must be flushed:
◊ Please refer to chap. maintenance "Flushing after Foam Operation".
- Disengage the P.T.O. or switch off pump engine.
- Close water tank suction valve.
- Remove pressure and suction hoses.
- Drain the entire pump system:
◊ Open all drain valves - (Z7).
◊ Open all pressure outlets.
◊ Open drafting valves (water, foam compound).
- Wait until the pump installation is drained.
- Close all drain valves, pressure outlets, etc. again.
- Carry out the dry vacuum test:
◊ Please refer to chapter maintenance "Dry Vacuum Test".
- Prepare the pumping installation for the next use.
+-
0
0
0
0
0
0
2
2
5
5
7
7
I
0
START
OFF
RUN
I
0
I+
I
0
I
0
I
0
0
I
0
I
0
3%
6%
8%
DIESEL
MOTOR
STOP
0
I
ND
AUSGANG
LINKS
ND
AUSGANG
RECHTS
Z7
Z4
S6
S10
R1
+-
0
0
0
0
0
0
2
2
5
5
7
7
I
0
START
OFF
RUN
I
0
I+
I
0
I
0
I
0
0
I
0
I
0
3%
6%
8%
DIESEL
MOTOR
STOP
0
I
ND
AUSGANG
LINKS
ND
AUSGANG
RECHTS
Z7
Z4
S6
S10
R1
