24
CHAPTER 8 - ACCESSORIES
KAPITEL 8 - TILLBEHÖR
3
3
1
2
2
3
3
1
2
2
5
4
4
5
6
7
7
3
3
CHAPTER 9 - SPARE PARTS KAPITEL 9 - RESERVDELAR

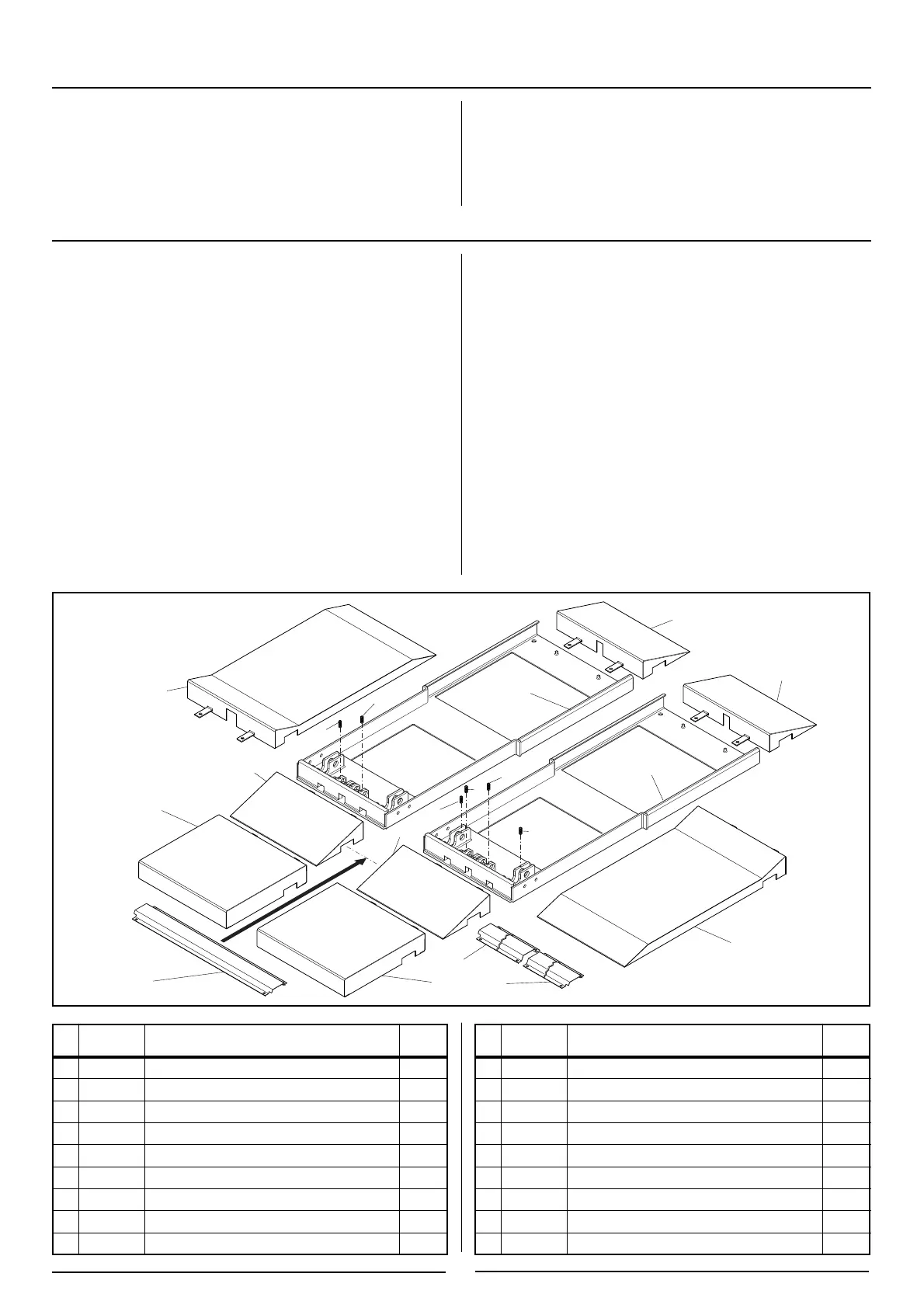

FIG.
16 RAMPICT. 16 BASE
Available accessories:
Set of tube extensions (2m). Rubber supports. T4B rubber pads.
Standard colors: RAL 5015 - RAL 3002.
Special colors and cold galvanizing are available upon request.
Spare parts replacement and repair works should be performed in com-
pliance with all safety rules indicated in chapter s 3 and 6.
Spare parts ordering procedure.
When ordering spare parts the following must be clearly specified:
- Car lift serial number and year of manufacturing .
- Code of the part requested (Refer to the codes in the table).
- Quantity needed.
- Spare parts must be ordered directly to the manufacturer.
- Specify the colour requested, (R-RED, B-BLUE, RP-RAL PAR-
TICULAR).
Spare parts must be ordered directly to the manufacturer.
pict. - Fig.
16
1
1
1
2
3
4
5
6
7
01L2304R
01L2304B
01L2304RP
01L2309N
03-3096
01L2313N
01L2317N
01L2221N
01L2222N
RED BASE
BLUE BASE
RAL PARTICULAR BASE
RAMP, L=300mm
GRUB SCREW, M6X10
RAMP, L=1000mm
FRONT SPACE-COVER
TUBE-COVER, L=850
TUBE-COVER, L=1000
2
2
2
4
2
4
2
1
2
Pos.
Code Description
Quantity
1
1
1
2
3
4
5
6
7
01L2304R
01L2304B
01L2304RP
01L2309N
03-3096
01L2313N
01L2317N
01L2221N
01L2222N
RAM RÖD
RAM GEMINI BLÅ
RAM ANNAN FÄRG
RAMP L = 300 mm
SKRUV M6X10
RAMP L = 1000 mm
LÅDA FÖR INBYGGNAD I GOLV
TÄCKPLÅT L = 850 mm
TÄCKPLÅT L = 1000 mm
2
2
2
4
2
4
2
1
2
Pos.
Kod Beskrivning
Antal
Tillgängliga tillbehör:
Sats med längre slangar (2m). Gummiklossar i olika höjder.
Lyftens två standardfärger är RAL 5015 (blå) & RAL 3002
(röd).
Utbyte av reservdelar och andra reparationsarbeten skall göras i
enlighet med alla säkerhetsföreskrifter som anges i kapitel 3 och
6. Vid beställning av reservdelar skall följande uppgifter anges:
• Lyftens serienummer och tillverkningsår
• Reservdelskoden på delen (från reservdelslistorna)
• Vilket antal av delen som behövs
• Ange vilken färg delen ska ha (R= röd, B=blå, RP=spec.)
Använd endast originalreservdelar, för säkerhetens och
funktionens skull.
