Manual de operações
3
RKHBH/X016BA
Unidade interior para o sistema de bomba de calor ar/água e opções
4PW54227-1
UTILIZAÇÃO DO CONTROLADOR DIGITAL
A utilização da unidade RKHB* resume-se à utilização do
controlador digital.
Características e funcionalidades
O controlador digital é de topo-de-gama, proporcionando controlo
total da instalação. Consegue controlar quer instalações só de
aquecimento, quer instalações combinadas de aquecimento e
refrigeração.
Ambos os tipos de instalação estão disponíveis em diferentes
versões, que variam em capacidade, potência eléctrica e equipa-
mento instalado (com tanque de água quente doméstica com
aquecedor de apoio).
Funções básicas do controlador
As funções básicas do controlador são:
■ Ligar e desligar a unidade.
■ Comutar o modo de funcionamento:
- aquecimento ambiente (consulte página 5),
- refrigeração ambiente (consulte página 5) (*),
- aquecimento de águas domésticas (consulte página 5) (*).
■ Selecção de funções:
- modo de baixo ruído (consulte página 5),
- controlo face às condições climatéricas (consulte página 6).
■ Ajuste dos pontos de regulação da temperatura (consulte
página 6).
O controlador digital suporta um corte de corrente não superior a
2 horas. Quando está activo o reinício automático (consulte
"Regulações locais" na página 11) este permite a desactivação da
fonte de alimentação durante 2 horas, sem intervenção do utilizador
(por ex., tarifário bonificado).
Relógio
Funcionalidades do relógio:
■ Relógio de 24 horas.
■ Indicação do dia da semana.
Temporizador
O temporizador permite ao utilizador calendarizar o funcionamento
da instalação, de acordo com um programa diário ou semanal.

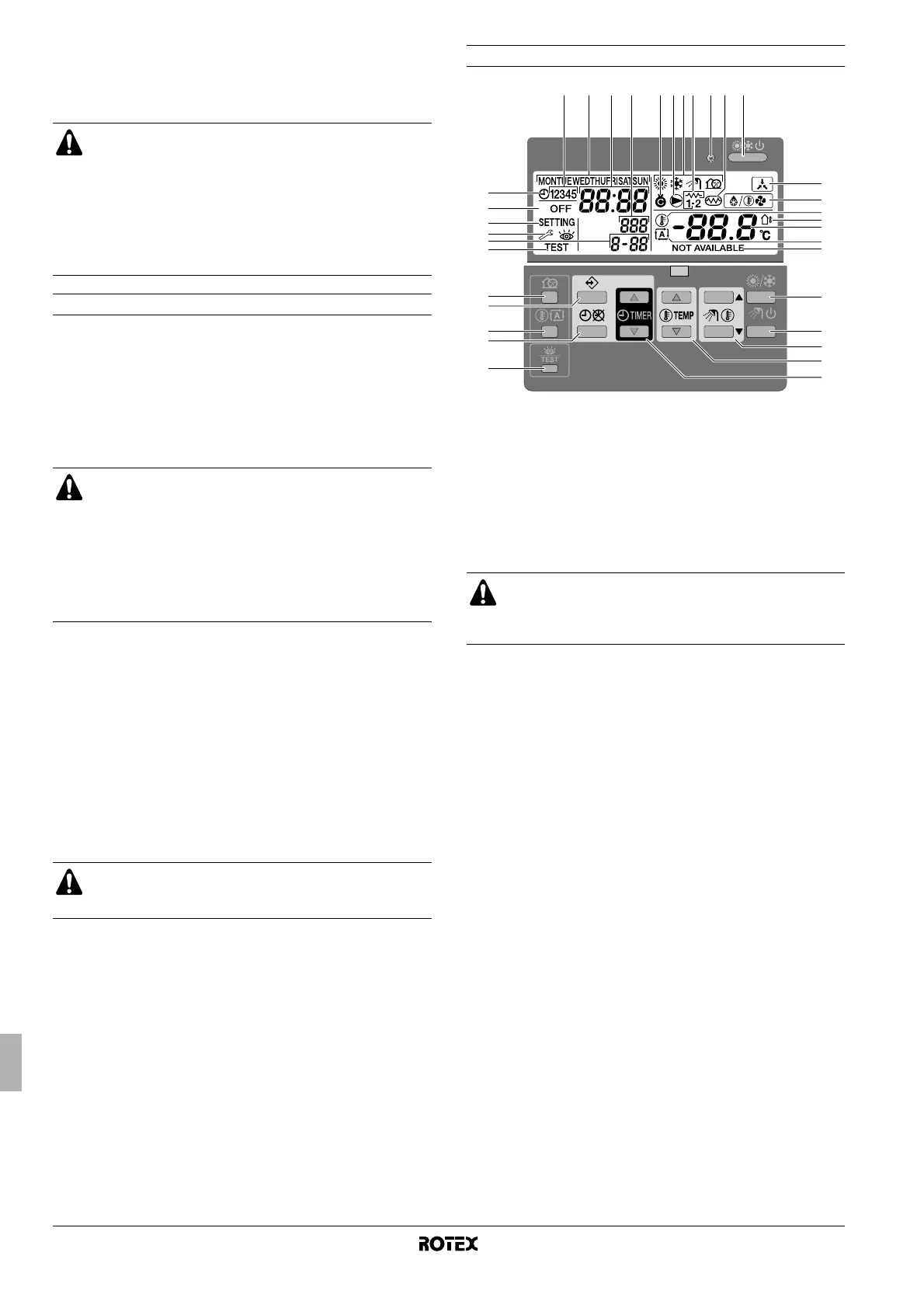

Nomes e funções dos ícones e dos botões
1. BOTÃO DE LIGAR E DESLIGAR AQUECIMENTO OU
REFRIGERAÇÃO y
O botão de ligar e desligar inicia ou pára o funcionamento da
unidade em aquecimento ou em refrigeração.
Quando a unidade está ligada a um termóstato externo de
temperatura ambiente, este botão não pode ser utilizado,
acendendo-se o ícone e.
Carregando demasiadas vezes seguidas no botão de ligar e
desligar pode provocar um funcionamento anómalo do sistema
(máximo: 20 vezes por hora).
2. LED DE FUNCIONAMENTO
0
O LED de funcionamento está aceso durante a climatização
(aquecimento ou refrigeração). Fica intermitente em caso de
anomalia. Quando o LED está apagado, a climatização
(aquecimento ou refrigeração) fica inactiva, embora possam
ainda estar activos outros modos de funcionamento.
3. ÍCONES DO MODO DE FUNCIONAMENTO
hcws
Estes ícones indicam o(s) modo(s) de funcionamento activo(s):
climatização (aquecimento:
h, refrigeração: c); aquecimento
de águas domésticas (
w); modo de baixo ruído (s). Dentro
dos limites estabelecidos, é possível combinar modos
diferentes. Por exemplo, aquecimento do ambiente e
aquecimento de águas domésticas. Os ícones dos modos
respectivos acendem-se simultaneamente.
Numa instalação só de aquecimento, o ícone
c nunca é
apresentado.
Se não tiver sido instalado um tanque de água quente
doméstica, o ícone w nunca é apresentado.
4. ÍCONE DE CONTROLO EXTERNO e
Este ícone indica que a instalação está a ser controlada pelo
termóstato externo de temperatura ambiente (opcional), com
prioridade elevada. Este termóstato externo de temperatura
ambiente pode iniciar ou parar a climatização (aquecimento ou
refrigeração) e alterar o modo de funcionamento (aquecimento
ou refrigeração).
Ligando um termóstato externo de temperatura ambiente, com
prioridade elevada, deixa de funcionar o temporizador de
climatização.
Quando é enviado o sinal de tarifário bonificado, a indicação de
controlo central
e pisca, para indicar que o tarifário bonificado
está activo.
AVISO
Nunca deixe que o controlador digital se molhe. Tal pode
provocar choques eléctricos ou incêndios.
Nunca pressione os botões do controlador digital com um
objecto pesado ou afiado. Tal pode danificar o controlador
digital.
Nunca inspeccione nem repare o controlador digital, deixe
sempre tais acções a cargo de pessoal qualificado.
■ Neste manual, as descrições específicas a uma
instalação (ou que dependam do tipo de equipamento
que está instalado) estão assinaladas com um
asterisco (*).
■ Algumas funções descritas neste manual podem não
estar disponíveis (ou poderá desejar que não
estejam). Solicite ao seu instalador ou representante
local mais informações relativamente aos níveis de
permissões.
(*) As funções 'refrigeração de espaços' e 'aquecimento de
águas domésticas' só estão disponíveis se tiver sido
instalado o correspondente equipamento.
Tenha em atenção que carregar no botão y não tem
qualquer influência sobre o aquecimento de águas
domésticas. O aquecimento de águas domésticas só se
liga ou desliga através do botão
v.
