RKHBH/X016BA
Unidad interior para bomba de calor de aire-agua y
elementos opcionales
4PW54227-1
Manual de operación
3
OPERACIÓN DEL CONTROL DIGITAL
La operación de la unidad RKHB* se realiza a través del controlador
digital.
Características y funciones
El controlador digital es un control de última generación que permite
un control total sobre su instalación. Puede controlar una instalación
de calor/frío, así como una instalación de sólo calor.
Las dos instalaciones están disponibles en varias versiones de
distintas capacidades entre sí, distintas características de la
alimentación eléctrica y del equipo instalado (con un tanque de ACS
opcional con resistencia eléctrica).
Funciones básicas del controlador
Estas son las funciones básicas del controlador:
■ Encender y apagar la unidad.
■ Cambio de modo operativo:
- calefacción de habitaciones (consulte página 5),
- refrigeración de habitaciones (consulte página 5) (*),
- calentamiento de agua sanitaria (consulte página 5) (*).
■ Selección de las características.
- modo susurrante (consulte página 5),
- control dependiente de las condiciones climáticas (consulte
página 6).
■ Ajuste del punto de referencia de temperatura (consulte
página 6).
El controlador digital admite un corte de alimentación de 2 horas
como máximo. Cuando se activa el reinicio automático (consulte
"Configuración personalizada" en la página 11) esto permite un corte
de alimentación de 2 horas sin intervención del usuario (p.ej.,
suministro a tarifa reducida).
Función reloj
Estas son las opciones del reloj:
■ reloj de 24 horas a tiempo real.
■ Indicador del día de la semana.
Función de temporizador de programación
La función de temporizador de programación permite al usuario
programar el funcionamiento de la instalación conforme a un
programa diario o semanal.

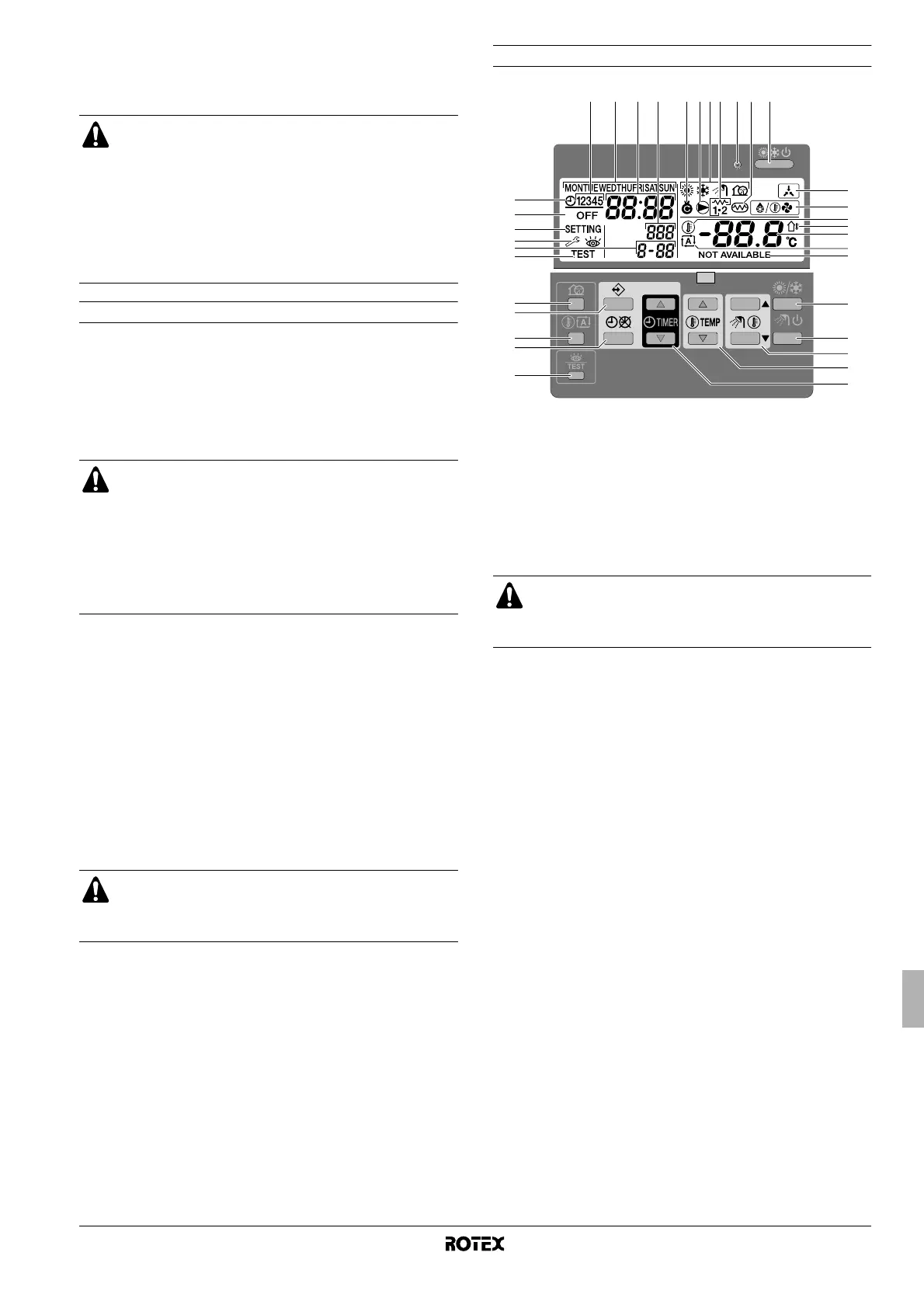

Designación y función de botones e iconos
1. BOTÓN ON/OFF DE CALEFACCIÓN/REFRIGERACIÓN y
El botón ON/OFF activa o desactiva la función de calefacción o
refrigeración de la unidad.
Cuando la unidad está conectada a un termostato de habitación
externo este botón no está operativo y se muestra el
símbolo e.
Si pulsa el botón ON/OFF demasiadas veces seguidas podría
provocar un fallo de funcionamiento el sistema (máximo
20 veces por hora).
2. LED DE FUNCIONAMIENTO
0
El LED de funcionamiento se enciende durante la operación de
calefacción o refrigeración. El LED parpadea si se produce un
fallo. Cuando el LED está apagado, el modo de calefacción o el
modo de refrigeración están inactivos mientras el resto de los
modos de funcionamiento pueden permanecer activados.
3. ICONOS DEL MODO OPERATIVO hcws
Estos iconos indican el modo de funcionamiento actual:
Calefacción de habitaciones (h), refrigeración de habitaciones
(c), calentamiento de agua sanitaria (w) o modo susurrante
(s). Dentro de unos límites es posible combinar distintos
modos, p.ej. el modo calefacción y el modo de calentamiento
del agua sanitaria. Los símbolos de modo correspondientes
aparecerán a la vez.
Si la instalación es de sólo calor el símbolo
c no se mostrará.
Si el depósito de agua caliente sanitaria no está instalado, el
símbolo
w no se mostrará nunca.
4. ICONO DE CONTROL EXTERNO e
Este icono indica que un termostato de habitación (opcional)
con alta prioridad controla su instalación. Este termostato de
habitación externo puede activar y desactivar el modo de
calefacción/refrigeración y cambiar el modo de funcionamiento
(calefacción/refrigeración).
Cuando un termostato externo con alta prioridad está
conectado, el temporizador de programación de calefacción y
refrigeración no funcionará.
Cuando se envíe la señal a tarifa reducida de la compañía
eléctrica, el indicador de control centralizado
e parpadeará
para indicar que el suministro a tarifa reducida está activado.
PRECAUCIÓN
Evite que el controlador digital entre en contacto con la
humedad. Podría producirse una descarga eléctrica o un
incendio.
Nunca pulse los botones del controlador digital con un
objeto de punta dura, ya que podría dañarlo.
Nunca inspeccione o repare el controlador digital usted
mismo, pídale a una persona cualificada que efectúe este
trabajo.
■ Las descripciones que aparecen en este manual en
relación a una instalación determinada o que
dependen del equipo instalado están marcadas con
un asterisco (*).
■ Es posible que algunas de las funciones que
aparecen descritas en este manual no estén
disponibles o no deban estarlo. Pregunte a su
instalador o a su distribuidor local para obtener más
información sobre los niveles de autorización.
(*) Las funciones 'refrigeración de habitaciones' y
'calentamiento del agua sanitaria' sólo pueden
seleccionarse cuando el equipo correspondiente está
instalado.
Tenga presente que al pulsar el botón y esta acción no
tendrá ninguna influencia sobre el calentamiento del agua
sanitaria. El calentamiento del agua sanitaria sólo se
enciende o se apaga pulsando el botón
v.
1173
5 6 248
13
25
26
11
19
21
14
4
7
9
12
10
22
34
27
28
23
20
33
32
31
29
30
2161815
