RKHBH/X016BA
Hava su tipi ısı pompa sistemi iç ünitesi ve opsiyonları
4PW54227-1
Kullanım kılavuzu
11
Saha ayarları
İç ünite, montaj ortamına (dış hava, takılan opsiyonlar, vs.) ve
kullanıcı ihtiyacına uyum için montajcı tarafından yapılandırılmalıdır.
Bununla birlikte, "Saha ayarları tablosu" sayfa 14 içinde belirtilen
saha ayarları müşteri tercihlerine göre değiştirilebilir. Bunun için,
saha ayarları olarak adlandırılan bir takım ayarlar kullanılabilir. Bu
saha ayarlarına iç ünite üzerinde bulunan kullanıcı arabirimi yoluyla
erişebilir ve bunlar programlanabilir.
Her saha ayarına, kullanıcı arabirimi ekranında gösterilen
3 basamaklı bir numara veya kod atanmıştır, örneğin [1-03]. İlk hane
[1] 'birinci kodu' ya da saha ayar grubunu gösterir. İkinci ve üçüncü
haneler [03] 'ikinci kodu' gösterir.
Tüm saha ayarlarının bir listesi ve ön tanım değerleri "Saha ayarları
tablosu" sayfa 14 altında verilmiştir. Yine bu listede, ön tanım
değerinden farklı olarak değiştirilen saha ayarının tarihini ve değerini
kaydetmek için 2 sütun verilmiştir.
Herbir saha ayarının ayrıntılı bir açıklaması "Ayrıntılı açıklama"
sayfa 11 altında verilmiştir.
Prosedür
Bir veya daha fazla daha ayarını değiştirmek için aşağıdaki işlemleri
uygulayın:

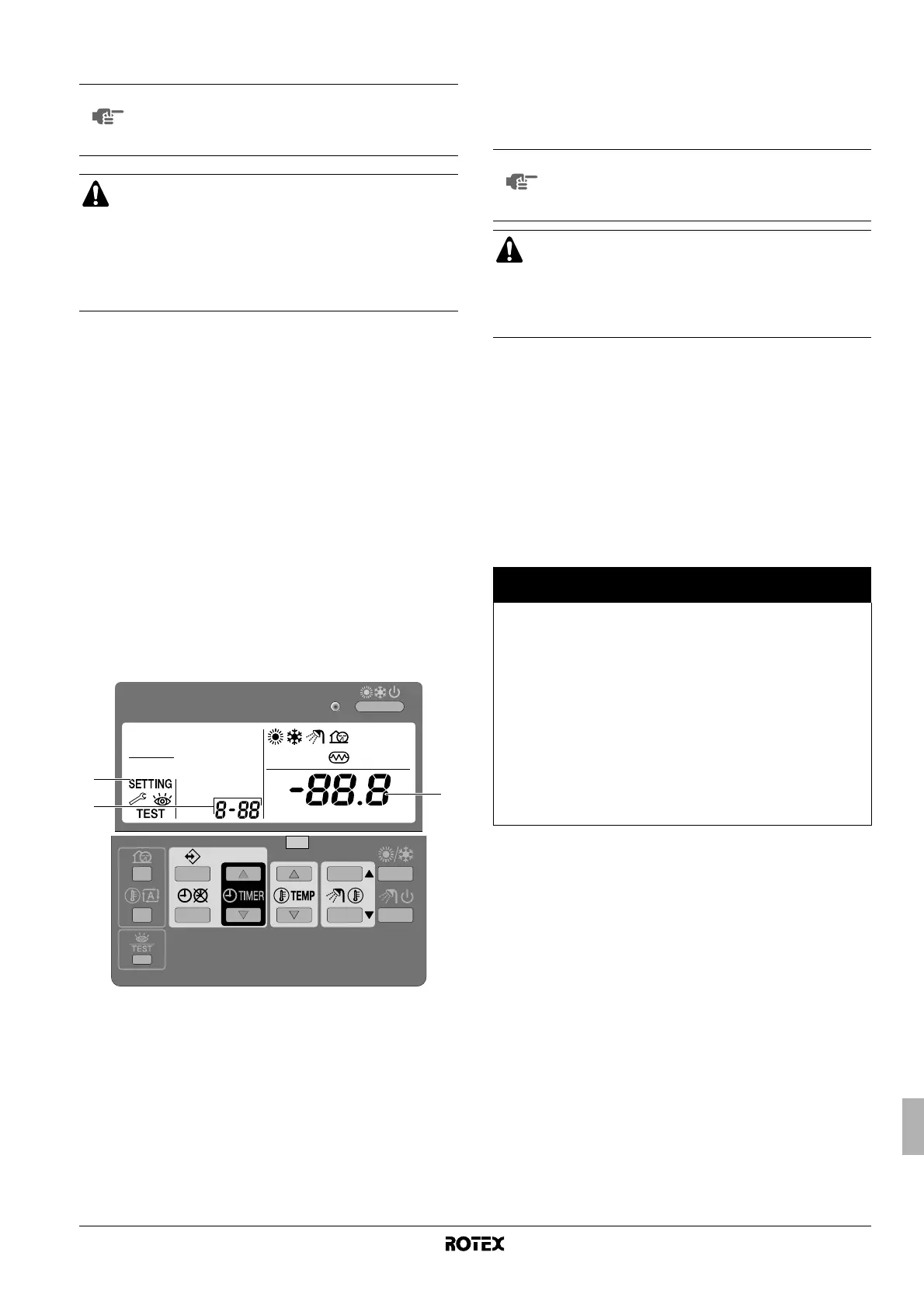

1 SAHA AYAR MODUNA girmek için z butonuna en az 5 saniye
süreyle basın.
$ simgesi (3) görüntülenecektir. Ayarlanan değer sağ
tarafta görüntülenirken - (1), seçilen geçerli saha ayar kodu
gösterilir ; (2).
2 bgi butonuna basarak uygun olan saha ayarı birinci
kodunu seçin.
3 bgj butonuna basarak uygun olan saha ayarı ikinci
kodunu seçin.
4 Seçilen saha ayarının ayar değerini değiştirmek için pfi
butonuna ve pfj butonuna basın.
5 pr butonuna basarak yeni değeri kaydedin.
6 Gerektiği gibi diğer saha ayarlarını değiştirmek için adım 2 ile
4 arasını tekrarlayın.
7 Tamamlandığında, SAHA AYAR MODUNDAN çıkmak için z
butonuna basın
.
Ayrıntılı açıklama
[0] Kullanıcı izin seviyesi
Gerekirse, bazı kullanıcı arabirimi butonlarının kullanımı
engellenebilir.
Üç adet izin seviyesi tanımlanmıştır (aşağıdaki tabloya bakın).
Seviye 1 ile seviye 2/3 arasındaki geçiş, pfi ile pfj
butonlarına birlikte basıp hemen peşinden aynı anda s ile ba
butonlarına birlikte basarak ve 4 butonun hepsini en az 5 saniye
basılı tutarak (normal modda) yapılır. Kullanıcı arabiriminde hiçbir
belirti verilmediğine dikkat edin. Seviye 2/3 seçildiğinde, gerçek izin
seviyesi — ya seviye 2 yada seviye 3 — saha ayarı [0-00] ile
belirlenir.
[1] Hava durumuna bağlı ayar noktası (yalnız ısıtma işletimi)
Hava durumuna bağlı ayar noktası saha ayarları, ünitenin hava
durumuna bağlı işletimi için parametreleri belirler. Hava durumuna
bağlı işletim etkin olduğunda, su sıcaklığı dış hava sıcaklığına bağlı
olarak otomatikman belirlenir: daha soğuk dış hava sıcaklıkları, daha
sıcak su sıcaklığı ile sonuçlanacaktır ya da tersi. Hava durumuna
bağlı işletim sırasında, kullanıcı hedef su sıcaklığını maksimum 5°C
yukarıya veya aşağıya değiştirme imkanına sahiptir.
■ [1-00] Düşük ortam sıcaklığı (Lo_A): düşük dış hava
sıcaklığı.
■ [1-01] Yüksek ortam sıcaklığı (Hi_A): yüksek dış hava
sıcaklığı.
■ [1-02] Düşük ortam sıcaklığında ayar noktası (Lo_Ti): dış
hava sıcaklığı, düşük ortam sıcaklığına (Lo_A) eşit veya
onun altında olduğunda hedef çıkış suyu sıcaklığı.
Daha soğuk dış hava sıcaklıklarında (yani, Lo_A) daha sıcak
su gerektiğinden, Lo_Ti değerinin Hi_Ti değerinden daha
yüksek olması gerektiğini unutmayın.
NOT
"Saha ayarları tablosu" sayfa 14 içinde belirtilen
varsayılan değerler fabrika değerleridir. Gerçek
başlangıç değerleri uygulamanıza göre seçilecektir. Bu
değerler montajcınız tarafından onaylanacaktır.
İKAZ
Saha ayarları [2] ilgili yerel ve ulusal düzenlemelere
bağlıdır.
Saha ayarları [9] uygulamaya bağlıdır.
Bu ayarlar değiştirilmeden önce yeni değerler montajcı
tarafından onaylanmalı ve/veya yerel ve ulusal
düzenlemelere uygun olmalıdır.
2
3
1
NOT
Belirli saha ayarlarında yapılan değişiklikler yalnız pr
butonuna basıldığında kaydedilir. Yeni bir saha ayar
koduna geçilmesi ya da z butonuna basılması
yapılan değişiklikleri geçersiz kılacaktır.
■ Sevkıyat öncesinde, ayar değerleri "Saha ayarları
tablosu" sayfa 14 altında gösterilen şekilde
ayarlanmıştır.
■ SAHA AYAR MODUNDAN çıkıldığında ünite kendisini
başlangıç durumuna getirirken kullanıcı arabirimi LCD
ekranında "88" görüntülenebilir.
Buton
İzin seviyesi
1 2 3
Sessiz mod butonu
s
çalıştırıla-
bilir
——
Hava durumuna bağlı
ayar noktası butonu
ba
çalıştırıla-
bilir
——
Program zamanlayıcı
etkin/etkin değil butonu
pr
çalıştırıla-
bilir
çalıştırıla-
bilir
—
Programlama butonu
<
çalıştırıla-
bilir
——
Zaman ayar butonları
pf
i
pf
j
çalıştırıla-
bilir
——
Kontrol/test işletimi
butonu
z
çalıştırıla-
bilir
——
