RKHBH/X016BA
Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni
4PW54227-1
Manual de exploatare
11
Reglaje locale
Unitatea interioară va fi configurată de instalator pentru a se potrivi
mediului în care se află instalaţia (climatul din exterior, etc.) şi
competenţei utilizatorului. Totuşi, reglajele locale menţionate în
"Tabelul reglajelor locale" la pagina 14 pot fi modificate în funcţie de
preferinţele clientului. Pentru aceasta, este disponibil un număr de
aşa numite reglaje locale. Aceste reglaje locale sunt accesibile şi
programabile prin interfaţa utilizatorului de pe unitatea interioară.
Fiecărui reglaj local îi este atribuit un număr sau un cod din 3 cifre, de
exemplu [1-03], care este afişat pe ecranul interfeţei utilizatorului.
Prima cifră [1] indică 'primul cod' sau grupul de reglaj local. A doua şi
a treia cifră [03] indică împreună 'al doilea cod'.
O listă a tuturor reglajelor locale şi valorilor prestabilite este dată la
"Tabelul reglajelor locale" la pagina 14. În aceeaşi listă am prevăzut
2 coloane pentru a înregistra datele şi valoarea reglajelor locale
modificate faţă de valoarea prestabilită.
O descriere detaliată a fiecărui reglaj local este dată la "Descrierea
detaliată" la pagina 11.
Procedeu
Pentru a modifica unul sau mai multe reglaje locale, procedaţi după
cum urmează.

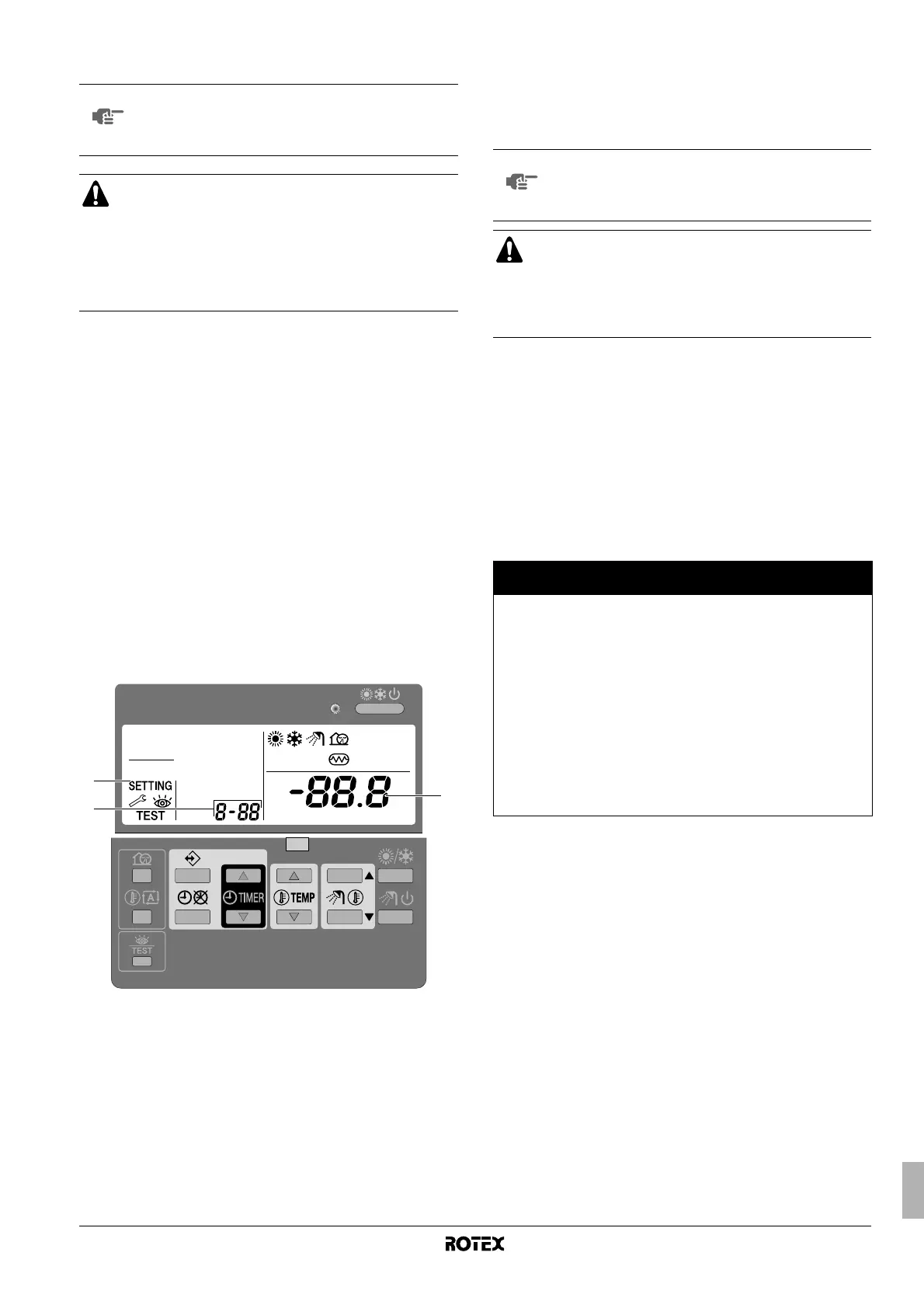

1 Apăsaţi butonul z timp de minim 5 secunde pentru a lansa
FIELD SET MODE (modul de reglaj de câmp).
Va fi afişată pictograma $ (3). Este afişat codul reglajului
local curent selectat ; (2), cu valoarea stabilită afişată în
partea dreaptă - (1).
2 Apăsaţi butonul bgi pentru a selecta primul cod al
reglajului local corespunzător.
3 Apăsaţi butonul bgj pentru a selecta al doilea cod al
reglajului local corespunzător.
4 Apăsaţi butonul pfi şi butonul pfj pentru a
modifica valoarea stabilită a reglajului local selectat.
5 Salvaţi noua valoare prin apăsarea butonului pr.
6 Repetaţi etapele 2 până la 4 pentru a modifica alte reglaje locale
după necesităţi.
7 Când aţi terminat, apăsaţi butonul z pentru a ieşi din FIELD
SET MODE (modul de reglaj de câmp).
Descrierea detaliată
[0] Nivelul de autorizare al utilizatorului
Dacă e necesar, anumite butoane ale interfeţei utilizatorului pot fi
făcute nedisponibile pentru utilizator.
Sunt definite trei nivele de autorizare (a se vedea tabelul de mai jos).
Comutarea între nivelul 1 şi nivelele 2/3 este efectuată prin apăsarea
simultană a butoanelor pfi şi pfj urmată imediat de
apăsarea simultană a butoanelor s şi ba, şi ţinând apăsate toate
cele 4 butoane timp de cel puţin 5 secunde (în modul normal).
Reţineţi că pe interfaţa utilizatorului nu este dată nici o indicaţie.
Când este selectat nivelul 2/3, nivel efectiv de autorizare — nivelul 2
sau nivelul 3 — este determinat prin reglajul local [0-00].
NOTĂ
Valorile prestabilite menţionate în "Tabelul reglajelor
locale" la pagina 14 sunt valorile din fabrică. Valorile
iniţiale efective vor fi selectate în funcţie de aplicaţia
dvs. Aceste valori vor fi confirmate de instalatorul dvs.
PRECAUŢIE
Reglajele locale [2] depind de reglementările locale şi
naţionale relevante.
Reglajele locale [9] depind de aplicaţie.
Înainte de modificarea acestor configurări, valorile noi vor fi
confirmate de instalator şi/sau vor fi în conformitate cu
reglementările locale şi naţionale.
2
3
1
NOTĂ
Schimbările făcute unui anumit reglaj local sunt
stocate numai când este apăsat butonul pr.
Navigarea spre un cod de reglaj local nou sau
apăsarea butonului z va anula schimbarea făcută.
■ Înainte de livrare, valorile stabilite au fost fixate aşa
cum este prezentat la "Tabelul reglajelor locale" la
pagina 14.
■ La ieşirea din MODUL DE REGLAJ DE CÂMP, pe
ecranul cu cristale lichide al interfeţei utilizatorului se
poate afişa "88" în timp ce unitatea se iniţializează
Butonul
Nivel de autorizare
1 2 3
Buton de mod silenţios
s
acţionabil — —
Butonul valorii de
referinţă funcţie de vreme
ba
acţionabil — —
Buton de
activare/dezactivare
temporizator pentru
program
pr
acţionabil acţionabil —
Buton de programare
<
acţionabil — —
Butoane de reglare a
timpului
pf
i
pf
j
acţionabil — —
Buton de inspecţie/probă
de funcţionare
z
acţionabil — —
