Per modificare una o più impostazioni in loco, attenersi alla
procedura riportata di seguito.
1 Premere il pulsante z per almeno 5 secondi per accedere alla
modalità di impostazione in loco.

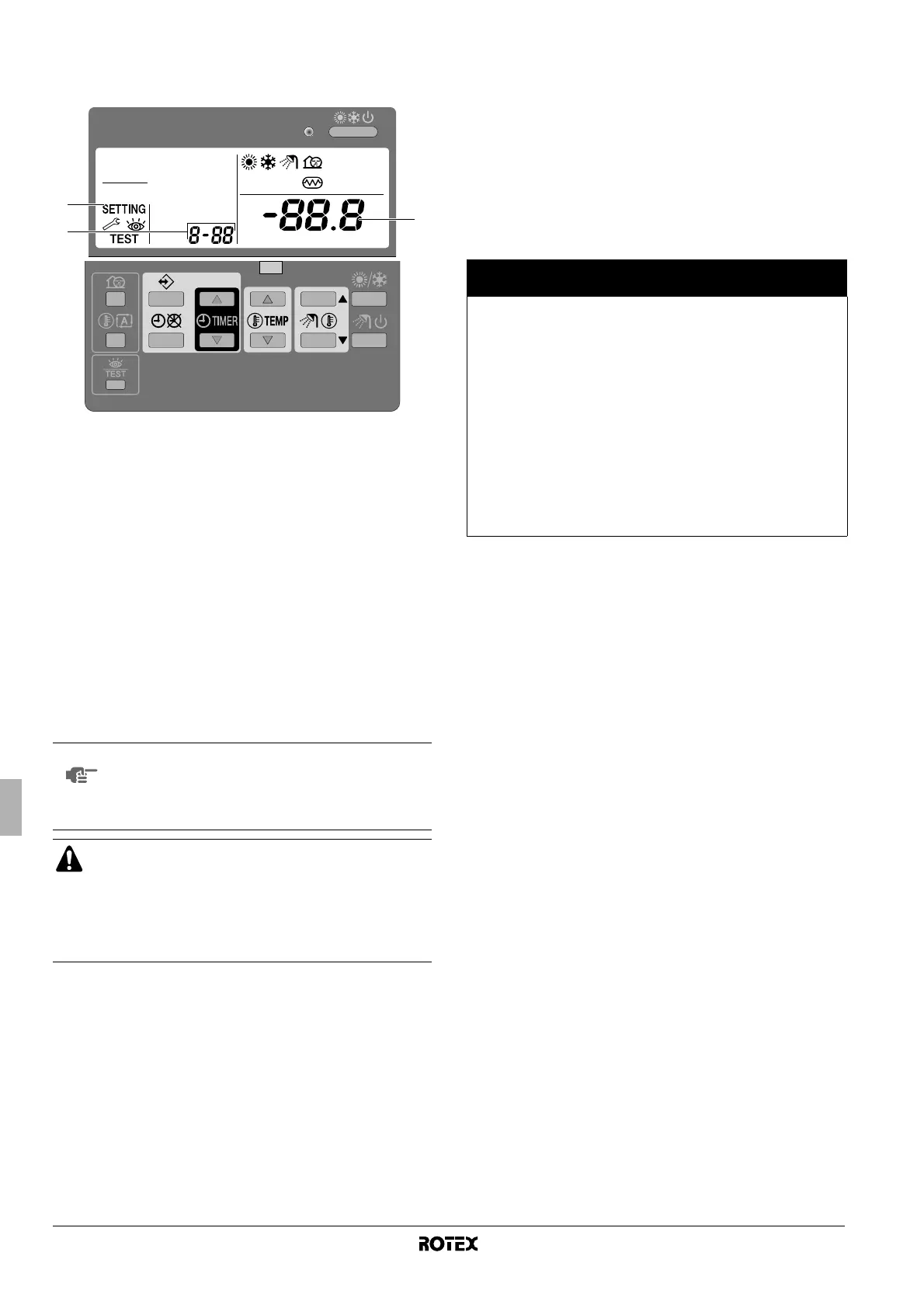

Viene visualizzata l'icona $ (3). Il codice
dell'impostazione in loco attualmente selezionato è indicato da
; (2); il valore impostato è visualizzato a destra - (1).
2 Premere il pulsante bgi per selezionare il primo codice
per l'impostazione in loco.
3 Premere il pulsante bgj per selezionare il secondo
codice per l'impostazione in loco.
4 Premere i pulsanti pfi e pfj per cambiare il
valore impostato per l'impostazione in loco selezionata.
5 Per salvare il nuovo valore, premere il pulsante pr.
6 Ripetere i passi da 2 a 4 per cambiare le altre impostazioni in
loco secondo necessità.
7 Al termine, premere il pulsante z per uscire dalla modalità di
impostazione in loco.
Descrizione dettagliata
[0] Livello autorizzazione utente
Se richiesto, alcuni pulsanti dell'interfaccia dell'utente possono
essere resi indisponibili per l'utente.
Sono definiti tre livelli di autorizzazione (fare riferimento alla tabella
seguente). Per passare tra il livello 1 e i livelli 2/3, premere contem-
poraneamente i pulsanti pfi e pfj e, subito dopo, i
pulsanti s e ba, tenendo premuti i 4 pulsanti per almeno 5 secondi
(modalità normale). Sull'interfaccia dell'utente non viene visualizzata
alcuna indicazione. Se viene selezionato il livello 2/3, l'attuale livello
di autorizzazione (2 o 3) è determinato dalla prima impostazione in
loco [0-00].
[1] Set point dipendente dal clima (solo riscaldamento)
Le impostazioni in loco per il set point dipendente dal clima
definiscono i parametri per il funzionamento dipendente dal clima
dell'unità. Durante il funzionamento dipendente dal clima la tempera-
tura dell'acqua viene determinata automaticamente secondo la
temperatura esterna: a temperature esterne più fredde corrisponde
un'acqua più calda e viceversa. Durante il funzionamento dipendente
dal clima, l'utente può aumentare o diminuire la temperatura target
dell'acqua di un massimo di 5°C.
■ [1-00] Temperatura ambiente bassa (Lo_A): temperatura
esterna bassa.
■ [1-01] Temperatura ambiente alta (Hi_A): temperatura
esterna alta.
■ [1-02] Set point a temperatura ambiente bassa (Lo_Ti): la
temperatura target dell'acqua in uscita quando la
temperatura esterna è uguale o inferiore alla temperatura
ambiente bassa (Lo_A).
Il valore Lo_Ti deve essere maggiore di Hi_Ti, in quanto per
temperature esterne più fredde (Lo_A) è richiesta acqua più
calda.
NOTA
Le modifiche apportate a una specifica impostazione
in loco vengono memorizzate solo se si preme il
pulsante pr. La modifica apportata viene annullata se
si immette un nuovo codice di impostazione in loco o si
preme il pulsante z.
■ Prima della spedizione, i valori devono essere
impostati come indicato in "Tabella delle impostazioni
in loco" a pagina 15.
■ All'uscita dalla modalità di impostazione in loco,
durante l'inizializzazione dell'unità sul display LCD
dell'interfaccia dell'utente potrebbe essere
visualizzata l'indicazione "88".
2
3
1
Pulsante
Livello di autorizzazione
1 2 3
Pulsante per Modalità
basso rumore
s
utilizzabile — —
Pulsante del set point
dipendente dal clima
ba
utilizzabile — —
Tasto di
attivazione/disattivazione
timer di programmazione
pr
utilizzabile utilizzabile —
Pulsante di
programmazione
<
utilizzabile — —
Tasti di regolazione
dell'ora
pf
i
pf
j
utilizzabili — —
Pulsante di
ispezione/collaudo
z
utilizzabile — —
