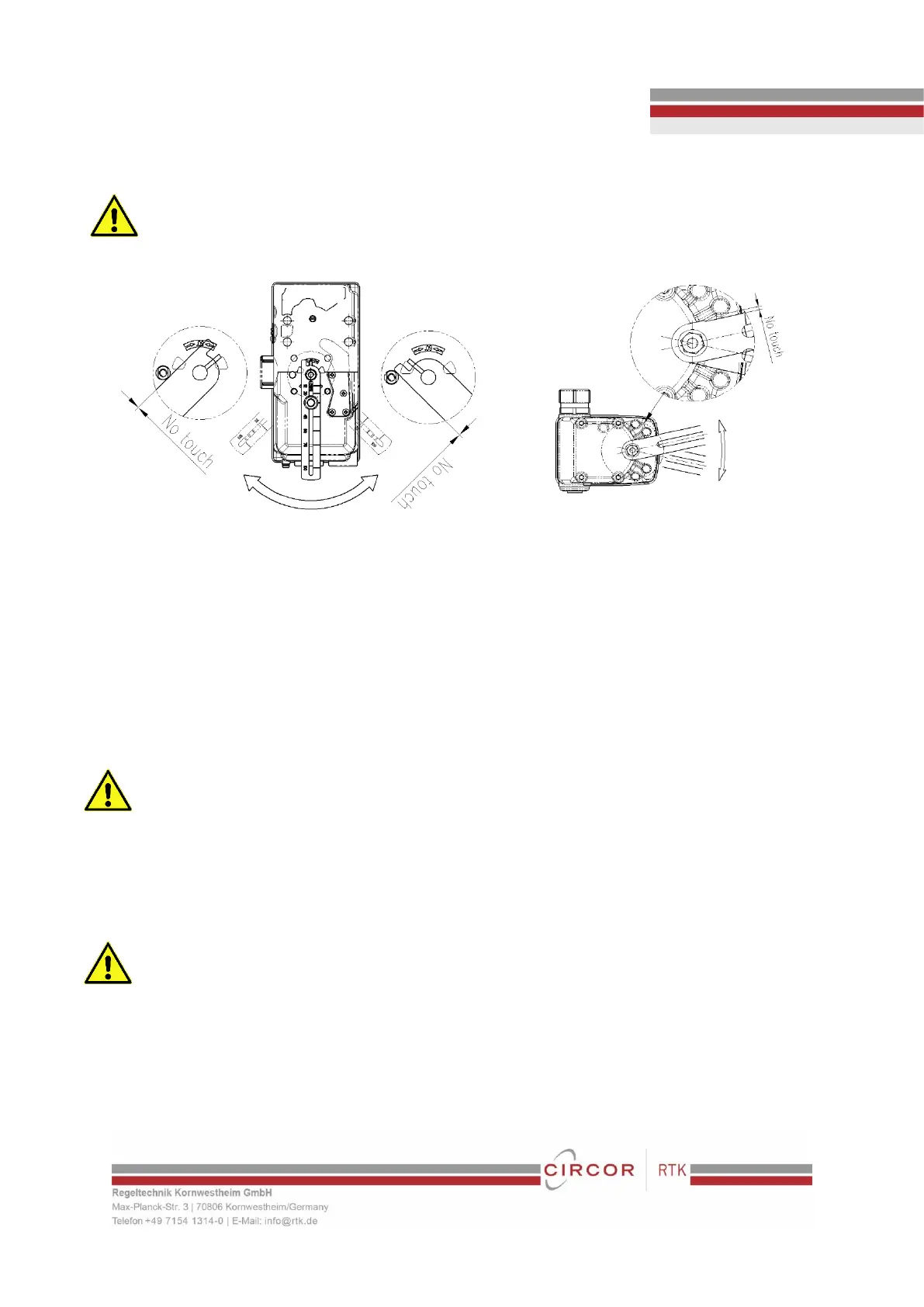

3. Nach der Installation des Stellungsreglers das Ventil mit einem Hub von 0% bis 100% prüfen, indem Sie den Antrieb
vorsichtig direkt mit Luft versorgen (manuelle Position). Sowohl bei 0% als auch bei 100% sollte der Hebel den
Hebelanschlag, der sich auf der Rückseite des Stellungsreglers befindet, nicht berühren. Wenn der Hebel den Anschlag
berührt, sollte der Hubaufnahmezapfen etwas weiter vom Hebel justiert werden.
Der Hubhebel sollte bei 0% und 100% Ventilhub den Hebelanschlag nicht berühren.
4. Nach der Installation alle Schrauben festziehen.
4. Anschlüsse
4.1 Sicherheit
➢ Die verwendete Druckluft muss Instrumentenluft nach ISO8573-1 Klasse 3 entsprechen = sauber, ölfrei und trocken sein.
➢ Wir empfehlen, stets einen Luftfilterregler zu verwenden
4.2 Versorgungsdruck-Bedingungen
➢ Instrumentenluft, deren Drucktaupunkt mindestens 10 K unter der niedrigsten Umgebungstemperatur liegt.
➢ Vermeiden Sie staubige Luft. Der Innenfilter des Stellungsreglers kann nur Partikel mit einem Durchmesser von 5
Mikrometer oder höher filtern.
➢ Öl vermeiden.
➢ Zuluftdruckbereich 1,4 -7 bar
➢ Stellen Sie den Druck des Luftfilterreglers 10% höher als den Federdruckbereich des Antriebs ein.
4.3 Luftzuleitung
➢ Stellen Sie sicher, dass das Innere der Leitung frei von Hindernissen ist.
➢ Verwenden Sie keine gequetschten oder irgendwie sichtbar beschädigten Leitungen.
➢ Der Innendurchmesser der Leitung sollte größer als 4 mm sein (6 mm Außendurchmesser), um die erforderliche
Durchflussmenge zu gewährleisten.
➢ Längere Leitungssysteme und zu geringe Nennweiten können aufgrund der höheren Druckverluste die Durchflussmenge
beeinträchtigen.
