4.5.2 Anschlussklemmen - Übersicht

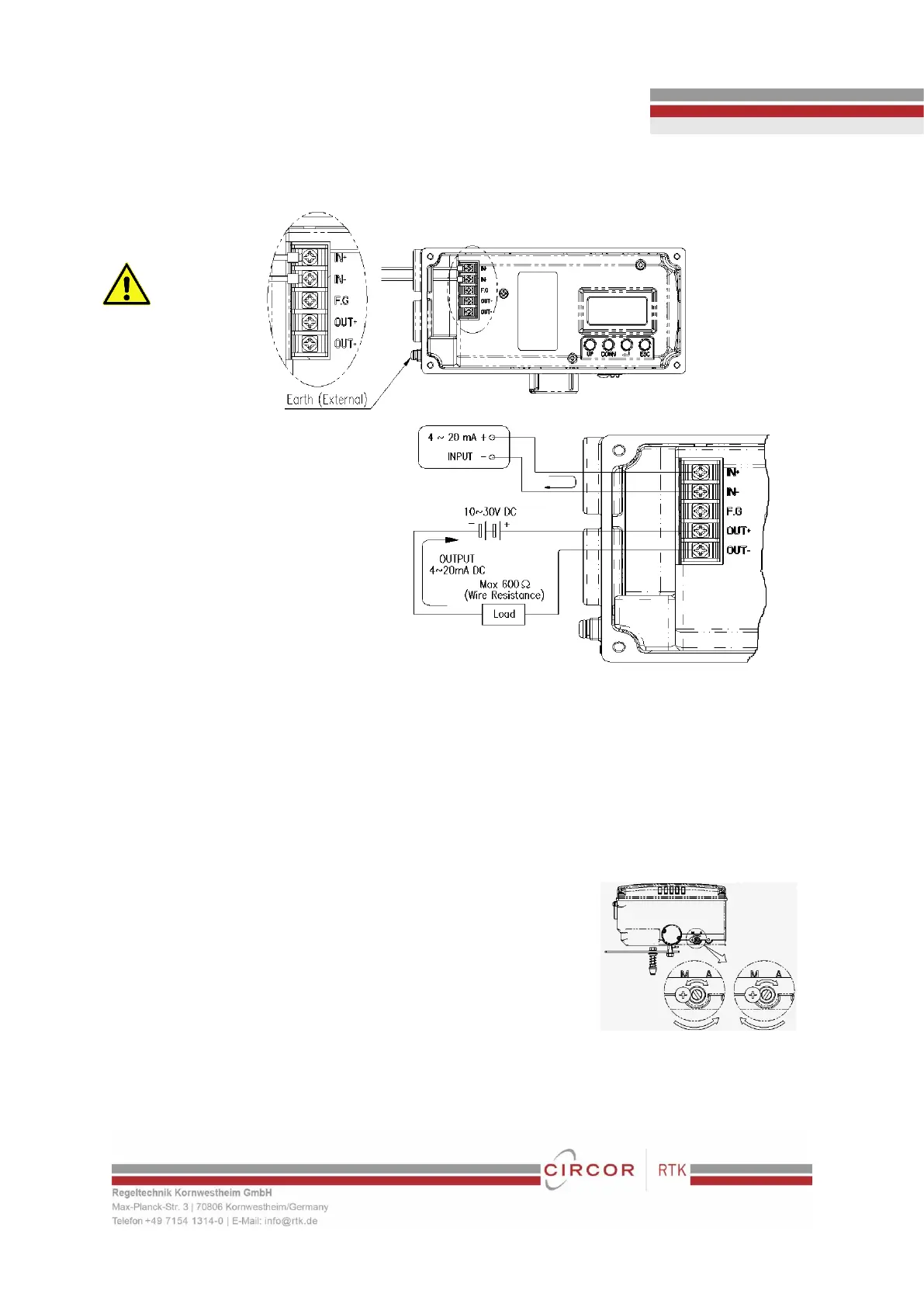

Stellungsregler-Klemme
IN +: Eingangssignal (+)
IN: - Eingangssignal (-)
FG: Erdung
OUT +: Feedback-Signal (+)
OUT-: Feedback-Signal (-)
4.5.2.1 Erdung Ex-Version
1. Die Erdung muss vor Inbetriebnahme des Stellungsreglers installiert werden.
2. Öffnen Sie die Gehäuseabdeckung und positionieren Sie das Erdungs-Klemmbrett rechts unten am Klemmbrett. Die
äußere Kabeleinführung befindet sich an der Außenseite der Klemme. Achten Sie bitte darauf, dass der Widerstand
niedriger als 100 Ohm sein muss.
3. Verwenden Sie im Fall einer externen Erdung (+) einen Schraubendreher, um die Gehäuse Schrauben zu lösen.
5. Einstellungen
5.1 Automatischer/Manueller Schalter (A/M-Schalter)
Mit Hilfe des an der Unterseite des Gehäuses angebrachten Automatik –
Handumschalters kann der Stellantrieb direkt ohne ein Führungssignal auf- und
zubewegt werden. Die Arretierungsschraube wird bei Bedarf mittels
Kreuzschlitzschraubendreher gelöst. Mit einem Schraubendreher kann die
Steuerschraube von A nach M bewegt werden. Dies bewirkt je nach
Federendstellung des Stellantriebes ein Öffnen oder Schließen des Regelventiles.
Für den normalen Betrieb ist die Steuerschraube wieder zurück auf Position A zu
bewegen und sicher zu arretieren.
