Page 11 07/2018

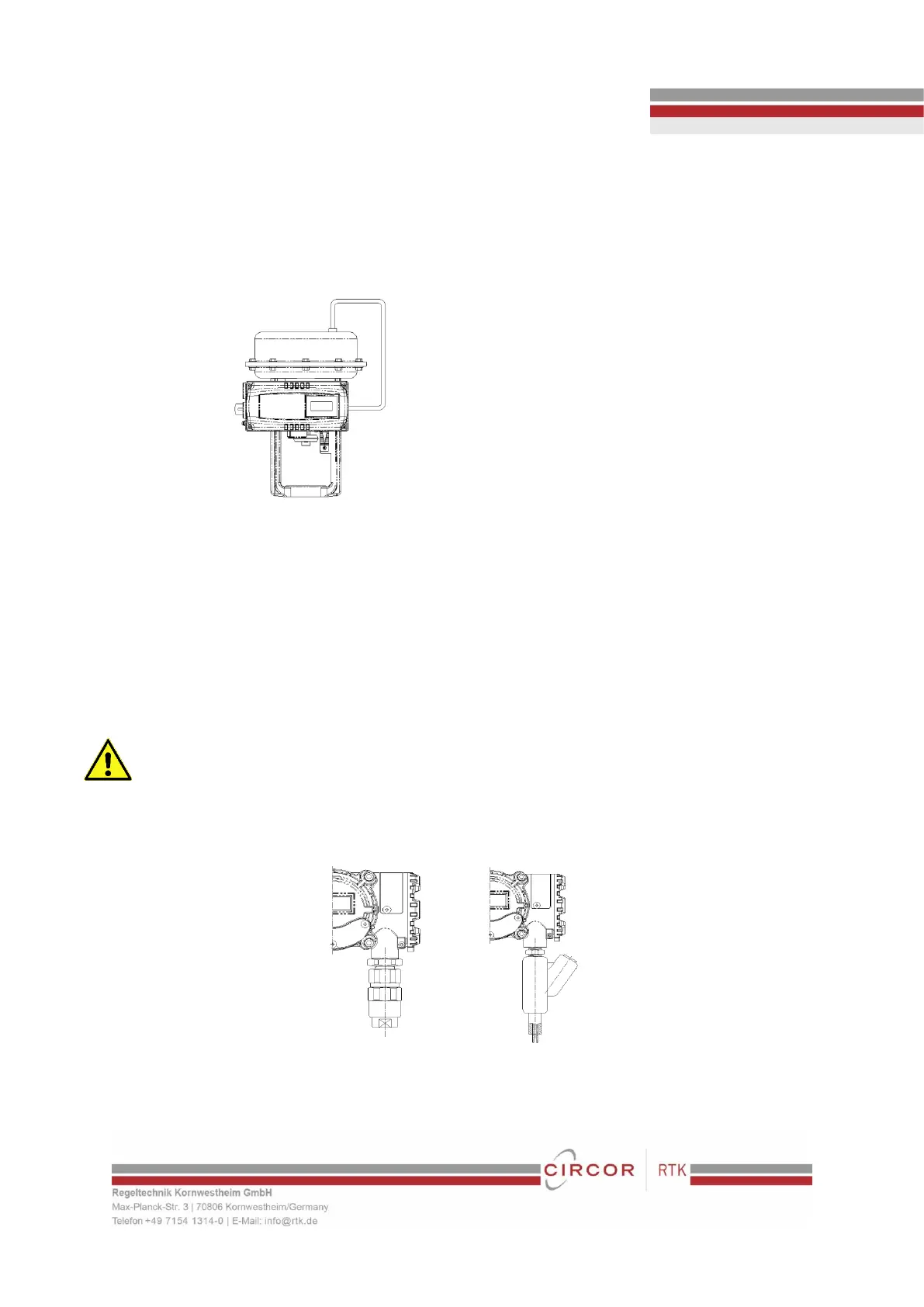

4.4 Verbindung-Antrieb
4.4.1 Einfachwirkender Antrieb - SR-3300
Für den einfachwirkenden Stellungsregler wird der OUT1-Anschluss verwendet. Der OUT1-Anschluss wird an den Zuluft-
Anschluss des Antriebs angeschlossen, wenn ein einfachwirkender Membranstellantrieb verwendet wird.
4.5 Stromanschluss
4.5.1 Sicherheit im Ex-Bereich
➢ Bei Installation in explosionsgefährdeten Bereichen, müssen Leitungsrohre oder druckfeste Verpackungen verwendet
werden. Das Ex-Netzgerät-Gehäuse sollte druckfest und vollständig dicht sein.
➢ Der Leitungsdurchführungsanschluß ist PF ½“ oder G ½“.
➢ Stellen Sie vor dem Anschluss sicher, dass das Gerät vollständig von der Stromversorgung getrennt ist. Öffnen Sie die
Abdeckung nicht, solange das Gerät unter Spannung steht.
➢ Der Stellungsregler sollte geerdet werden.
➢ Bitte verwenden Sie verdrillte Kabel mit Leiterquerschnitt von 1.25 mm², die für 600V (entsprechend NRC-Tabelle 310
bezüglich Strombelastbarkeit) ausgelegt sind. Der Außendurchmesser des Kabels sollte zwischen 6.35 ~ 10mm
betragen. Verwenden Sie eine Abschirmung als Schutz gegen elektromagnetische Felder und Störsignale.
➢ Bitte installieren Sie das Kabel nicht in der Nähe von Geräten, die starke Störsignale produzieren, wie z.B. Hochleistungs-
Transformatoren, Frequenzumrichter oder Motoren.
