RTK SR-3300 - Endpunkt-Verhältnis für Ventil (PE_TRIM); Normales;Umgekehrtes Feedback (TR_NORM; REV); Wirkrichtungs-Einstellung (ACT)

Einbau- und Betriebsanleitung
Installation and Operating instructions
SR3300-8010
SR-3300
Page 20 07/2018

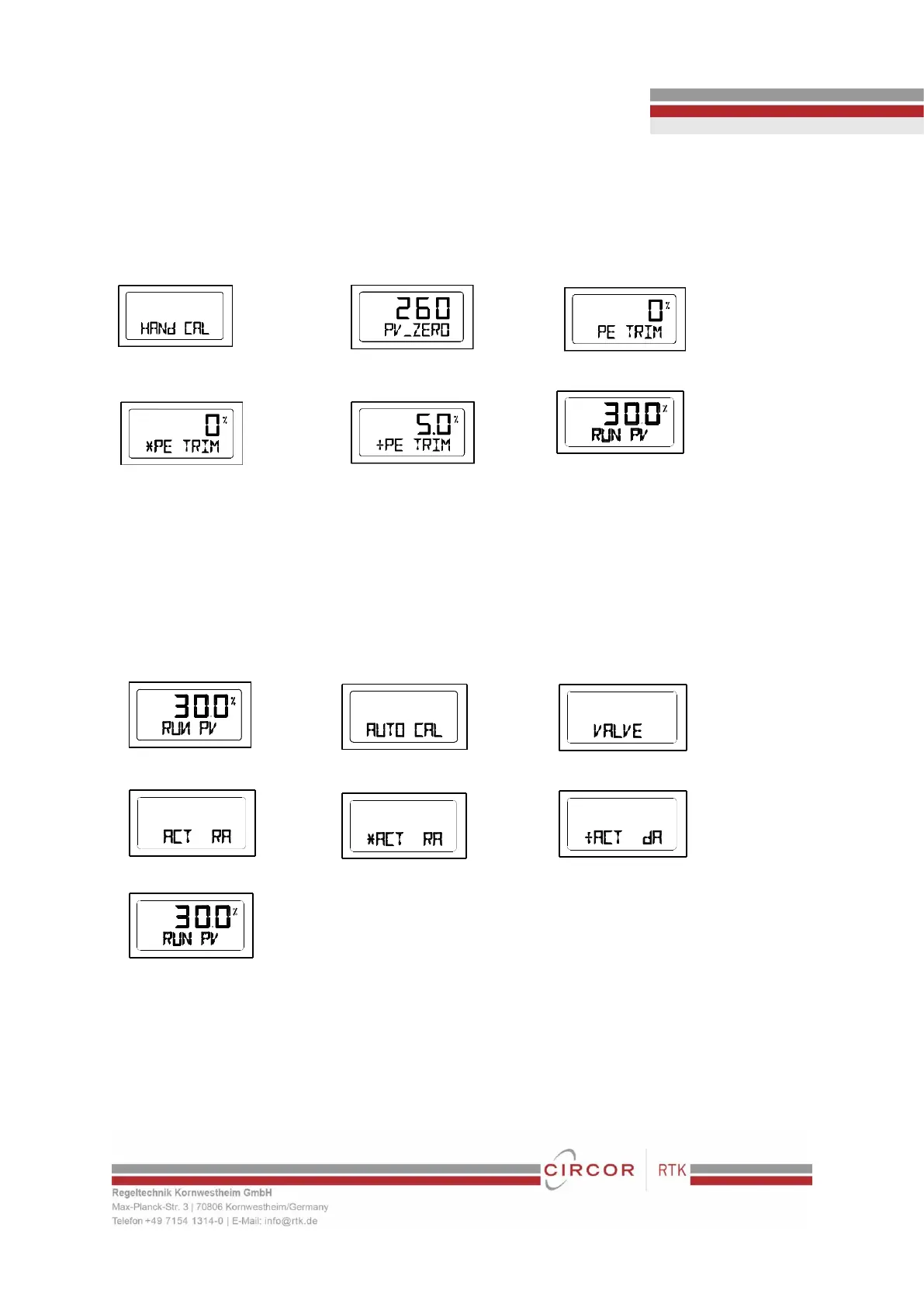

6.3.4.3 Endpunkt-Verhältnis für Ventil (PE_TRIM)
IM umgekehrten Betrieb kann der Endpunkt innerhalb von 10% des Gesamt-Ventilhubs ohne Einstellung des Ventil-Nullpunkts
eingestellt werden.
Normales/umgekehrtes Feedback (TR_NORM / REV)
Das Rückmelde-Signal des Stellungsreglers kann normal oder gegenläufig zum Führungssignal eingestellt werden.
6.3.5 Ventil-Modus (Wirkrichtung Antrieb)
6.3.5.1 Wirkrichtungs-Einstellung (ACT)
Der Stellungsregler kann als direktwirkend (DA) oder umgekehrt wirkend (RA) eingestellt werden.
⇨
<ENTER>
⇨
<DOWN>
4 Mal
⇨
<ENTER>
⇨
<UP>/<DOWN>
⇨
<ESC>
3 Mal
<ENTER>
⇨
<ENTER>
6 Sekunden
⇨
<DOWN>
3 Mal
⇨
<ENTER>
⇨
<ENTER>
⇨
<UP>/<DOWN>
⇨
<ESC>
3 Mal
<ENTER>
