Ruffneck AH-12A - Page 24

24
Installation
2.4 Pour en faciliter l'installation, de nombreux kits de
montage sont disponibles en usine.Hauteurs de
montage:
2.5 La base du système de chauffage doit être installée à
une hauteur minimale de 7,9ft (2,4m) au-dessus du sol.
2.6 Les systèmes de chauffage peuvent être installés à
des hauteurs plus élevées, et fournir malgré tout de
l'air chaud au niveau du sol. La hauteur maximale à
laquelle l'air chaud atteindra encore le sol dépend
du site d'installation et de ses conditions de
fonctionnement.
2.7 Les ventelles peuvent être réglées pour assurer une
meilleure déviation descendante de l'évacuation d'air.
Il est recommandé de ne pas fermer les ventelles à
plus de 75° de la position d'ouverture totale.
3. Dégagement de montage
3.1 Laissez un espace d'au moins20" (500mm) entre
l'arrière du moteur et l'obstacle le plus proche.
3.2 Un dégagement égal à la hauteur de l'armoire du
système de chauffage au-dessus ou en dessous
de l'armoire est nécessaire pour faciliter le
remplacement du ventilateur ou du moteur.

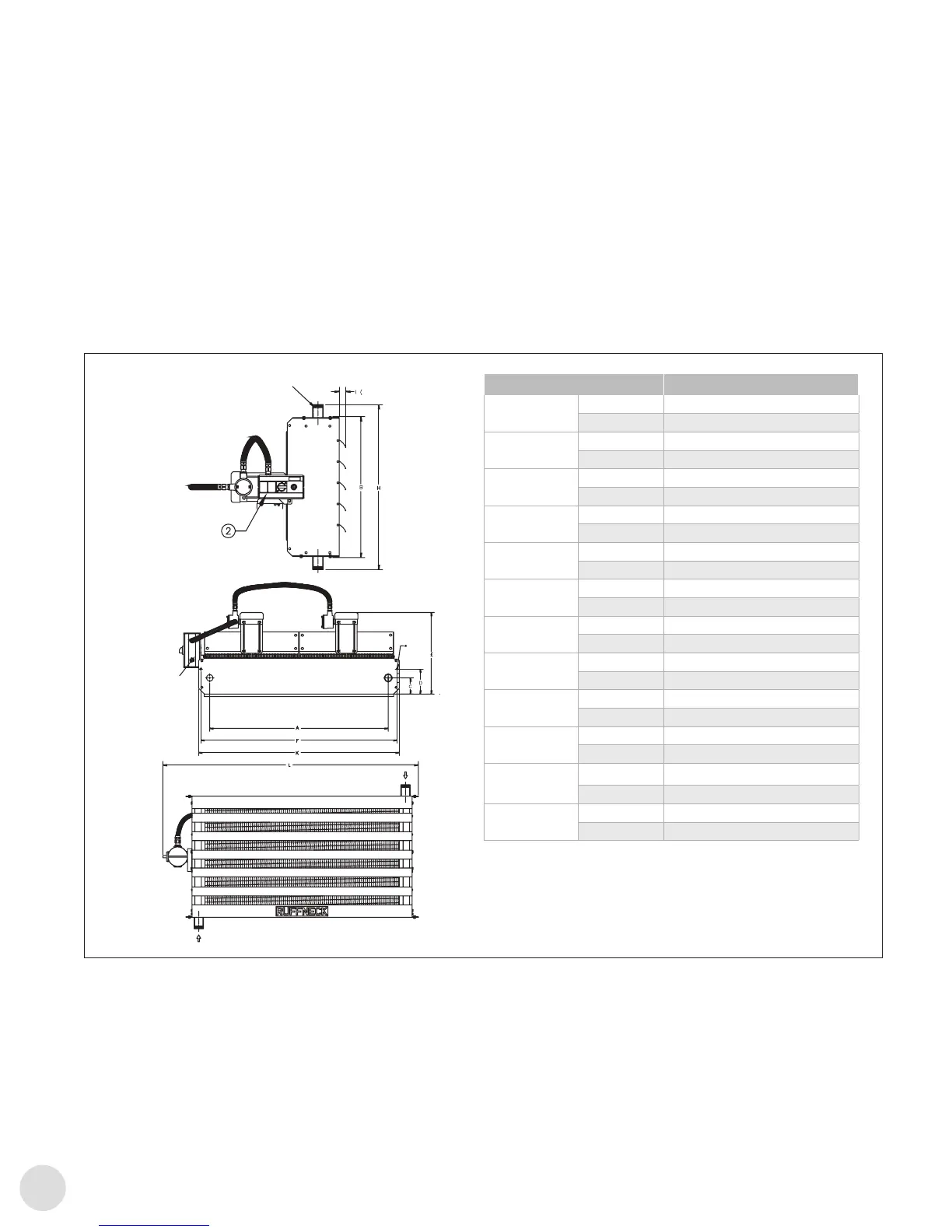

FIGURE 3
FIGURE 2
AH-24B Tandem
A
in. 52-15/16
mm 1345
B
in. 31-1/2
mm 800
C
in. 4-13/16
mm 122
D
in. 7-7/16
mm 189
E
in. 24-3/16
mm 615
F
in. 58-1/4
mm 1480
G
in. 9/16
mm 14.3
H
in. 36-7/8
mm 937
I
in. 2-1/16
mm 53
J
in. 5/8
mm 16
K
in. 59-1/2
mm 1512
DIM AH-12A AH-16A AH-20A AH-24A
A
in 15-13/16 19-13/16 23-13/16 27-7/8
mm 401 503 605 707
B
in 19-7/16 23-1/2 27-1/2 31-1/2
mm 494 596 698 800
C
in 4-3/16 4-3/16 4-3/16 4-3/16
mm 107 107 107 107
D
in 7-15/16 7-9/16 7-3/16 6-7/8
mm 201 192 183 174
E
in 23-5/8 23-5/8 23-5/8 23-5/8
mm 600 600 600 600
F
in 18-3/16 22-3/16 26-3/16 30-3/16
mm 462 564 665 766
G
in 9/16 9/16 9/16 9/16
mm 14.3 14.3 14.3 14.3
H
in 23-7/8 27-7/8 31-7/8 35-7/8
mm 606.5 708.5 809.5 911.5
I
in 1-9/16 1-9/16 1-9/16 1-9/16
mm 39 39 39 39
J
in 5/8 5/8 5/8 5/8
mm 16 16 16 16
K
in 27-1/2 31-5/8 35-1/2 39-5/8
mm 698.5 802.5 903 1005
L
in. 65-1/2
mm 1662.5
Bride2" ou 11/2300#
NPT MÂLE2" or 11/2
(MAX)
ENTRÉE
D'ALIMENTATION
1" NPT
Dim. AH-24B Tandem
A
po 52-15/16
mm 1345
B
po 31-1/2
mm 800
C
po 4-13/16
mm 122
D
po 7-7/16
mm 189
E
po 24-3/16
mm 615
F
po 58-1/4
mm 1480
G
po 9/16
mm 14,3
H
po 36-7/8
mm 937
I
po 2-1/16
mm 53
J
po 5/8
mm 16
K
po
59-1/2
mm 1512
L
po 65-1/2
mm 1662,5
Figure3
4. Contrôle de température
4.1 Si nécessaire, la puissance de l'unité de chauffage
peut être contrôlée de façon thermostatique par les
éléments suivants:
– Le ux d'air traversant l'échangeur de chaleur peut
être allumé et éteint par contrôle thermostatique
du moteur du ventilateur. En général, le ux du
uide caloporteur passe à travers l'échangeur de
chaleur sans interruption. C'est la méthode la plus
économique pour contrôler le système de chauffage.
– L'écoulement du uide caloporteur peut être contrôlé
par une vanne thermostatique, tout en permettant
au moteur du ventilateur de fonctionner en continu
pour faire circuler l'air ambiant.
– Le contrôle absolu de la puissance de chauffage
de l'échangeur de chaleur nécessitera l'arrêt du
ventilateur et du uide caloporteur. Un tel contrôle de
la puissance de chauffage est possible grâce à une
commande de vanne thermostatique associée à la
commande thermostatique du ventilateur.
