Ruggerini MD 190 E

To Next Page

To Previous Page

113

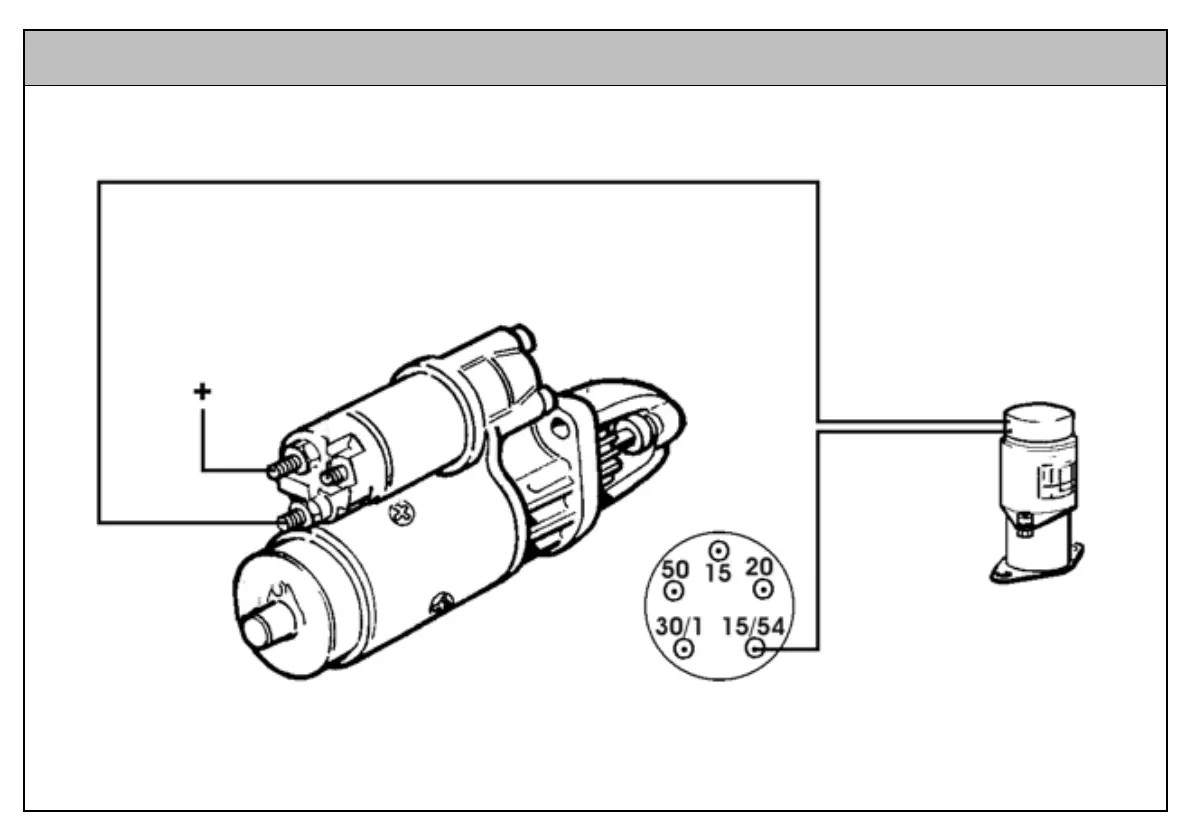

4) Schema elettrico dispositivo elettrostop - Schéma électrique dispositif stop électrique - Diagram of stop solenoid - Schaltplan der

Einrichtung Elektrostop - Esquema eléctrico del dispositivo electrostop - Esquema eléctrico do dispositivo eléctrico de paragem

BATTERIA

BATTERY

MOTORINO AVVIAMENTO

STARTER MOTOR

QUADRO AVVIAMENTO

KEY SWITCH

ELETTROSTOP

STOP SOLENOID

AZZURRO

BLUE

ROSSO

RED
