Ryobi TSS702 - Caractéristiques

9 − Français
CARACTÉRISTIQUES
Capacité de coupe avec onglet 45° / biseau 0° :
Tailles de bois nominales
maximales ................... 50,8 mm x 152,4 mm (2 po x 6 po)
Capacité de coupe avec onglet 0° / biseau 45° :
Tailles de bois nominales
maximales .................... 50,8 mm x 254 mm (2 po x 10 po)
Capacité de coupe avec onglet 45° / biseau 45° :
Tailles de bois nominales
maximales ................... 50,8 mm x 152,4 mm (2 po x 6 po)

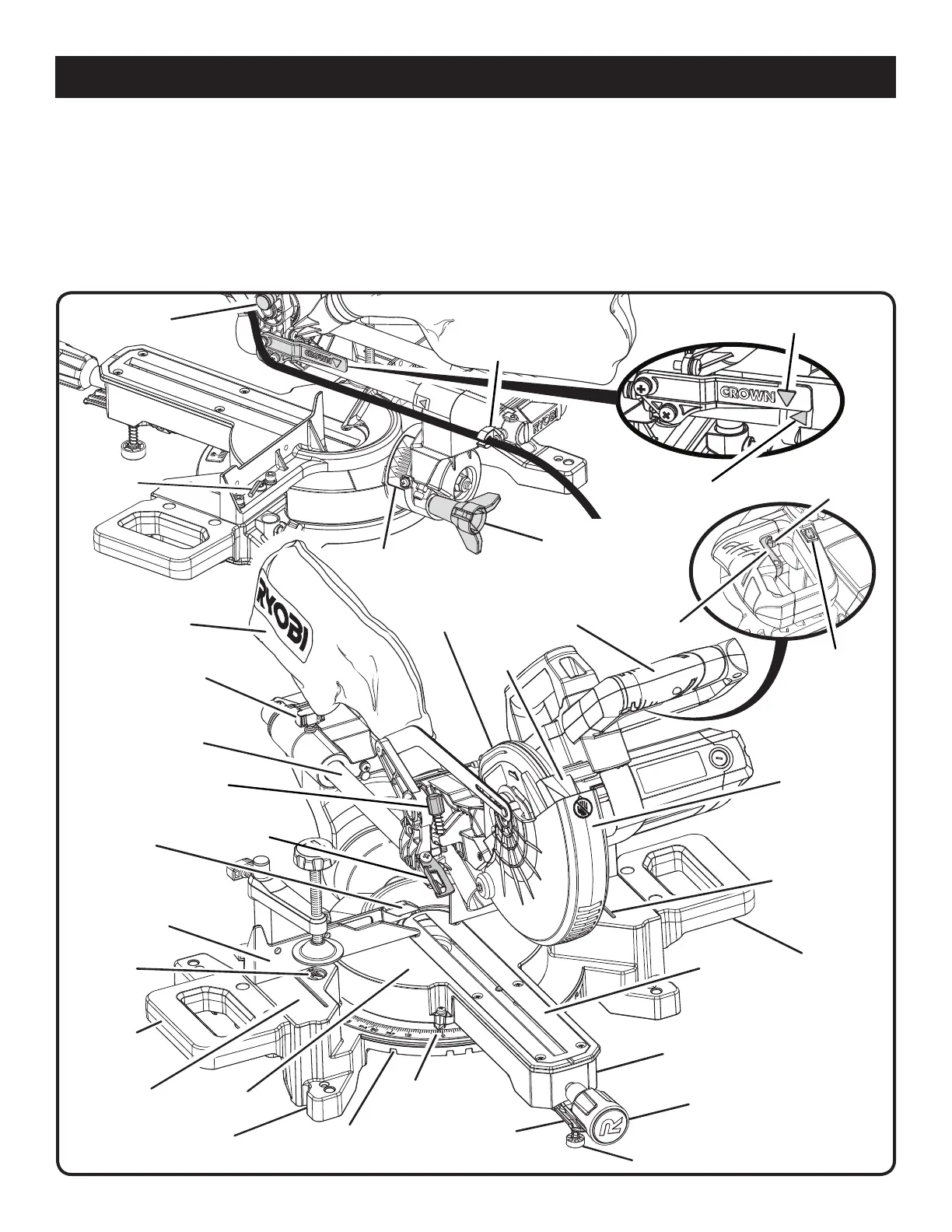

BRAS DE COMMANDE
ÉCHELLE
D’ONGLET
TABLE À
ONGLETS
BUTÉE(S)
POSITIVE(S)
GUIDE
D’ONGLET
BRIDE DE
SERRAGE DE
PIÈCE
GOUPILLE DE
VERROUILLAGE
PIED DE SUPPORT
LEVIER DE
VERROUILLAGE
À ENCLIQUETAGE
CLÉ DE
LAME
BOUTON DE COMMANDE
DE PROFONDEUR
BUTÉE DE
PROFONDEUR
POIGNÉE
EN « D »
PROTECTION DE LAME
SUPÉRIEURE
SAC À
POUSSIÈRE
BARRA
COULISSANTE
BOUTON DE VERROUILLAGE
DE COULISSE
POIGNÉE DE
VERROUILLAGE D’ONGLET
PLAQUE À
GORGE
AUTOCOLLANT
« MAINS À
L’ÉCART »
LIGNE DE LIMITE
« MAINS À
L’ÉCART »
GARDE DE LAME
INFÉRIEURE
INDICATEUR POUR
MOULURE COURONNÉE
FICHE TECHNIQUE
Trou d’axe ......................................................16 mm (5/8 po)
Diamètre de la lame ................................. 184 mm (7-1/4 po)
Vitesse à vide .............................................. 5 350/min (RPM)
Alimentation....................120 V, C.A. seulement, 60 Hz, 10 A
Capacité de coupe avec onglet 0° / biseau 0° :
Tailles de bois nominales
maximales .................... 50,8 mm x 254 mm (2 po x 10 po)
BASE
INTERRUPTEUR
DEL
INDICATEUR
DE L’ASSEMBLAGE
DE PIVOT
LEVIER DE
VERROUILLAGE
DE LA GÂCHETTE
GUIDE
COULISSANT
PARTIEL
45
30
15
0
Fig. 1
CLIP DE
CORDON
ÉCHELLE
DE BISEAU
GÂCHETTE
BOUTON DE
VERROUILLAGE
DE BISEAU
ÉCLAIRAGE
DEL
POIGNÉE
LATÉRALE
POIGNÉE
LATÉRALE
