NOTICE D'INSTALLATION
page 5 / 40 3300039745 R11 000 04/735
3.2 BRANCHEMENT
Rappel des consignes de sécurité :
Choisir une prise d'arrivée du réseau électrique correspondant aux consignes générales de sécurité données au
chapitre 1 de ce document.
Équiper le terminal EFTsmart en y connectant :
• son cordon téléphonique (prise H) dans la prise "IN" d'EFTsmart;
• le jack de son bloc alimentation F.

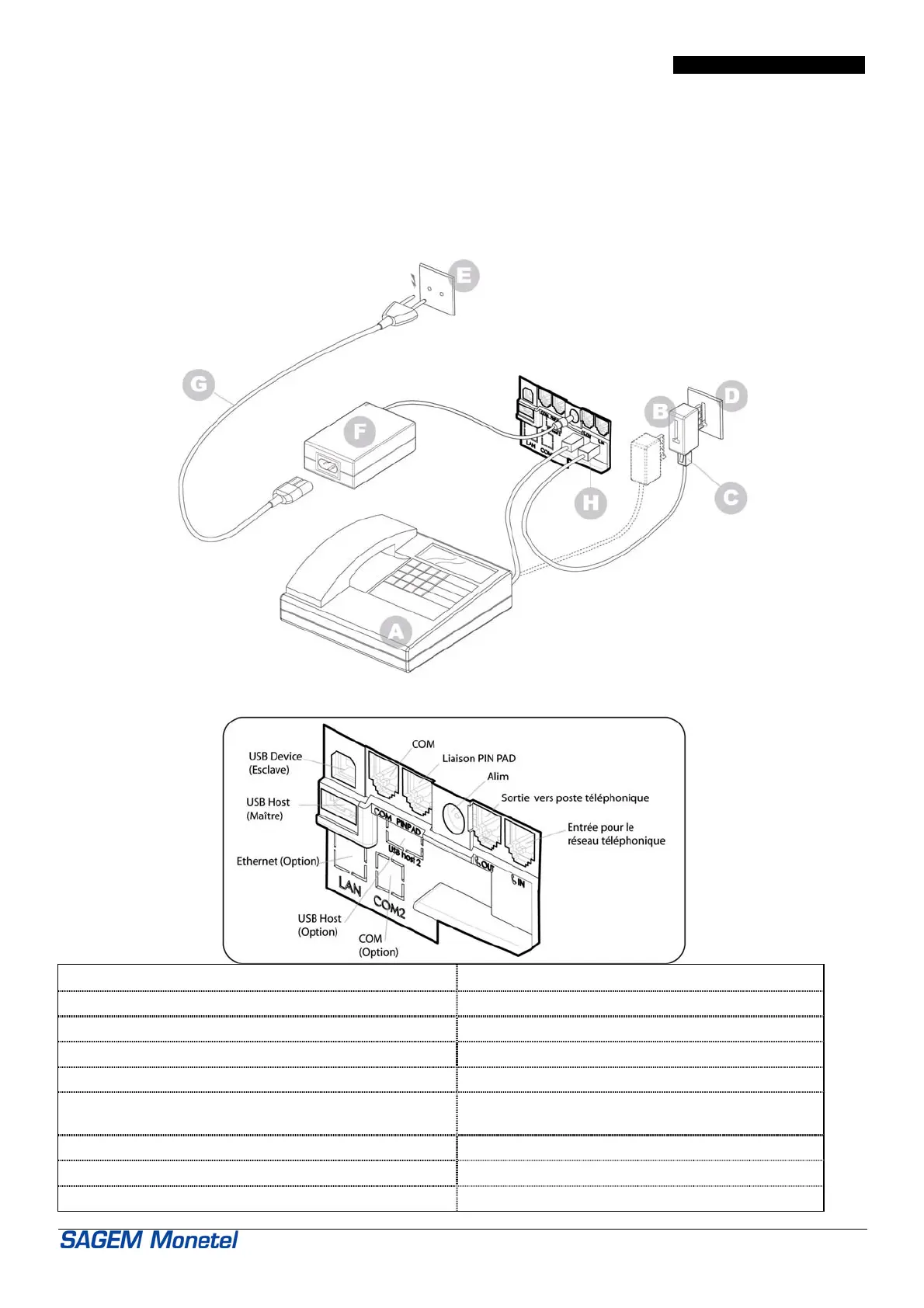

A = poste téléphonique éventuel B = conjoncteur du téléphone
C = raccordement au réseau téléphonique D = prise d'arrivée du réseau téléphonique
E = prise d'arrivée du réseau électrique F = bloc alimentation
G = cordon secteur H = raccordement à l'entrée IN d'EFTsmart
IN = entrée pour le réseau téléphonique OUT = sortie pour poste téléphonique
COM = liaison série (caisse enregistreuse, Outil de
chargement local…)
PIN PAD = liaison Pin-Pad
USB Host = Universal Serial Bus (maître) (PPR30, P30) USB Device = Universal Serial Bus (esclave)
Ethernet = liaison LAN (option) COM 2 = seconde liaison série (option)
USB Host 2 = seconde liaison USB host (option)
