19
Instruction Manual
Instruction Manual
It is the most desirable that the work-
piece is gripped at mid stroke of the
master jaw. To grip the workpiece
correctly, avoid gripping at stroke end
because it is danger due to discharg-
es of workpiece.(Fig.6)
For the cylinder, refer to the instruc-
tion manual.
공작물을 파악할때 마스터 죠의 스트로크
는 스트로크 범위의 중앙 및 적정 스트로
크 범위 내에서 사용하는 것이 최적으로,
구조상 안전하고 정도상으로 좋습니다. 스
트로크 끝 부분에서의 파악은 공작물 이탈
(비산)의 위험이 있으므로 피하는 것이 좋
습니다.(Fig.6)
실린더에 대해서는 실린더의 취급설명서에
따라 주십시오.
(6) Remount the cover and check
run-out of the chuck. Make
peripheral run-out and face run-
out of the chuck to 0.02mm or less.
(6) 커버 부착 후 흔들림 정도를 확인
하여 주십시오. 척의 외주 흔들림,
면 흔들림 정도는 0.02mm이하로
해주십시오.

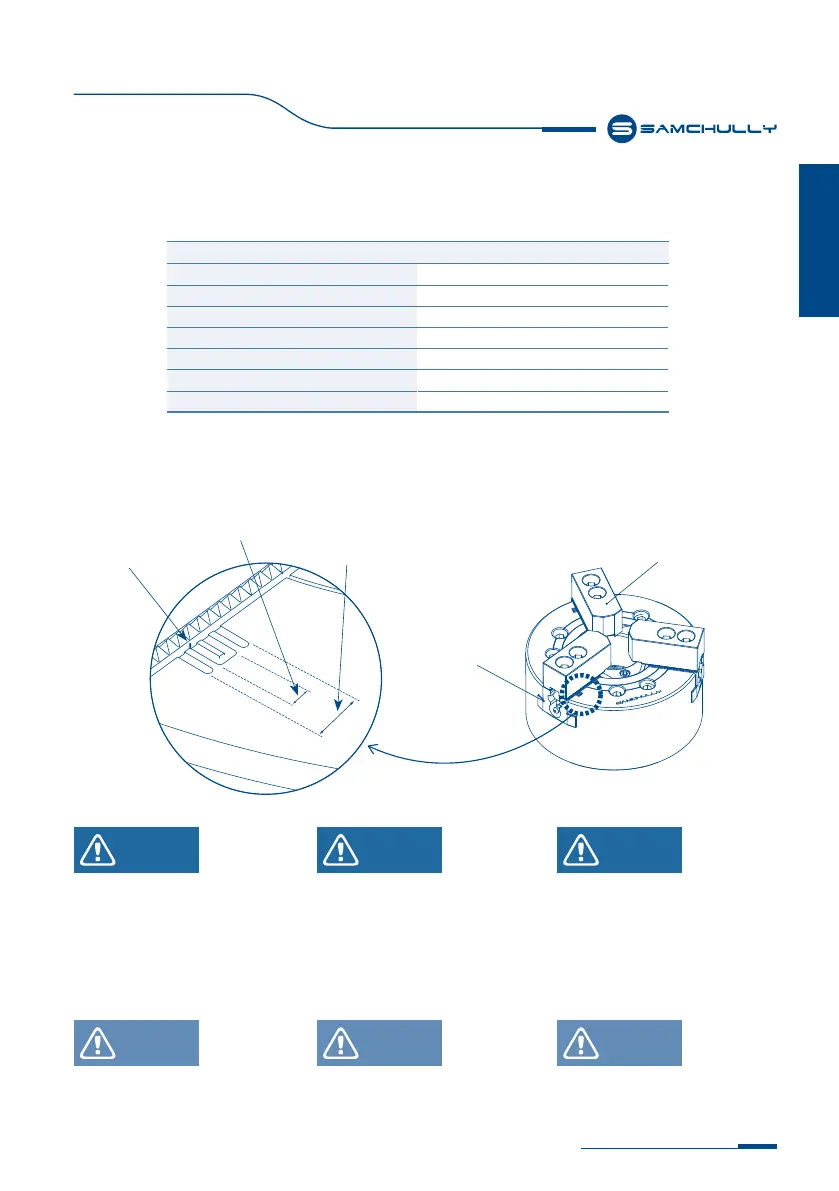

Fig.6
(7) Check the base line mark of mas-
ter jaw is within the range of the
whole stroke.
(7) 1번 마스터 죠 측면의 스트로크
마크가 스트로크 범위내에 있는가
확인해 주십시오.
스트로크 마크
적정 스트로크 범위
전 스트로크 범위
마스터 죠
탑죠
Base Line Mark
Suitable Stroke
Whole Stroke
Master Jaw
Top Jaw
형식 / Type / 型式
A
HCH-04 9.5
HCH-12 22.0
HCH-15 / HCHT-15 / HCHF-15 28.0
HCH-18 / HCHF-18 28.0
HCH-21 / HCHF-21 29.0
HCH-24 / HCHF-24 29.0
HCH-32 / HCHF-32 27.0
WARNING
WARNING
경고
WARNING
警告
CAUTION
CAUTION
주의
CAUTION
注意
