0.005
0.005
B
A
C
E
D
14
Rotary Cylinder
Rotary Cylinder
설치
/ Mounting
03.
3-1 실린더 아답터의 제작, 설치
실린더는 선반 스핀들 지지부에 가능한한 접근
시켜 주십시오.실린더 아답터의 부착방법과 흔
들림 측정방법을 Fig.2에 표시하였습니다. 아
답터의 풀림방지용 체결볼트를 필히 체결 하여
주십시오.(Fig.3)
3-1 Manufacturing and installation
of cylinder adaptor
Set the cylinder as close as possible to
the spindle support of the lathe. Refer
to Fig. 2 for proper mounting and run-
out measurement methods. Make
sure to fastening the tightening bolt
on the adapter to prevent loosening.

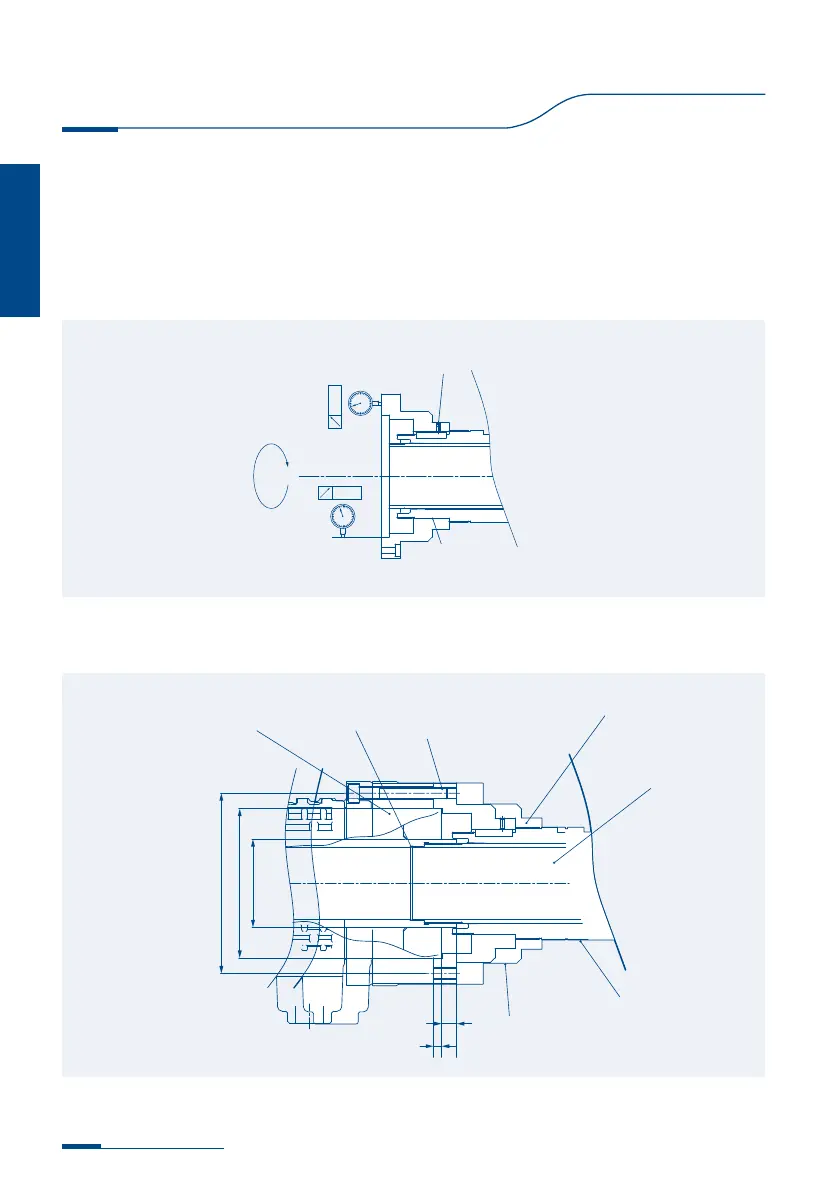

Fig.2
실린더 아답터의 흔들림 측정 / Run-out measurement of cylinder /
Fig.3
세트스크류(3~6개)
체결나사
Set Screw(3~6EA)
Fixing Screw
실린더 피스톤 로드 육각 구멍붙이 볼트
세트스크류
드로우 파이프
스핀들
실린더 아답터
Cylinder Piston Rod Hexagon Socket Head Bolt
Set Screw
Draw Pipe
Spindle
Cylinder Adaptor
To Next Page
