SAMCHULLY SD - Specification

T
2x2-S1
J1J1
ØH1
ØK1
4-Q1
ØN
Ø G
Ø F
Ø E h7
Ø D1
ØD
Ø C
U
T1
Ø J H8
Ø M1 H8
H
Z
B1
A1
K
G1
C1
12-F1
L1
V
Z1
PT1
U1
Y1
Ø X1
W
Ø S
Ø P
W1
6-E1
34

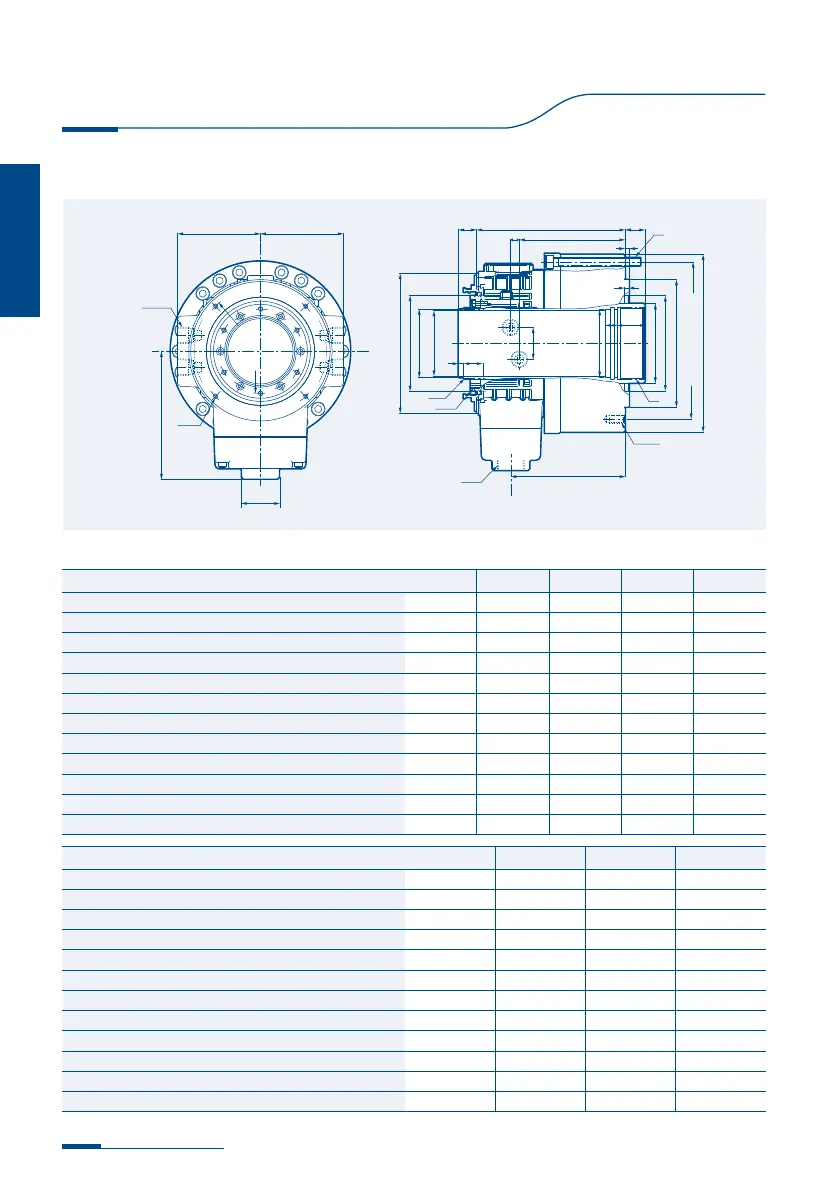

Rotary Cylinder
Rotary Cylinder
사양 /
Specification
󾖽󾖴󸊿󴏴
사양
/ Specification
06.
󾖴󾖽󾖴󳩏󴉊󱾌󳽈
SD
SD-13546 SD-15452 SD-17568 SD-18577 SD-18582
관통경 [mm]
Available I.D.
46 52 68 77 82
피스톤 직경 [mm]
Piston Dia.
132 156 170 185 185
피스톤 스트로크 [mm]
Piston Stroke
25 25 29 29 30
피스톤 표면적 압축 Push [cm
2
]
Piston Sruface Area (Push)
108 151 172 201 195
피스톤 표면적 인축 Pull [cm
2
]
Piston Surface Area (Pull)
97 142 160 187 180
피스톤 추력 압축 Push [kN(kgf)]
Piston Force (Push)
47(4800) 67(6800) 75(7656) 89(9000) 85(8700)
피스톤 추력 인축 Pull [kN(kgf)]
Piston Force (Pull)
44(4500) 63(6400) 70(7050) 82(8300) 79(8100)
최대사용유압력 [MPa(kgf/cm
2
)]
Max. Operating Pressure
4.5(45) 4.5(45) 4.5(45) 4.5(45) 4.5(45)
허용최고회전속도 [min
-1
]
Max. r.p.m.
7000 6200 5600 5000 4800
관성모멘트 [kg·m
2
]
Moment of inertia
0.03 0.045 0.07 0.097 0.11
무게 [kg]
Weight
10 14 18 23 26
총 Leak 량 [ℓ/min]
Total Leakage
2.5 3 3.2 3.5 3.5
SD-20591 SD-21510 SDL-25411 SDL-30516
관통경 [mm]
Available I.D.
91 103 117.5 166.5
피스톤 직경 [mm]
Piston Dia.
205 220 250 305
피스톤 스트로크 [mm]
Piston Stroke
34 35 50 51
피스톤 표면적 압축 Push [cm
2
]
Piston Sruface Area (Push)
233 238 356 480
피스톤 표면적 인축 Pull [cm
2
]
Piston Surface Area (Pull)
215 230 325 436
피스톤 추력 압축 Push [kN(kgf)]
Piston Force (Push)
105(10700) 105(10700) 138(14100) 152(15483)
피스톤 추력 인축 Pull [kN(kgf)]
Piston Force (Pull)
95(9690) 101(10300) 126(12900) 138(14060)
최대사용유압력 [MPa(kgf/cm
2
)]
Max. Operating Pressure
4.5(45) 4.5(45) 4.0(40) 3.3(33)
허용최고회전속도 [min
-1
]
Max. r.p.m.
4000 3600 3000 2000
관성모멘트 [kg·m
2
]
Moment of inertia
0.17 0.25 0.5 1.45
무게 [kg]
Weight
29 37 54 90
총 Leak 량 [ℓ/min]
Total Leakage
5 4.5 6 8.4
