Rotary Cylinder
Rotary Cylinder
In order to prevent the rotation of the
cylinder sleeve body, provide support
by utilizing the projections on the
drain port base.
After the support is mounted to the
lathe, retain the clearance between
the projected parts of the sleeve body
and the support so that the sleeve
body is not subjected to loading.
(Fig.5)
When mounting the cylinder, mount
the support (anti-rotation bracket)
to the sleeve body. The run-out of the
periphery of the cylinder and of the
upper and lower movement of sleeve
body’ s rear end must be less than
the standard values shown in table
of Fig.6.
실린더의 슬리브 바디가 회전하는 것을 방지하
기 위해 드레인 포트의 돌출부를 이용하여 지지
대를 설치하여 주십시오.
지지대는 선반에 부착 후, 슬리브 바디에 힘이
가해지지 않도록 슬리브 바디의 돌출부와 지지
대 사이에 간격을 주십시오. (Fig.5)
실린더 부착 시 흔들림은 슬리브 바디의 회전방
지를 하도록 하고 스핀들을 회전시켰을 때 실린
더의 외주 흔들림을
그림6과 표에 표시한 규격치 이하로 부착하여
주십시오.
3-3 Cylinder mounting
Mount the cylinder with the drain port
on the bottom. Otherwise, hydrau-
lic oil will overflow from both ends of
the sleeve body because of cylinder
structure.
3-3 실린더의 설치
드레인 포트는 수직 방향이 되도록 부착하여 주
십시오. 구조상 드레인 포트가 수직방향이 안
될 경우 슬리브 바디의 양단에서 작동유가 넘
쳐 누유가 발생합니다.
IMPORTANT
IMPORTANT
유의사항
IMPORTANT
危 险

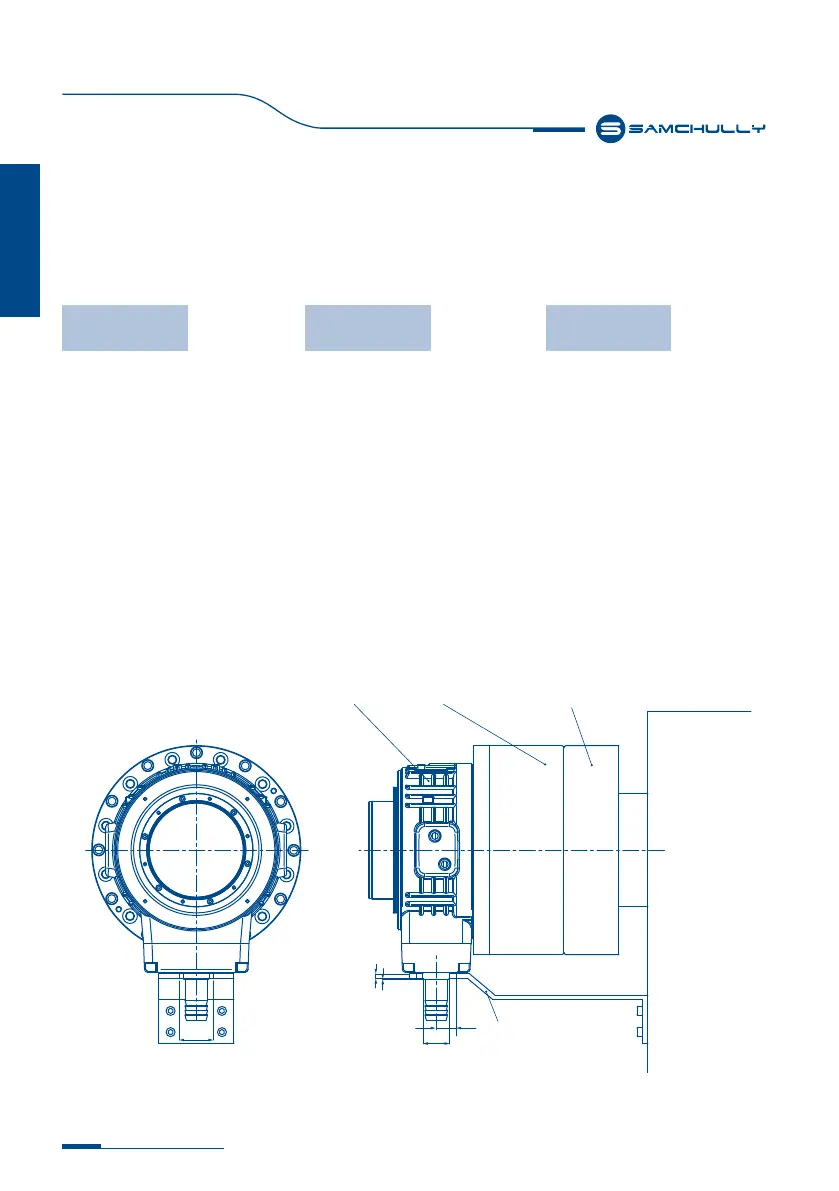

Fig.5
실린더 부착 / Installing of cylinder / 安装气缸
실린더 아답터실린더슬리브 바디
선반
지지대
Cylinder AdaptorCylinderSleeve Body
Lathe
Support
