L
c
d
b
a
BA
Ld
16
Rotary Cylinder
Rotary Cylinder
Note) B : The following is cylinder
dimensions when chuck
jaws is fully opened.
주) B : 척 죠를 최대한 벌렸을 때의 치수

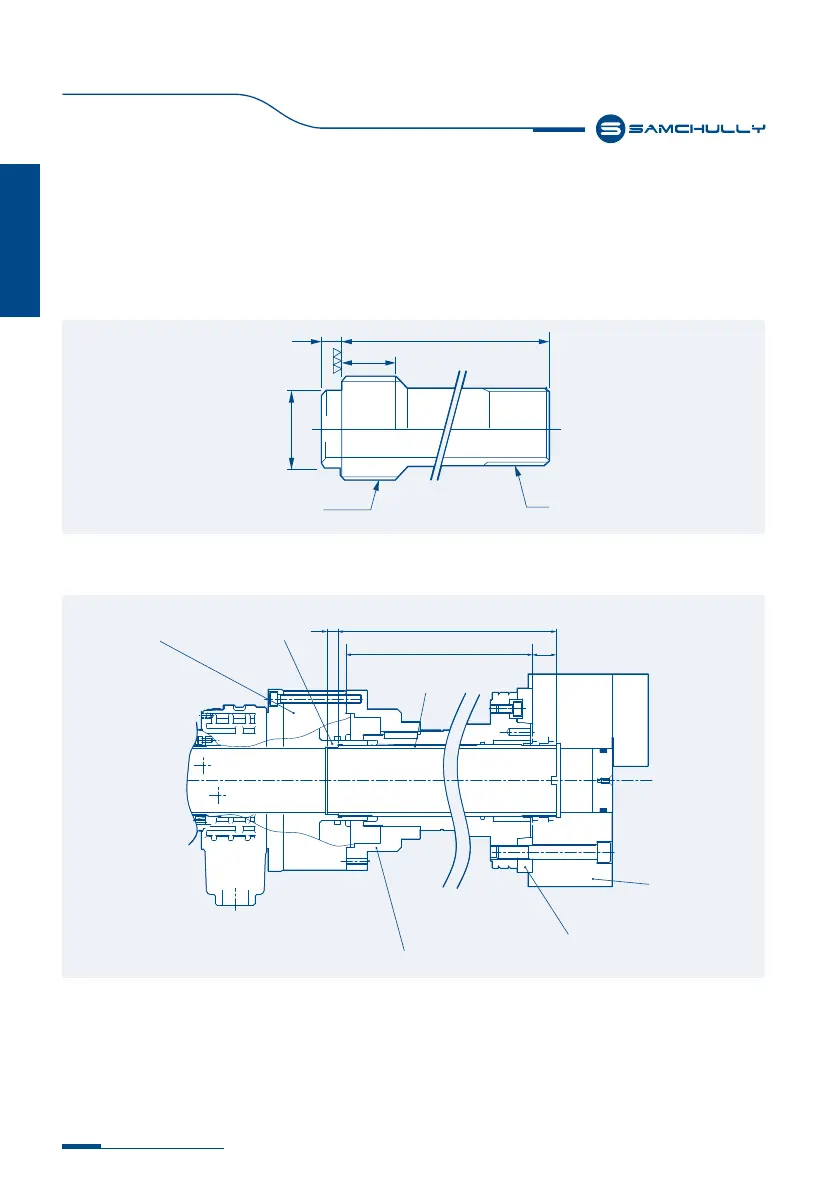

Fig.4
Fig.4-1
드로우 파이프 상세도 / Detail of draw pipe / 详细抽奖管
드로우 파이프 부착도 / Installing of draw pipe / 安装抽管
나사
Thread
실린더
피스톤 로드
드로우 파이프
척
척 아답터
실린더 아답터
Cylinder
Piston Rod
Draw Pipe
Chuck
Chuck Adaptor
Cylinder Adaptor
3-2 드로우 파이프 제작, 설치
드로우 파이프의 길이는 아래 규격에 따
라 주십시오. 피스톤 로드와 드로우 파이
프를 결합할때 피스톤 로드를 중앙에 위
치하게 하여 드로우파이프를 조립하십시
오.(Fig.4, 4-1)
3-2 Manufacturing and installation
of draw pipe
The following Fig. 4 and 4-1 and
table indicate how to determine the
length of the draw pipe. Screw the
draw pipe into the piston rod with
the piston rod set.
