SAMCHULLY SD - Page 36

36

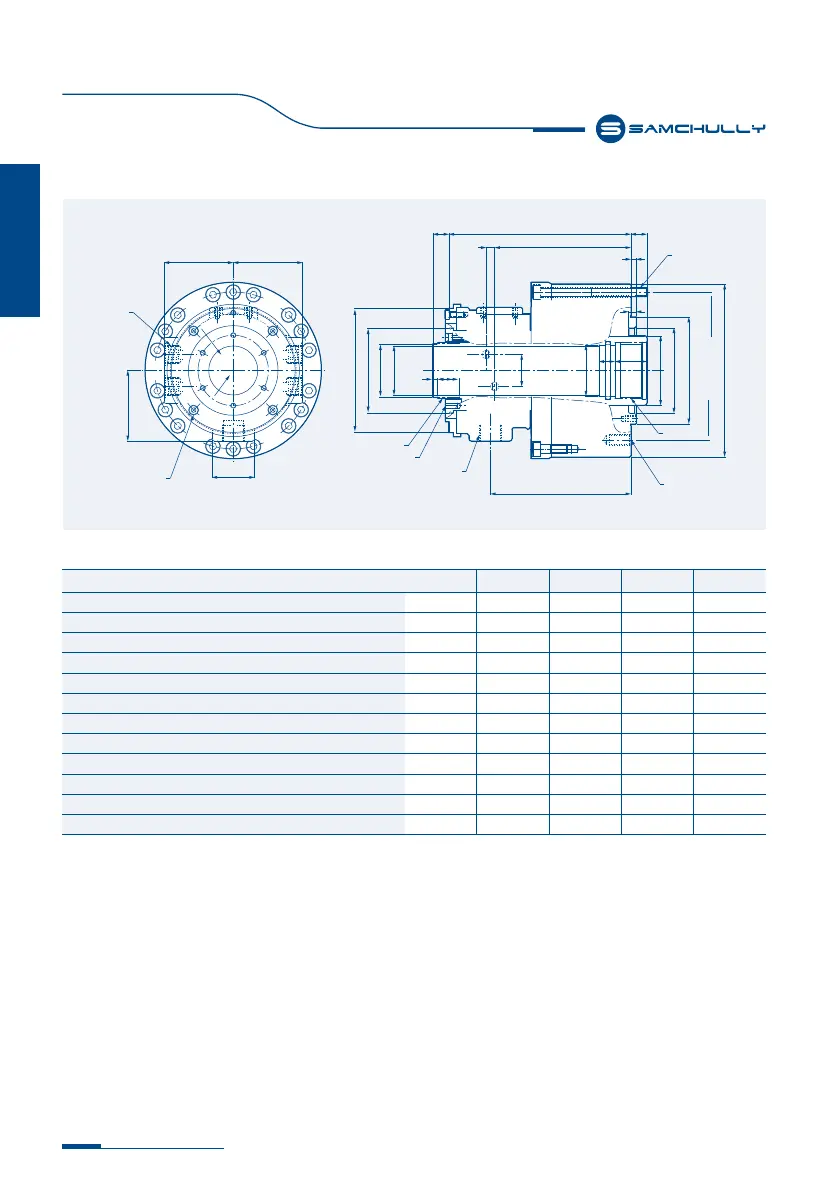

Rotary Cylinder
Rotary Cylinder
Ø J H8
Ø X1
Ø S
Ø P
U1 Y1
W1
E1
U
Z
B1
A1
V
W
Ø G
Ø F
Ø E h7
Ø D1
Ø D
Ø C
T1
Ø M1 H8
H
G1
C1
12-F1
L1
G1"
K
T
2x2-S1
J1J1
4-Q1
Ø K1
Z1
ØH1
Ø
N
사양 /
Specification
󾖽󾖴󸊿󴏴
SD-S
SD-13546S SD-15452S SD-17568S SD-18546S SD-21546S
관통경 [mm]
Available I.D.
46 52 68 46 46
피스톤 직경 [mm]
Piston Dia.
132 156 170 170 215
피스톤 스트로크 [mm]
Piston Stroke
25 25 29 30 30
피스톤 표면적 압축 Push [cm
2
]
Piston Sruface Area (Push)
108 156 178 108 330
피스톤 표면적 인축 Pull [cm
2
]
Piston Surface Area (Pull)
100 147 165 100 319
피스톤 추력 압축 Push [kN(kgf)]
Piston Force (Push)
47(4800) 67(6800) 75(7656) 85(8700) 112(11400)
피스톤 추력 인축 Pull [kN(kgf)]
Piston Force (Pull)
44(4500) 63(6400) 70(7050) 80(8150) 109(11100)
최대사용유압력 [MPa(kgf/cm
2
)]
Max. Operating Pressure
4.5(45) 4.5(45) 4.5(45) 4.5(45) 3.5(35)
허용최고회전속도 [min
-1
]
Max. r.p.m.
6000 6000 4800 4800 3600
관성모멘트 [kg·m
2
]
Moment of inertia
0.021 0.045 0.07 0.11 0.25
무게 [kg]
Weight
9 14 18 20 30
총 Leak 량 [ℓ/min]
Total Leakage
2.5 3.5 3.2 3 4.5
