Mount the sensor ring to the cylinder
piston rod, and insert the sheet
packing between the coolant collector
main body and the sleeve body.
Mount the coolant collector to the
cylinder rear.
To smoothly collect the coolant flowing
into the coolant collector, we
recommend to make the piping
adequately inclined so the coolant is
not stagnant inside the hose. It is
recommended to use transparent
vinyl hose for checking flow condition.
(inside dia. 32mm, Fig.16)
실린더 피스톤 로드에 감지판을 부착하
고, 쿨런트 콜렉터 본체와 실린더 후단의
슬리브바디 사이에 시트 패킹을 삽입하
고, 쿨런트콜렉터를 실린더 후단에 부착
합니다. 쿨런트콜렉터에 흘러드는 절삭유
를 부드럽게 회수하도록 적당한 경사를
배관할 때 주고 절삭유가 호스내에 정체
하지 않도록 해주십시오.
절삭유의 흐름상태를 확인하기 위하여 투
명한 비닐호스를 사용하는 것이 좋습니
다. (내경 32mm, Fig.16)
在气缸的活塞杆上安装感应面银, 在
冷却液回收设备机体与气缸后综的
套管体之间插入座里。在气缸后端安
装冷却 液回收设备。为了顺畅地回
收流入冷却液回收设备的切割油. 应
使配管适当地倾斜. 并注意使切割油
不停滞在软管 内部。
为了确认切割油的流经情况。建议
使用透明的塑料软管。(内径32mm,
Fig.16)
Fig.16
若切割油从冷却液回收设备中溢出。
切割油会混进套管体。为了使切割油
不残留在冷却液回收设备内。应除
去金属格板上面的金属屑。
松开软管接头的安装規桂时。只要把
软管接头大约往左旋转15度, 就很
容易松开。
If coolant flows over from the coolant
collector, it flows over to the sleeve
body side. Therefore, clean the metal
screen frequently so that coolant
does not collect. Be careful not to clog
the metal screen with swarf. When
loosening mounting bolts and turning
the hose nipple by about 15° to left, the
hose nipple is removed.
절삭유가 쿨런트 콜렉터로부터 넘치는
경우 슬리브 바디로 절삭유가 혼입됩니
다. 절삭유가 쿨런트 콜렉터 내에 잔류하
지 않도록 거름판위의 칩을 제거해 주십
시오. 호스 니플 부착 볼트를 풀 때 호스
니플을 약 15도 좌로 돌리면 간단하게 풀
수 있습니다.

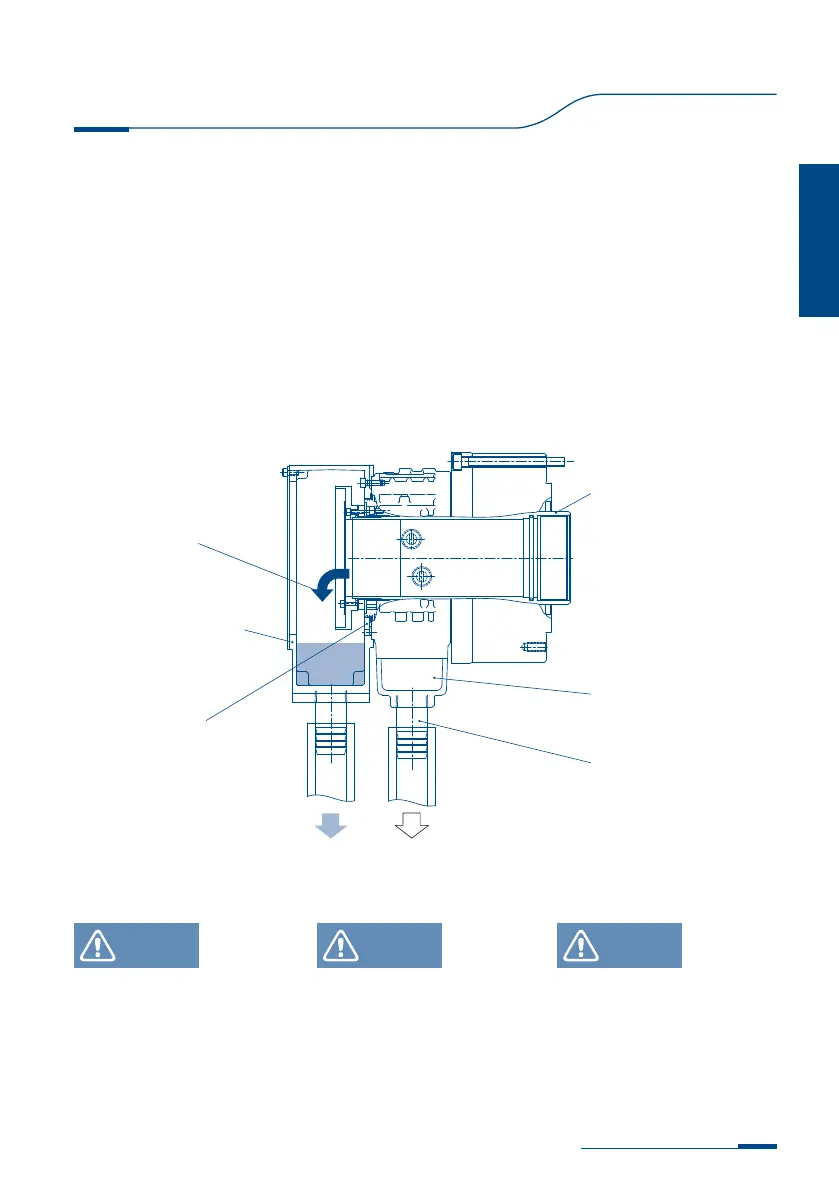

피스톤 로드
슬리브 바디
절삭유
쿨런트 콜렉터 바디
시트패킹
드레인 포트
유압 유니트절삭유 드레인
Piston rod
Sleeve body
Cutting Oil
Coolant collector body
Seet packing
Drain port
To the hydraulic unitTo the tank of cutting oil
