SAMCHULLY SD - Page 48

+ +V
+ DC10~30V
+V
OP1
OV
OP2
OV
-
-
+
48
Rotary Cylinder
Rotary Cylinder
The proximity switch is of standard
PR12-3DP(AUTONIX) and if requiring
other types, please contact us.
근접스위치는 PR12-3DP가 표준입니다.
다른형이 필요한 경우 당사로 연락주시기 바
랍니다.
󸛋󱭶󵫰󳐴󱯃󵵙󴎜󱱆󲖸󱿠󱙚
󷔐󹧞󸉔󱯇󲶱󲖸󱿠󸛝󱘙󳦏󱮷󱿡󶾌󶥚

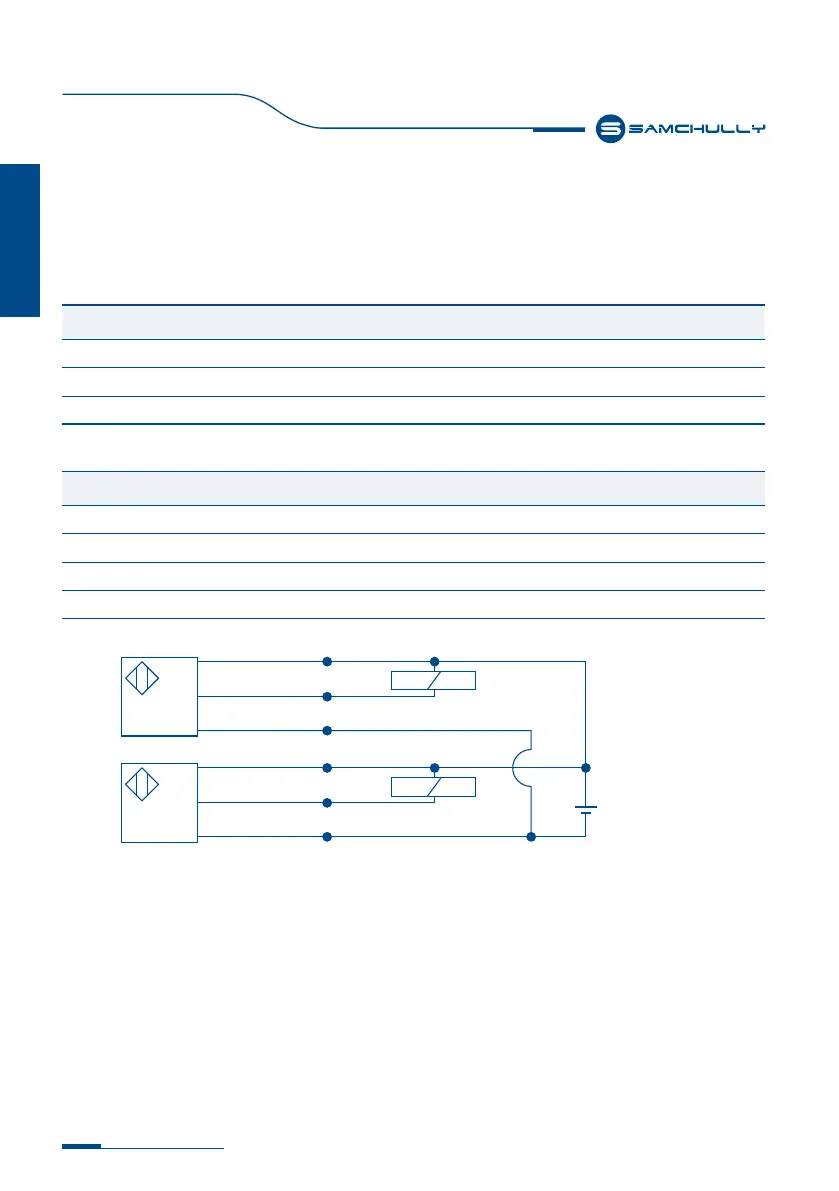

단자접속 / Terminal connections / 连接端子
사 양 / Specification / 技术参数
PR12-2DP
(AUTONIX)
전 압 / Power supply / 电压
DC 12/24V
부하용량 / Switching cap. / 负荷容量
200mA
출력형식 / Output type / 输出型式
NPN
사 양 / Specification / 技术参数
PR12-2DP
(AUTONIX)
OP2
백 WHITE 白
+V
적 RED 红
OV
흑 BLACK 黑
OP1
백 WHITE 白
接近开关的安装，应在外売装接近开
关板, 将接近开关的螺丝对到板上,
使接近开关和感应板外径端的距离
约为 1mm 轴向调整应移动板进行
调整。需要确认接近开关的LED指示
灯是否正常动作。
The proximity switch is mounted
to brackets through the adjusting
plate and must be set with the screws
of the proximity switch and the
adjusting plate so that the distance
between the end of the sensor ring is
approx. 1mm. The adjustment to the
axial direction is done by sliding the
adjusting plate. The proximity switch
can be checked with the LED on the
switch.
근접 스위치는 케이싱 외측에 근접 스위
치용 플레이트를 부착하고, 근접 스위치
와 감지판 외경 단과의 거리가 약 1mm
되도록 근접스위치의 나사를 플레이트에
맞추어 주십시오.
축 방향의 조정은 플레이트를 움직여서
맞추십시오. 근접 스위치에 있는 LED가
동작이 잘되는지 확인하여 주십시오.
Adjusting the position of a proximity
switch
󳰚󸳼󳐴󱯃󵵙󱟺󶷉󸛩󷐽
근접 스위치의 위치조절
Fig.15
출력 / Output / 产量
출력 / Output / 产量
부하 / Load / 加载
부하 / Load / 加载
8-2 근접 스위치의 사양
8-2 Proximity switch specification
󾖻󾖴󳰙󾒲󳐴󱯃󾖴󳩏󴉊󱾌󳽈
