Steady Rest
22
Steady Rest
미들 롤러 교체 / Replacing middle roller /
更换中间辊
Unscrew the set screw (5) and dismantle
Bearing Pin(3) Carefully by means of alu-
minum (or Rubber) drift punch. Take out
Roller Bearing(2).
(5) 세트스크류를 분해후 (3) 베어링 핀을 분해합니다.
(2) 롤러 베어링를 교체합니다. 베어링 핀 분해시 알루
미늄 망치나 고무 망치를 사용하여 분해 및 조립합니다.
拆卸(5)固定螺丝后拆卸(3)轴承销。更换(2)
滚子轴承。拆卸轴承销时，使用铝锤或橡胶
锤拆卸和组装。

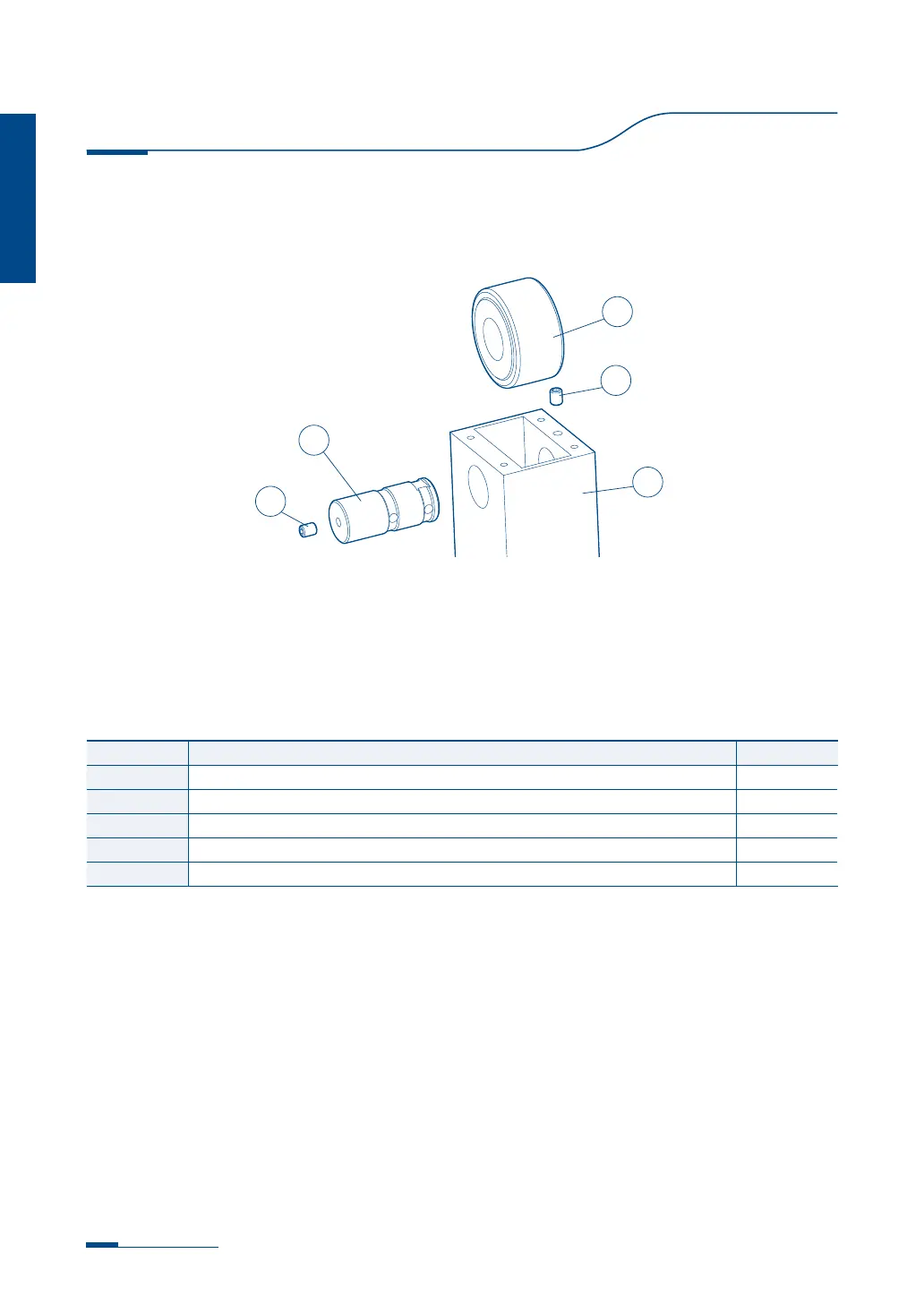

[ 그림 / Fig 15 ]
순서 /
No. /
顺序
부품명
/ Name
/ 配件名称
수량
/ Q'ty /
数量
1
사이드 암 /
Side arm
/
侧臂
1
2
롤러 베어링 /
Roller bearing
/
滚子轴承
1
3
베어링 핀 /
Bearing pin
/
轴承销
1
4
세트 스크류 /
Set screw
/
固定螺丝
1
5
세트 스크류 /
Set screw
/
固定螺丝
1
3
4
2
5
1
