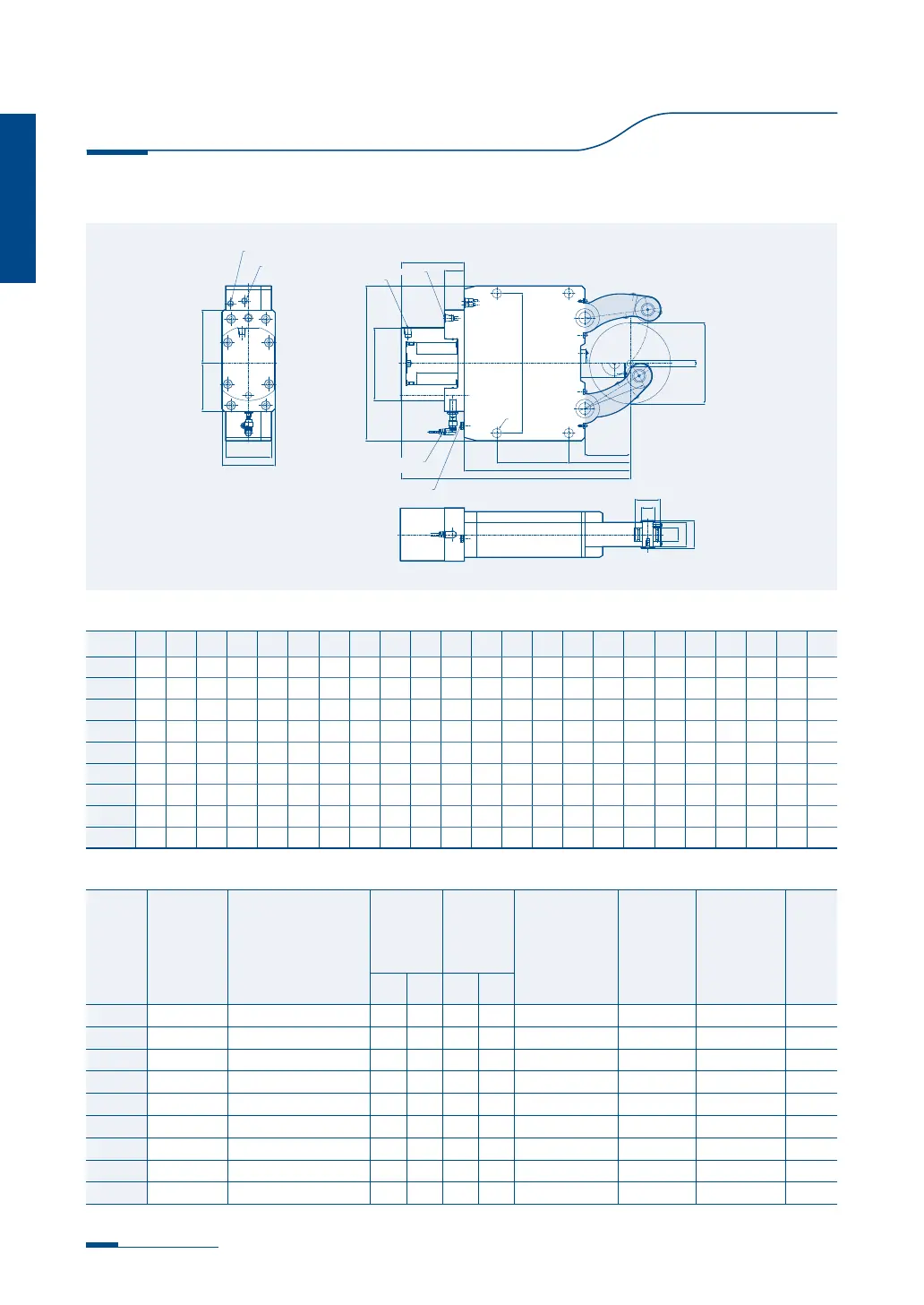

Steady Rest
24
Steady Rest
사양
/ Specification /规格
06.
STA
치수 /
Dimension
/
尺寸表
Type
A B C D
E
F G H I J K L M N O P1 P2 P3 R S T U1 U2
STA-1 207 137 51 64 118 132 55 70 33 24 20 12 19 6 70 84 66 66 50.5 11 37 4 64
STA-2 279.5 195 70 85 170 190 70 68 33 42 35 19 35 21 84.5 102 72 75 74 14 52 8 101
STA-3 429 311 115 135 262 290 85 100 37 52 45 25 47 25 118 137 90 100 119 18 85 12 152
STA-3.1 437 319 123 135 262 290 85 100 37 52 45 25 47 25 118 137 90 100 124 18 93 20 165
STA-3.2 455 335 138 135 262 290 85 100 37 52 45 25 47 25 120 137 90 100 139 18 103 50 200
STA-4 608 448 146 240 365 400 110 144 37 67 60 25 52 32 160 165 102 110 172 23 128 30 245
STA-5 697.5 510 178 270 400 440 145 144 37 83 75 29 62 36 187.5 165 102 110 209 23 160 45 310
STA-5.1
717.5 530 198 270 400 440 145 144 37 83 75 29 62 36 187.5 165 102 110 229 23 180 85 350
STA-6
944.5 709 215 330 640 680 145 158 37 83 75 29 80 42 235.5 190 115 130 290 27 175 125 460
사양 /
Specification
/
技术参数
형식
Type
型式
피스톤 면적
Piston Area
活塞面积
[cm2]
최대 롤러 파악력
Max. Clamping Force
/ Roller
最大滚子夹持力
[kgf]
적용 압력
Operation
Pressure
适用压力
[bar]
센터링 범위
Centering
Range
居中范围
[mm]
롤러 최대회전속도
Max. Roller
Surface Speed
滚子最大转速
[m/min]
센터링 정밀도
Centering
Accuracy
居中精密度
[mm]
반복 정밀도
Repeatability
Accuracy
反复精密度
[mm]
중량
Weight
重量
[kg]
Max
Min
Max
Min
STA-1 7 100 50 6 64 4 800 0.02 0.005 6
STA-2 19.6 450 70 8 101 8 800 0.02 0.005 14
STA-3 50 1,000 60 8 152 12 725 0.04 0.007 39
STA-3.1 50 1,000 60 8 165 20 725 0.04 0.007 40
STA-3.2 50 1,000 60 8 200 50 725 0.04 0.007 43
STA-4 78 1,500 60 8 245 30 715 0.05 0.007 92
STA-5 78 2,000 80 8 310 45 700 0.06 0.01 152
STA-5.1 78 2,000 80 8 350 85 700 0.06 0.01 155
STA-6 132 3,000 70 8 460 125 700 0.06 0.01 420
P3P2
G
H
LUBRICATION
O
I
P1
F
A
B
D
C
T
U1
U2
R
L
K
J
N
M
E
S
CLAMP PORT
UNCLAMP PORT
COMPRESSED AIR or DRAIN PORT
Proximity Sensor
(OPTION)
COMPRESSED AIR or
DRAIN PORT
