Instruction Manual

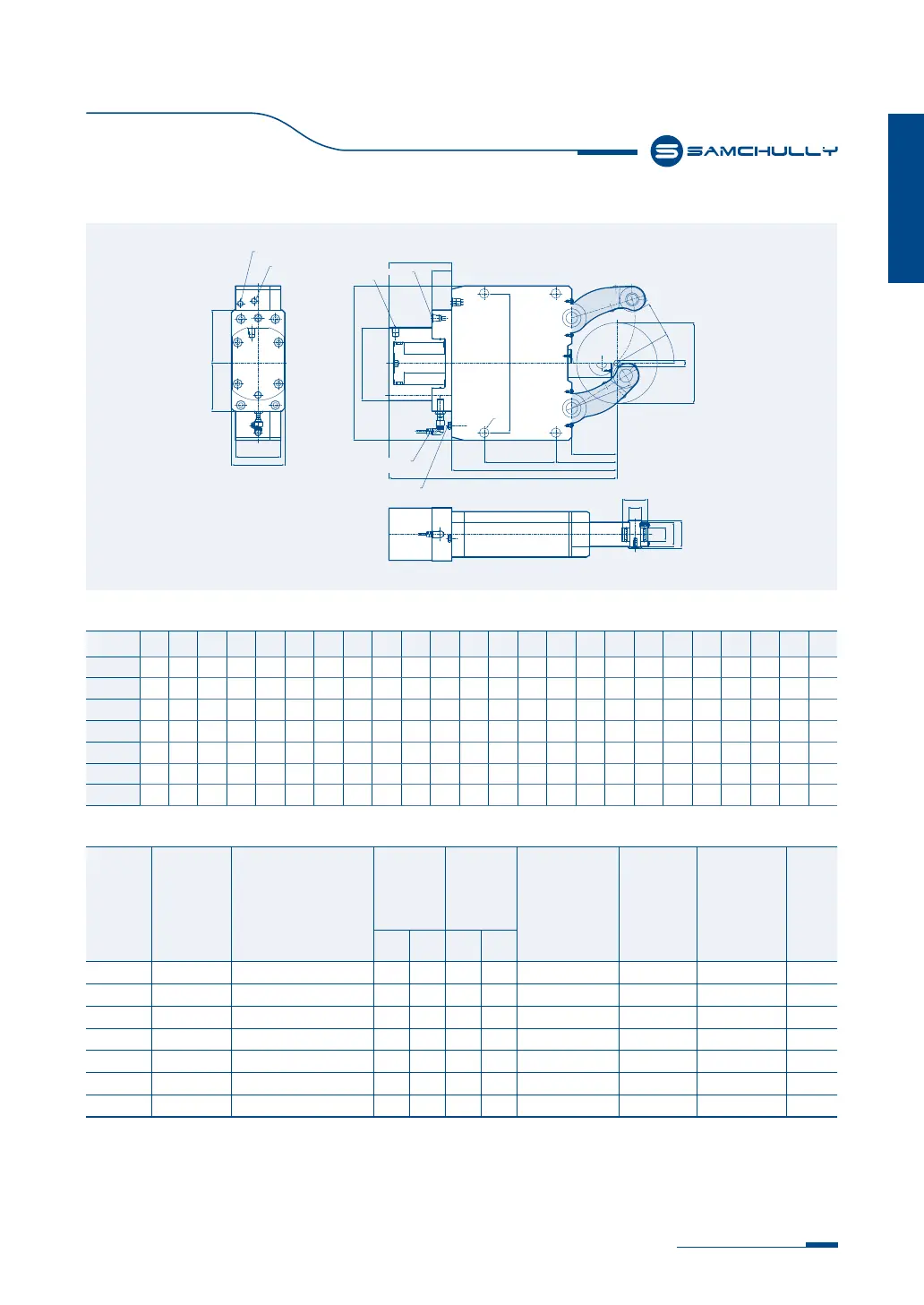

치수 /
Dimension
/
尺寸表
Type
A B C D
E
F G H I J K L M N O P1 P2 P3 R S T Z U1 U2
STRA-1
207 137 51 64 118 132 55 70 33 24 20 12 19 6 70 84 66 66 50.5 11 37 26.5 4 52
STRA-2
279.5 195 70 85 170 190 70 70 33 42 35 19 35 21 84.5 102 72 75 74 14 52 41 8 80
STRA-3
431 312 115 135 262 290 85 100 37 52 45 25 47 25 120 137 90 100 119 18 85 66 12 130
STRA-3.1
440 320 123 135 262 290 85 100 37 52 45 25 47 25 120 137 90 100 124 18 93 76 22 150
STRA-4
608 448 146 240 365 400 110 144 37 67 60 25 52 32 160 165 102 110 172 23 128 111 30 220
STRA-5
685 510 178 270 400 440 145 144 37 83 75 29 62 36 175 165 102 110 209 23 160 135 50 268
STRA-6
944.5 709 215 330 640 680 145 158 37 83 75 29 80 42 235.5 190 115 130 290 27 175 230 160 460
사양 /
Specification
/
技术参数
형식
Type
型式
피스톤 면적
Piston Area
活塞面积
[cm2]
최대 롤러 파악력
Max. Clamping Force
/ Roller
最大滚子夹持力
[kgf]
적용 압력
Operation
Pressure
适用压力
[bar]
센터링 범위
Centering
Range
居中范围
[mm]
롤러 최대회전속도
Max. Roller
Surface Speed
滚子最大转速
[m/min]
센터링 정밀도
Centering
Accuracy
居中精密度
[mm]
반복 정밀도
Repeatability
Accuracy
反复精密度
[mm]
중량
Weight
重量
[kg]
Max
Min
Max
Min
STRA-1 7 100 50 6 52 4 800 0.02 0.005 6
STRA-2 19.6 450 70 8 80 8 800 0.02 0.005 14
STRA-3 50 1,000 60 8 130 12 725 0.04 0.007 39
STRA-3.1 50 1,000 60 8 150 22 725 0.04 0.007 40
STRA-4 78 1,500 60 8 220 30 715 0.05 0.007 92
STRA-5 78 2,000 80 8 268 45 700 0.06 0.01 152
STRA-6 132 3000 70 8 460 160 700 0.06 0.01 420
STRA
P3P2
G
H
P1
F
LUBRICATION
COMPRESSED AIR or
DRAIN PORT
O
I
CLAMP PORT
UNCLAMP PORT
E
S
A
B
D
C
T
COMPRESSED AIR or DRAIN PORT
Proximity Sensor
(OPTION)
U1
R
L
K
J
N
M
30°
Z
U2
