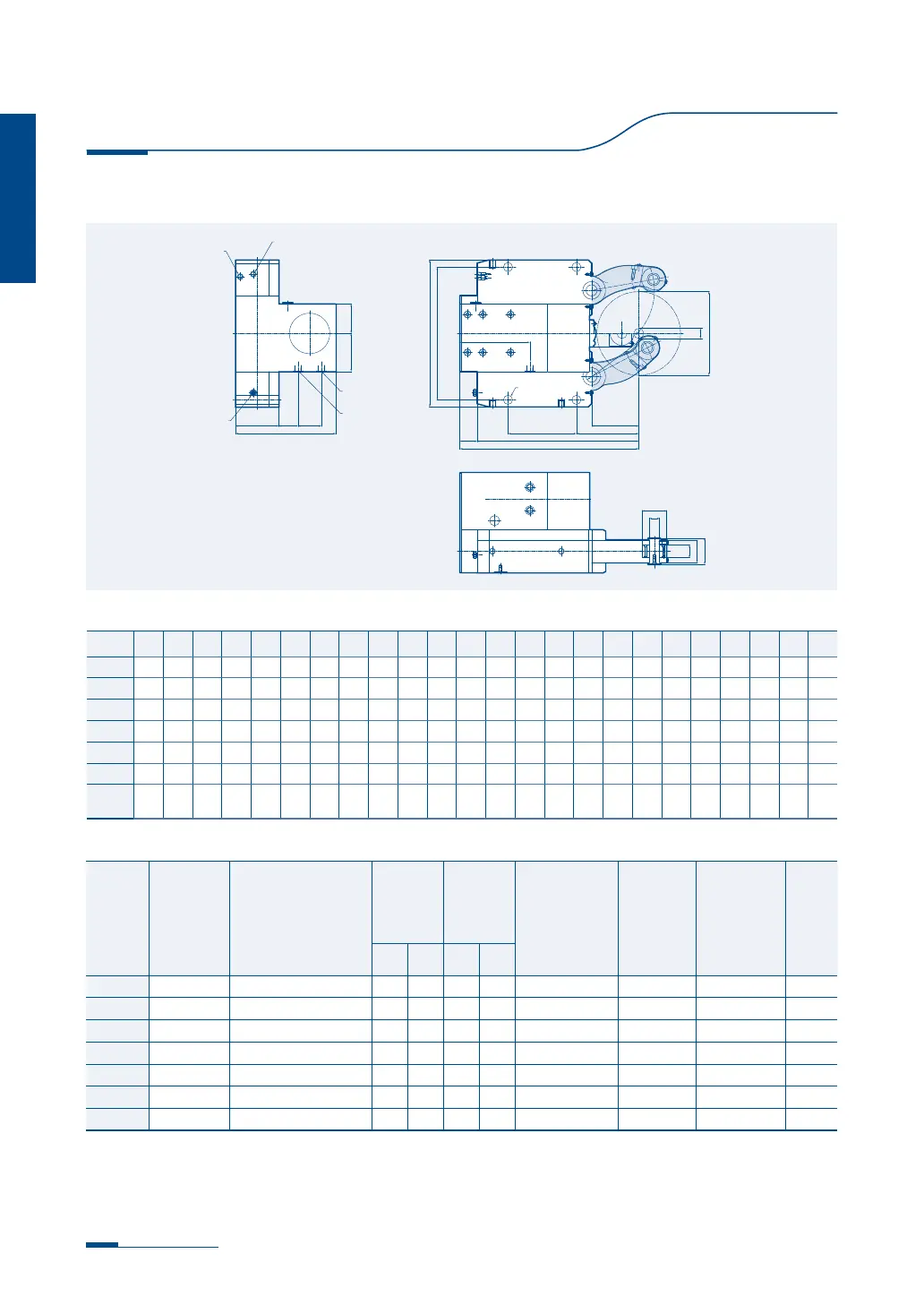

SAMCHULLY STA Series - Page 26

Steady Rest
26
Steady Rest
STAB
F
E
V
C
D
B
O
A
U
1
U
2
R
S
N
M
L
K
J
C
S
D
G
T
e
f
P
2
P
3
g
DRAIN
COMPRESSED AIR
CENTRALIZED
LUBRICATION
CLAMP PORT
UNCLAMP PORT
치수 /
Dimension
/
尺寸表
Type
A B C D
E
F G J K L M N O P2 P3 R S T V U1 U2 e f g
STAB-3 345 311 115 135 262 290 85 52 45 25 47 20 34 75 58 119 18 198 85 12 152 38 46 138
STAB-3.1 353 319 123 135 262 290 85 52 45 25 47 20 34 75 58 124 18 198 93 20 165 38 46 138
STAB-3.2 372.5 335 138 135 262 290 85 52 45 25 47 20 37.5 75 58 139 18 198 103 50 200 38 46 138
STAB-4 480 448 146 240 365 400 110 67 60 25 52
25
32 68 68 172 23 243.5 128 35 245 38.5 66 190
STAB-5 612.5 510 178 270 400 440 145 83 75 29 62 30 102.5 85 85 209 23 325 160 45 310 79.5 66 261
STAB-5.1 632.5 530 198 270 400 440 145 83 75 29 62 30 102.5 85 85 229 23 325 180 85 350 79.5 66 261
STAB-6
800 709 215 330
610
/640
680 145 83 75 29 80 35 91 100 85 290 27 350 185 125 460 74.5 96 334.5
사양 /
Specification
/
技术参数
형식
Type
型式
피스톤 면적
Piston Area
活塞面积
[cm2]
최대 롤러 파악력
Max. Clamping Force
/ Roller
最大滚子夹持力
[kgf]
적용 압력
Operation
Pressure
适用压力
[bar]
센터링 범위
Centering
Range
居中范围
[mm]
롤러 최대회전속도
Max. Roller
Surface Speed
滚子最大转速
[m/min]
센터링 정밀도
Centering
Accuracy
居中精密度
[mm]
반복 정밀도
Repeatability
Accuracy
反复精密度
[mm]
중량
Weight
重量
[kg]
Max
Min
Max
Min
STAB-3 50 1,000 60 8 152 12 725 0.04 0.007 45
STAB-3.1 50 1,000 60 8 165 20 725 0.04 0.007 46
STAB-3.2 50 1,000 60 8 200 50 725 0.04 0.007 48
STAB-4 78 1,500 60 8 245 35 715 0.05 0.007 106
STAB-5 78 2,000 80 8 310 45 600 0.06 0.01 175
STAB-5.1 78 2,000 80 8 350 85 600 0.06 0.01 178
STAB-6 132 3,000 70 8 460 125 560 0.06 0.01 483
