FR

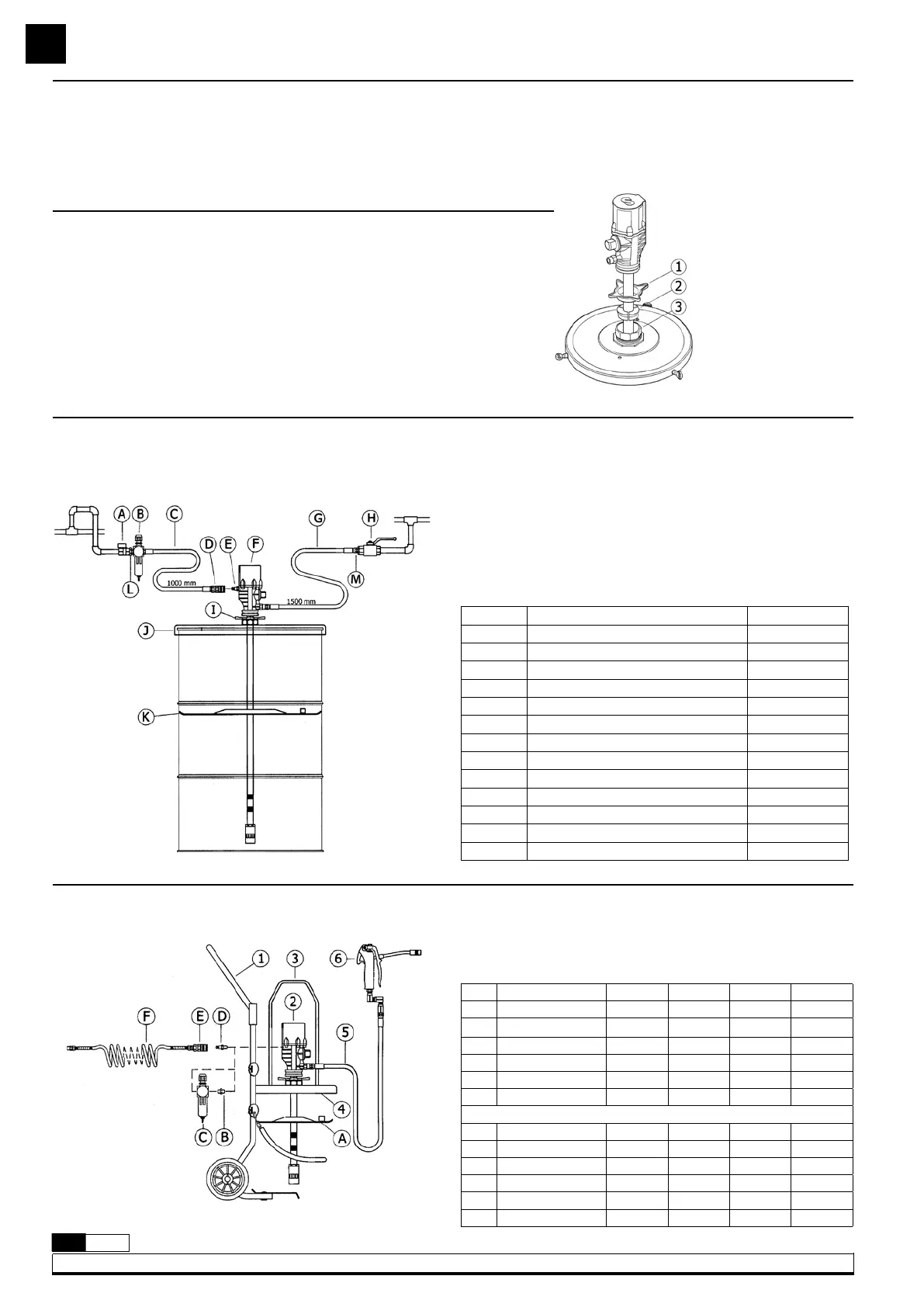

BRANCHEMENT TYPE DE LA POMPE
INSTALLATION FIXE
La figure 3 vous présente à titre informatif une installation typique
dotée de tous les éléments recommandés pour son bon fonctionnement.
DESCRIPTION
Pompes à piston alternatif actionnées par air comprimé. Conçues pour
la distribution de graisse à haute-pression. Tout particulièrement
recommandées pour graisses jusqu’au grade NLGI-2 à partir des fûts
d’origine. Les pompes peuvent être fournies séparément ou sous forme
INSTALLATION
La pompe doit être fixée au fût à l’aide d’un couvercle doté d’un filetage
2” BSP (F). Desserrer l’adaptateur en étoile (1) de la bague de fixation
afin d’extraire la partie inférieure de cette dernière (3) et la fixer à
l’embouchure de 2” du couvercle. Placer l’adaptateur en étoile (1) ainsi
que les trois mors (2) de la bague de fixation sur le tube de la pompe.
Introduire la pompe par l’embouchure du couvercle et serrer le tout à
la hauteur désirée (voir fig. 2). Fixer ensuite le couvercle au fût.
Fig. 2
Pos Description Réf.
A Vanne d’arrêt pour ligne air 950319
B Régulateur/filtre 240500
C Flexible de liaison air 246010
D Raccord rapide 253114
E Embout pour raccord rapide 259014
F Pompe PM3 55:1 409200
G Flexible graisse 412190
H Vanne d’arrêt pour circuit de graisse 950304
I Bague de fixation 410000
J Couvercle (Fût 185 kg) 418006
K Plateau suiveur 417004
L Raccord 239005
M Raccord 945516
ENSEMBLES MÓVILES
de systèmes complets dotés de tous les éléments nécessaires pour son
installation. Elles peuvent également être montées sur des ensembles
mobiles ou fixes. Dans ce dernier cas, il est préférable de brancher les
pompes à une tuyauterie en acier.
NOTE : La pression d’alimentation en air doit être comprise entre 3 et 10
bar sachant que la pression recommandée est de 6 bar. Il est également
vivement conseillé d’installer une vanne d’arrêt afin de pouvoir fermer à
tout moment l’alimentation en air et éviter ainsi tout risque d’incidents
malheureux. En effet, en cas de fuite ou de rupture au niveau de la sortie
de graisse et si malencontreusement l’alimentation en air n’a pas été
coupée, la pompe se mettrait dans ce cas automatiquement en marche
tandis que le fût risquerait de se vider entièrement.
424170 (sans diable)
424172 (sans diable)
424150 (avec diable)
424152 (avec diable)
Numéros (1,2,...etc) inclus, lettres (A,B,...etc) en option.
Pos Description 424170 424172 424150 424152
1 Diable - - 430000 430000
2 Pompe à graisse 404100 404100 404100 404100
3 Anse de transport 741603 741602 741603 741603
4 Couvercle 418013 418002 418013 418002
5 Flexible de sortie 412102 412102 412102 412102
6 Poignée de graisse 413080 413080 413080 413080
Option
A Plateau suiveur 417006 417001 417006 417001
B Raccord 239000 239000 239000 239000
C Filtre-régulateur 240500 240500 240500 240500
D Embout rapide 259014 259014 259014 259014
E Raccord rapide 253114 253114 253114 253114
F Flexible d’air 243105 243105 243105 243105
Fig. 3
Fig. 4
