FR
ENSEMBLES MÓVILES

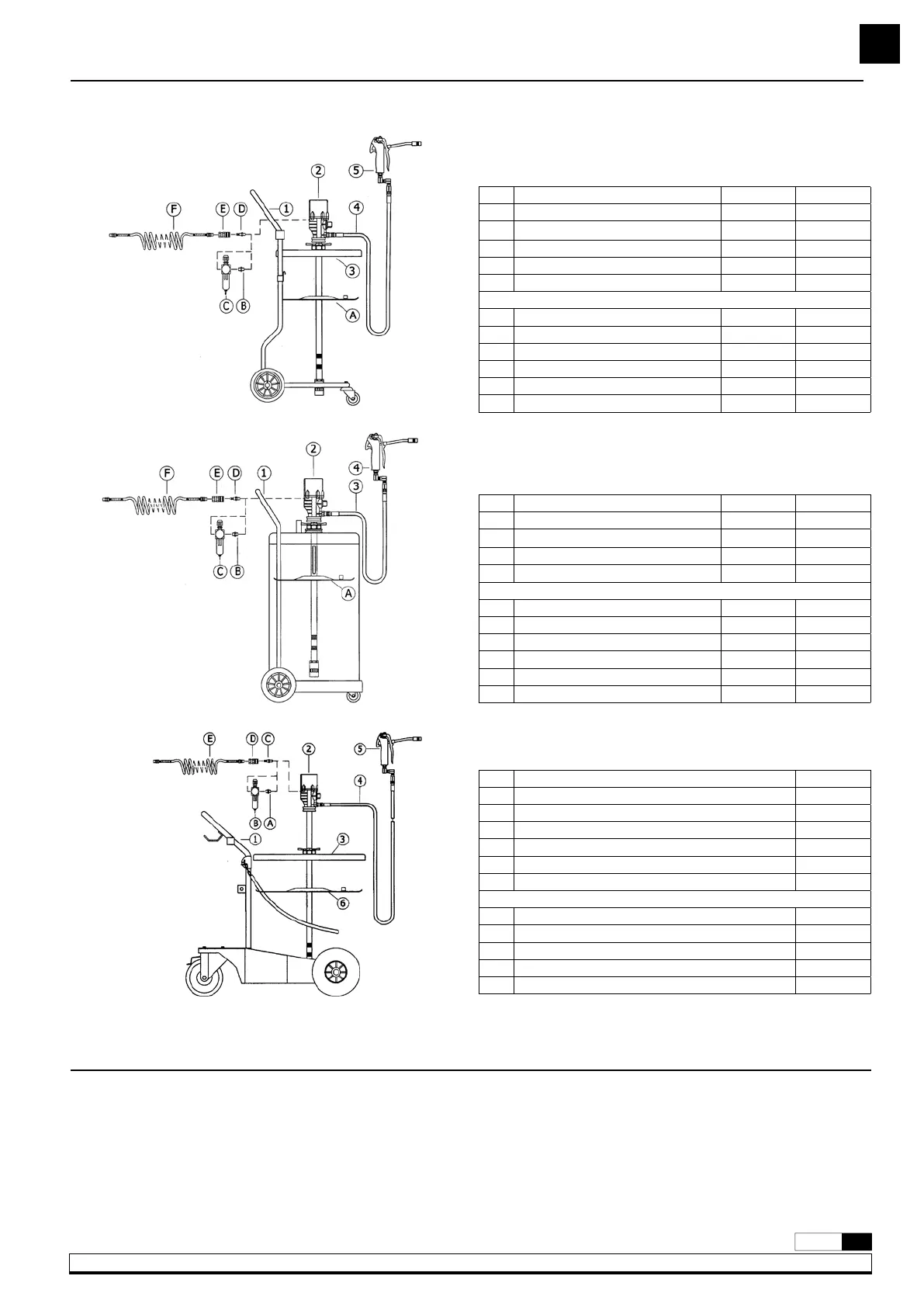

BRANCHEMENT TYPE DE LA POMPE
MODE D’EMPLOI
Cette pompe est auto-amorçante: pour l’amorcer pour la première fois,
il est préférable de brancher l’air à la pompe en augmentant
progressivement la pression de 0 bar à celle désirée à l’aide du
régulateur de pression, tout en maintenant la vanne d’arrêt (un pistolet
à graisse par exemple) ouverte. La pompe sera donc amorcée dès que
la graisse sortira du ou des pistolets à graisse.
NOTE: Il est primordial que le clapet de pied ne soit jamais posé à
même le sol ou au contact de toute autre zone dite « sale » car les
impuretés pourraient sérieusement endommager les joints.
425150 (avec chariot)
425290 (avec chariot)
Numéros (1,2,...etc) inclus, lettres (A,B,...etc) en option.
Pos Description 425150 425290
1 Diable 431000 430000
2 Pompe à graisse 407200 407200
3 Couvercle 418004 418004
4 Flexible de sortie 412103 412102
5 Poignée de graisse 413080 413080
Option
A Plateau suiveur 417002 417002
B Raccord 239000 239000
C Filtre-régulateur 240500 240500
D Embout rapide 259014 259014
E Raccord rapide 253114 253114
F Flexible d’air 243105 243105
482200 (avec carénage de protection avec roués)
482500 (avec carénage de protection avec roués)
Numéros (1,2,...etc.) inclus, lettres (A,B,...etc.) en option.
Pos Description 482200 482500
1 Carénage de protection avec roues 480021 480050
2 Pompe à graisse 404100 407200
3 Flexible de sortie 412102 412103
4 Poignée de graisse 413080 413080
Option
A Plateau suiveur 417005 417002
B Raccord 239000 239000
C Filtre-régulateur 240500 240500
D Embout rapide 259014 259014
E Raccord rapide 253114 253114
F Flexible d’air 243105 243105
428242 (avec chariot)
Numéros (1,2,...etc) inclus, lettres (A,B,...etc) en option.
Pos Description 428242
1 Diable 432814
2 Pompe à graisse 409200
3 Couvercle pour fût 418006
4 Flexible de sortie 412104
5 Poignée de distribution graisse 413080
6 Plateau suiveur 417004
Option
A Raccord 239000
B Filtre-régulateur 240500
C Embout rapide 259014
D Raccord rapide 253114
E Flexible d’air 243105
Fig. 5
Fig. 6
Fig. 7
