ВАРИАНТ СТАНДАРТНОЙ УСТАНОВКИ
СТАЦИОНАРНАЯ УСТАНОВКА

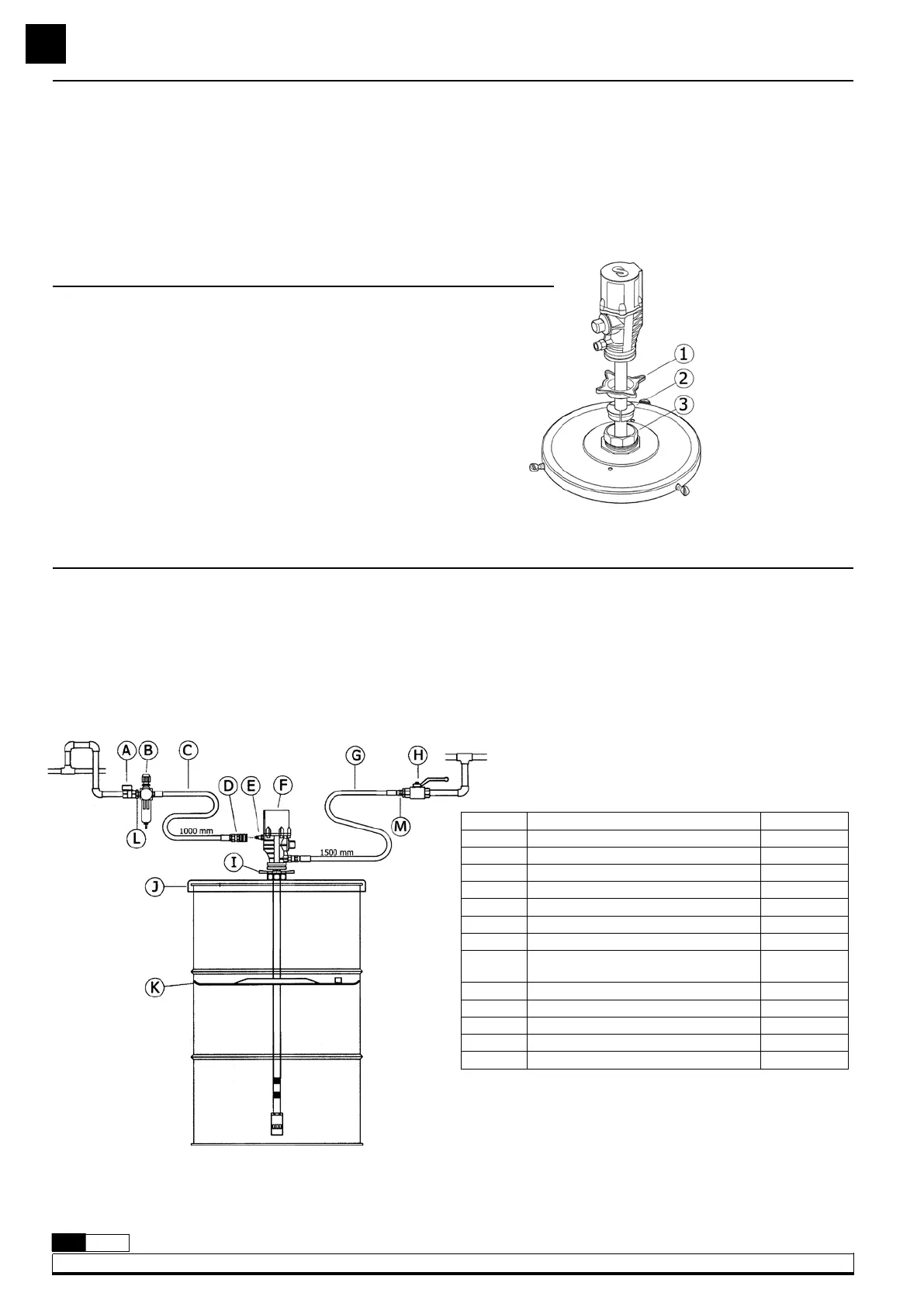

На рис. 3 показан вариант стандартной установки насоса со всеми
приспособлениями, рекомендуемыми для его нормальной работы.
ОПИСАНИЕ
Пневматические возвратно-поступательные поршневые насосы,
предназначенные для использования в системах смазки высокого
давления. Данные насосы могут работать с минеральными
консистентными смазками любого типа (с вязкостью не хуже, чем
у смазки NLGI-2). Данные насосы могут поставляться в виде
УСТАНОВКА
Данные насосы должны устанавливаться на емкостях,
закрываемых крышками, которые снабжаются пробкой 2».
Ослабить звездообразную гайку (1) переходника пробки, чтобы
снять нижнюю гайку, и ввернуть ее в отверстие крышки,
отведенное под пробку 2». Закрепить на всасывающем патрубке
звездообразную гайку (1) и три зажима (2). Опустить насос через
отверстие и закрепить его на требуемой высоте (рис. 2).
Закрепить крышку на емкости.
Рис. 2
Позиция Название Cód.
A Клапан отсечки подачи воздуха 950319
B Фильтр с регулятором 240500
C Воздушный шланг 246010
D Быстроразъемное соединение 253114
E Соединительный патрубок 259014
F Насос PM3 со степенью сжатия 55:1 409200
G Масляный шланг 412190
H
Клапан отсечки подачи
консистентной смазки
950304
I Переходник пробки 410000
J Крышка (емкости весом 185 кг) 418006
K Прижимная следящая пластина 417004
L Штуцер 239005
M Штуцер 945516
отдельных устройств или в составе комплексных систем со всеми
элементами, необходимыми для установки. Могут монтироваться
как на подвижных установках, так и на неподвижных емкостях,
подсоединенных к распределительной сети.
ПРИМЕЧАНИЕ: Давление подаваемого сжатого воздуха должно
находиться в диапазоне от 3 до 10 бар (40 - 140 фунт/дюйм2), особо
рекомендуется рабочее давление 6 бар (90 фунт/дюйм2). Для
перекрытия подачи сжатого воздуха в конце рабочего дня
необходимо установить отсечной клапан. (Если не перекрыть
подачу воздуха, то возникновение утечки консистентной смазки в
выпускном контуре может привести к автоматическому включению
насоса, который начнет опорожнять емкость).
Рис. 3
