RU
Пози
ция
Название 424170 424172 424150 424152
1 Тележка для емкости - - 430000 430000
2 Масляный насос 404100 404100 404100 404100
3 Рукоятка для переноски 741603 741602 741603 741603
4 Крышка емкости 418013 418002 418013 418002
5 Выпускной шланг 412102 412102 412102 412102
6 Нагнетатель консистентной
смазки
413080 413080 413080 413080
Дополнительные устройства
A Прижимной следящий диск 417006 417001 417006 417001
B Штуцер 239000 239000 239000 239000
C Фильтр с регулятором 240500 240500 240500 240500
D Соединительный патрубок 259014 259014 259014 259014
E Быстроразъемное
соединение
253114 253114 253114 253114
F Воздушный шланг 243105 243105 243105 243105
424170 (без тележки)
424172 (без тележки)
424150 (с тележкой)
424152 (с тележкой)

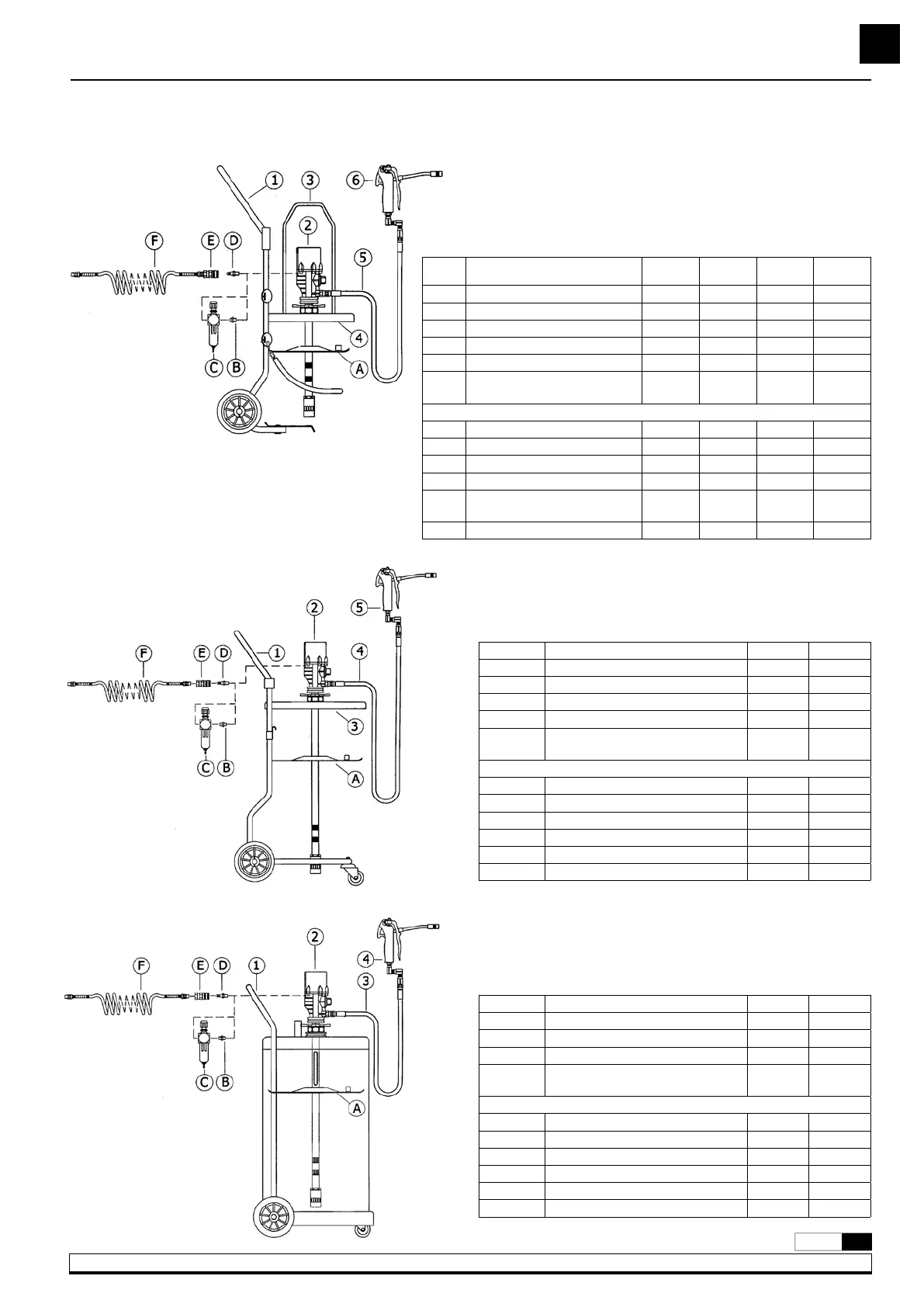

Номера (1, 2, ...) обозначают устройства, входящие в комплект
поставки, а буквы (A, B, ...) – дополнительные устройства.
ПЕРЕДВИЖНЫЕ УСТРОЙСТВА
ВАРИАНТ СТАНДАРТНОЙ УСТАНОВКИ
425150 (без тележки)
425290 (без тележки)
Номера (1, 2, ...) обозначают устройства, входящие в комплект
поставки, а буквы (A, B, ..) – дополнительные устройства.
Позиция Название 425150 425290
1 Тележка для емкости 431000 430000
2 Масляный насос 407200 407200
3 Крышка емкости 418004 418004
4 Выпускной шланг 412103 412102
5 Нагнетатель консистентной
смазки
413080 413080
Дополнительные устройства
A Прижимной следящий диск 417002 417002
B Штуцер 239000 239000
C Фильтр с регулятором 240500 240500
D Соединительный патрубок 259014 259014
E Быстроразъемное соединение 253114 253114
F Воздушный шланг 243105 243105
Позиция Название 482200 482500
1 Защитный щиток с колесиками 480021 480050
2 Масляный насос 404100 407200
3 Выпускной шланг 412102 412103
4
Нагнетатель консистентной
смазки
413080 413080
Дополнительные устройства
A Прижимной следящий диск 417005 417002
B Штуцер 239000 239000
C Фильтр с регулятором 240500 240500
D Соединительный патрубок 259014 259014
E Быстроразъемное соединение 253114 253114
F Воздушный шланг 243105 243105
482200 (с защитным щитком на колесиках)
482500 (с защитным щитком на колесиках)
Номера (1, 2, ...) обозначают устройства, входящие в комплект
поставки, а буквы (A, B, ...) – дополнительные устройства.
Рис. 5
Рис. 4
Рис. 6
