RU

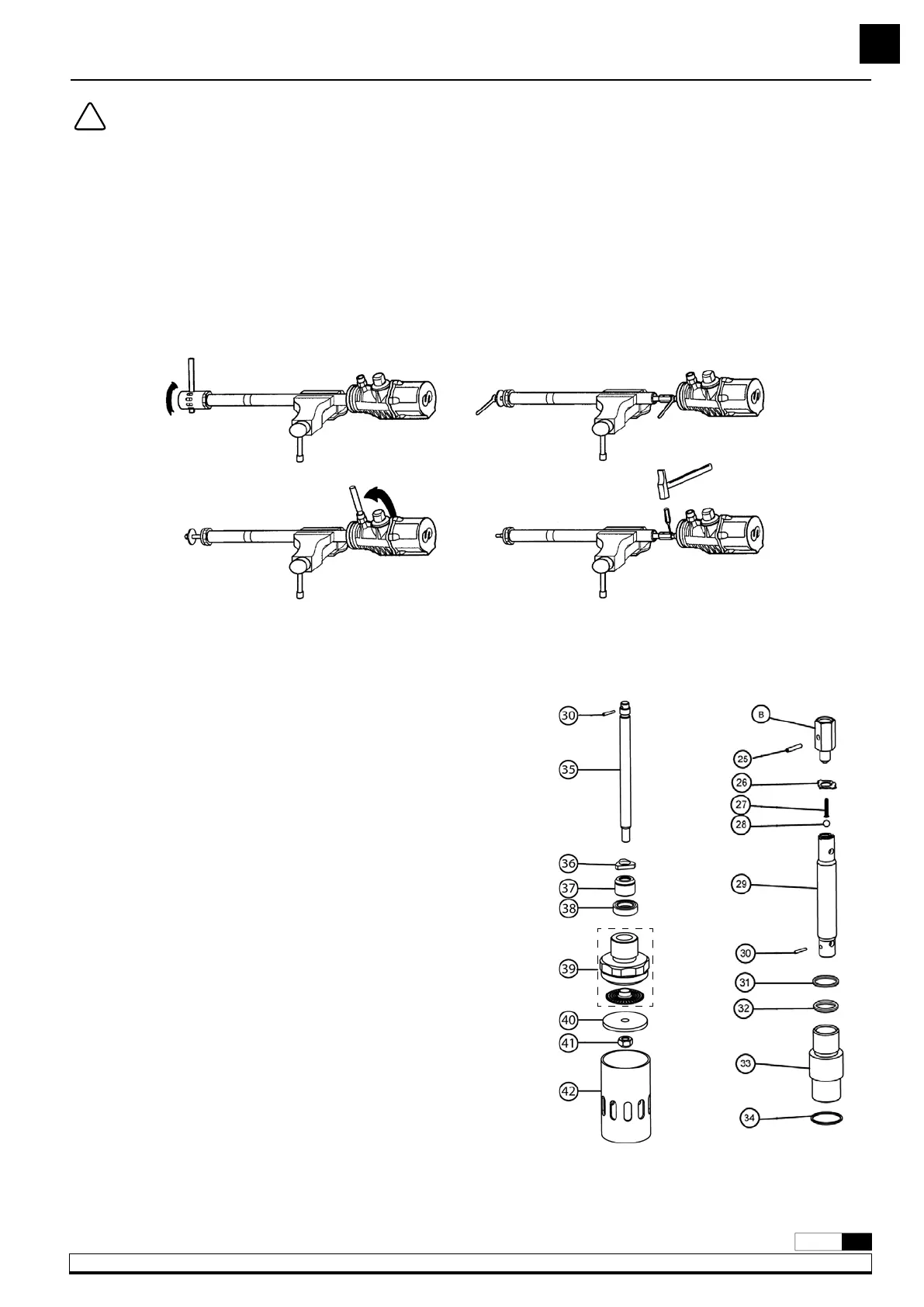

ПОРЯДОК РЕМОНТА И ОЧИСТКИ
ОТСОЕДИНЕНИЕ ПНЕВМАТИЧЕСКОГО ДВИГАТЕЛЯ ОТ НАСОСА
1. Установить насос в тисках в горизонтальном положении, зажав ее всасывающий патрубок.
2. Вывернуть патрубок (42) впускного фильтра из головки (39) впускного фильтра (рис. 8).
3. Отсоединить корпус пневматического двигателя от впускного патрубка, используя стержень с резьбой (рис. 9), и вытянуть его до
полного освобождения. При этом открывается соединительная гайка.
4. Вставить трубный ключ в проточку в нижней части пневмопоршня, отвернуть гайку (41) и снять шайбу (40) (рис. 10).
5. Извлечь штифт (25) из верхней части соединительной гайки (рис. 11) и отсоединить корпус пневматического двигателя от
всасывающего патрубка.
Рис. 10
Рис. 11
ПРЕДУПРЕЖДЕНИЕ: Прежде чем приступать к работам по техническому обслуживанию или ремонту оборудования,
следует отсоединить подачу сжатого воздуха и открыть разгрузочный клапан для сброса давления консистентной
смазки.
!
ВСАСЫВАЮЩИЙ КЛАПАН (РИС. 12)
1. Отвернуть всасывающий патрубок с впускным фильтром (39)
от цилиндра высокого давления. Закрепить всасывающий
патрубок в тисках, отвернуть впускной фильтр (39) и снять
седло (38) всасывающего клапана, всасывающий клапан (37)
и шайбу (36) клапана.
2. Очистить эти детали и заменить их в случае повреждения.
Произвести сборку насоса, выполняя приведенные выше
инструкции в обратном порядке.
Рис. 12 Рис. 13
ЦИЛИНДР И ПОРШЕНЬ ВЫСОКОГО ДАВЛЕНИЯ
(РИС. 13)
1. Пропустить стальную спицу (с рекомендуемым диаметром 0,4 мм)
через нижнее отверстие подачи смазки, расположенное в поршне
высокого давления (29), и вывернуть поршень из корпуса (B)
клапана консистентной смазки.
2. Очистить шарик (28) клапана консистентной смазки и седло
шарика в поршне высокого давления (29). Заменить
поврежденные детали.
3. Если поршень высокого давления (29) поврежден, отсоединить
от всасывающего патрубка и всасывающего клапана (33)
также и цилиндр высокого давления (33), чтобы проверить
его. Произвести сборку насоса, выполняя приведенные выше
инструкции в обратном порядке.
ПРИМЕЧАНИЕ: Поршень и цилиндр высокого давления всегда
следует заменять одновременно.
Рис. 8
Рис. 9
