ПОРЯДОК РЕМОНТА И ОЧИСТКИ

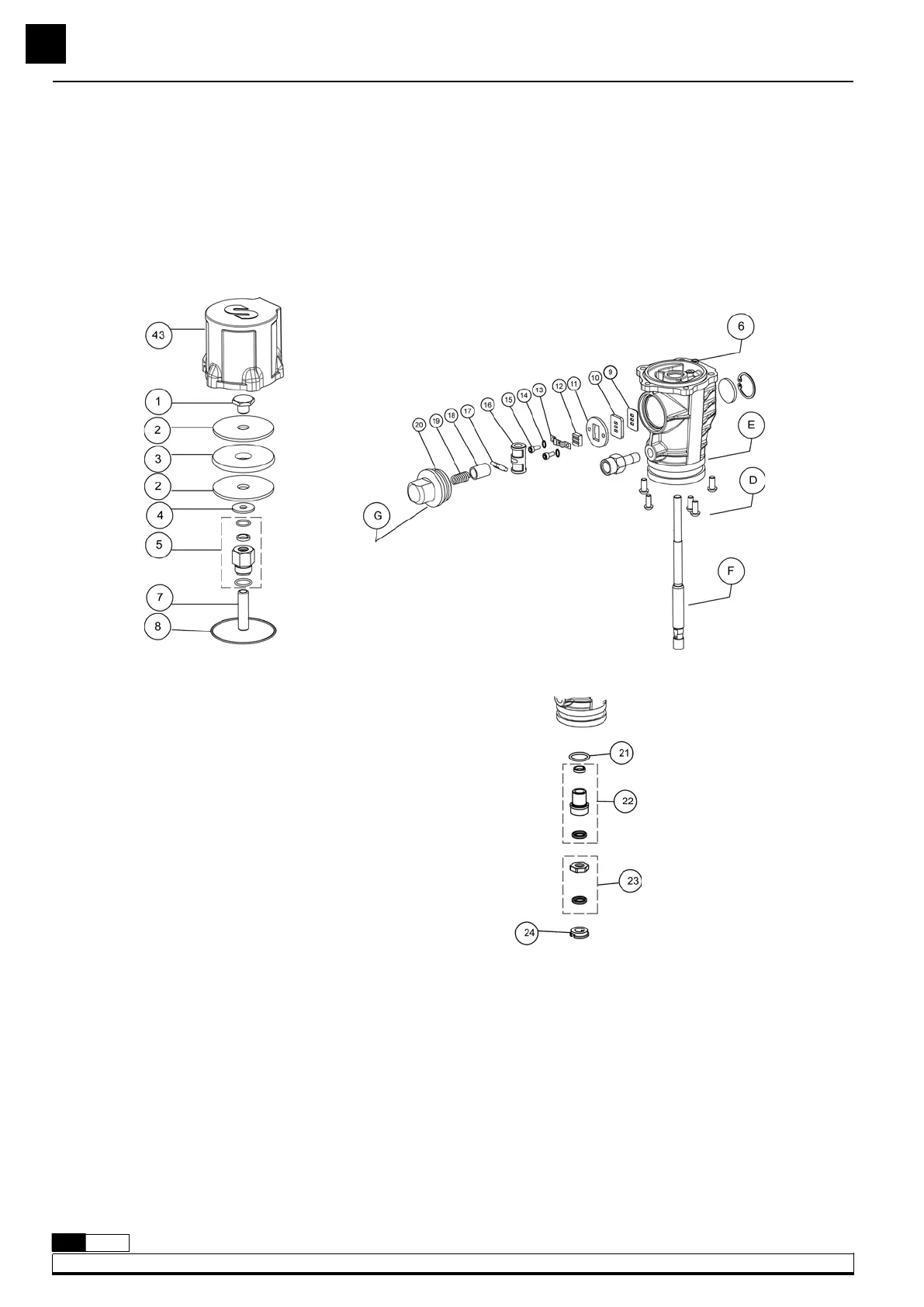

РЕВЕРСИРУЮЩЕЕ УСТРОЙСТВО И ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ (РИС. 14)
1. Зафиксировать подходящим образом корпус пневматического двигателя и ослабить 5 винтов (D) для снятия оправки (43)
пневматического двигателя.
2. Вставить трубный ключ в проточку в нижней части пневмопоршня. С помощью другого гаечного ключа отвернуть гайку (1)
пневмопоршня и снять детали (1), (2), (3) и (4).
3. Потянуть шток пневмопоршня вниз и полностью извлечь его из корпуса пневматического двигателя.
4. Отвернуть пружинную гайку (G) от корпуса пневматического двигателя и снять детали (G), (20), (19), (18) и (17).
5. Вывернуть винты (15) и снять детали (14), (13), (12), (11), (10) и (9).
Рис. 15
УПЛОТНЯЮЩИЙ КОМПЛЕКТ И УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО (РИС. 15)
1. Извлечь шток пневмопоршня из корпуса пневматического
двигателя, действуя согласно процедуре, описанной для
пневматического двигателя.
2. Снять уплотняющий комплект (22-24) и уплотнительное кольцо
(21). Заменить эти детали и очистить посадочное место под
уплотнительное кольцо.
ПРИМЕЧАНИЕ: Важно устанавливать эти детали в определенном
порядке. Сначала следует правильно установить уплотнительное
кольцо по месту внутри корпуса двигателя. Затем вставить большой
и маленький уплотняющий комплект.
Рис. 14
