40

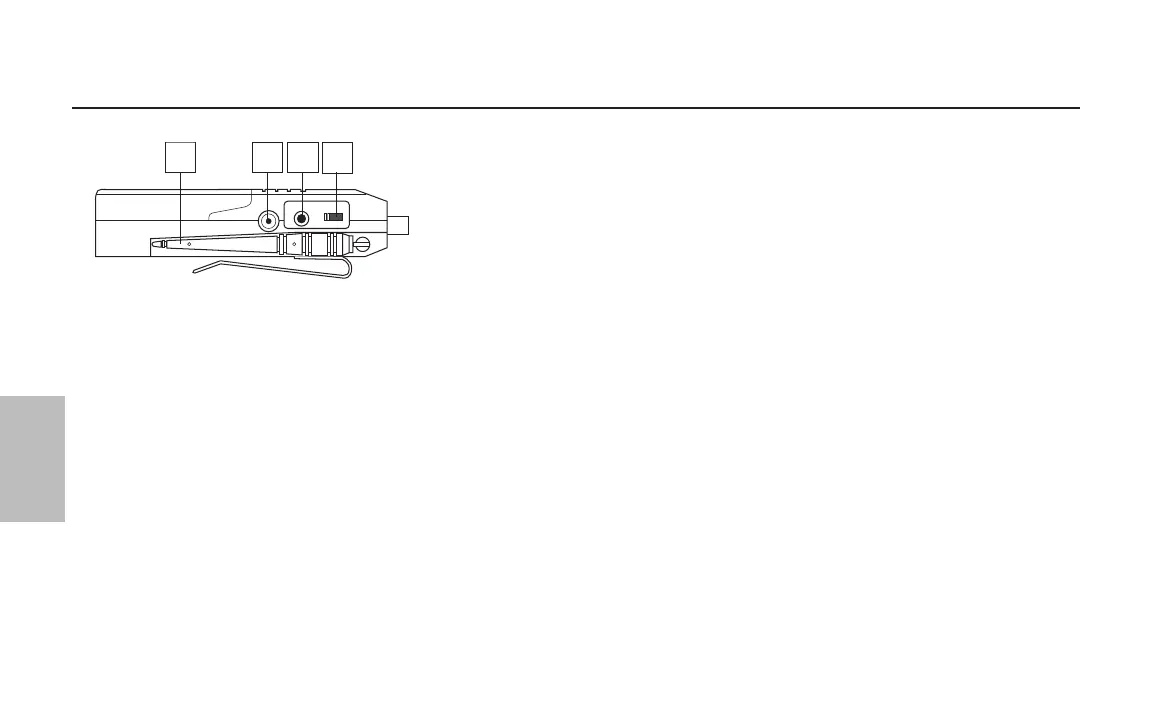

Übersicht - Empfänger UM1
Samson AirLine
5. SQL-(„Squelch“)-Regler - Dieser Regler bestimmt den maximalen
Empfangsbereich des UM1 vor dem Abschneiden des Audiosignals. Obwohl Sie den
Regler mit Hilfe des beiliegenden Plastikschraubdrehers einstellen können, empfe
-
hlen wir Ihnen, die werkseitige Einstellung beizubehalten. Weitere Informationen
erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 46 dieses
Handbuches.
6. Batteriefach - Legen Sie eine normale 9-Volt-Batterie ein, wobei Sie auf die
Polaritäten der Batterie (+ und -) achten müssen. Obwohl Sie wiederaufladbare
Batterien (NiCad-Akkus) verwenden können, reduziert deren Verwendung die maxi
-
male Betriebszeit auf nicht mehr als vier Stunden. WARNUNG: Legen Sie die Batterien niemals umgekehrt in das Fach ein, da ansonsten der
UM1 beschädigt werden könnte, und Ihre Garantie erlischt.
7. Plastikschraubdreher - Dieser Schraubdreher wurde speziell für die Einstellung des SQL-Reglers (s. Nr 4 ) vorgesehen. Weitere
Informationen erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 46 dieses Handbuches.
8. Antennen (A und B) - Die Antennen haben einen Drehradius von 360°, um eine optimale Aufstellung zu ermöglichen. Bei normalem
Betrieb sollten die beiden Antennen senkrecht aufgestellt werden. Beide Antennen lassen sich zum Transport des UM1 einschieben. Weitere
Informationen erhalten Sie unter Seite 46 dieses Handbuches.
9. DC-Eingang - Dieser Anschluß erlaubt Gleichstrom von 6-13 Volt von Ihrer Videokamera zu erhalten (+ - Inneres; - - Äußeres). Schließen
Sie auf Wahl den Samson AC300R Adapter an diesen Eingang an, um eine aufladbare 9-Volt NiCad-Batterie wieder aufzuladen.
10. Ausgang (unsymmetriert)* - Benutzen Sie diesen 3,5 mm Mini-Anschluß (1 KOhm max.), wenn Sie den UM1 mit Audiogeräten, die
einen Pegel von -10 dBu (Consumer-Pegel) benötigen, verbinden möchten.
30 20 10
LEVELOUT UNBAL
DC INPUT
10
9
11
8
DEUTSCHE
