41
Samson AirLine
11. Audio-Ausgangspegelregler - Dieser Regler stellt den Audio-Ausgangspegel
des symmetrierten und unsymmetrierten Ausgangs (s. Nr 10 und Nr 14) auf -30 dBm
(Mikrofonpegel), -20 dBm oder -10 dBm (Line-Pegel) ein. Weitere Informationen
erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 46 dieses
Handbuches.
12. Lautstärkeregler - Diese Taste regelt den Pegel des Audiosignals, das dem
Kopfhörer-Ausgang zugesendet wird (s. unter Nr 13).
13. Kopfhörer-Ausgang - Verbinden Sie einen Stereo-Kopfhörer mit diesem 3,5 mm Mini-Anschluß, um das vom UM1 ausgehende Signal
zu empfangen. Wir empfehlen die Benutzung von 30 Ohm-Kopfhörer. Der Pegel des Kopfhörersignals kann mit Hilfe des Pegelreglers (s.
unter Nr 12) eingestellt werden. Der maximaler Ausgangwert ist 240 mW @ 30 Ohm.
14. Ausgang (symmetriert)* - Benutzen Sie diesen elektronisch unsymmetrierten Mini-XLR-Anschluß, wenn Sie den UM1 mit einer fachli
-
chen (+4dBu) Audio-Ausstattung verbinden. Die Impedanz beträgt 600 Ohm. Die Belegung der Stifte ist wie folgt: Pin 1 Erde, Pin 2 Plus-Pol
und Pin 3 Minus-Pol.
15. Aussteuerungsanzeigetaste - Diese Taste besitzt drei Einstellungsmöglichkeiten, die die Funktion der auf der Vorderseite befindli
-
chen Aussteuerungsanzeige bestimmt (s. unter Nr 2 der vorherigen Seite). Durch die linke „RF“-Einstellung zeigt die Aussteuerungsanzeige
die Stärke des empfangenen RF-Signals an. Durch die mittlere „BATTERY“-Einstellung zeigt sie die Batterieleistung an, indem sie angibt,
ob die Batteriestärke niedrig „low“ (rot), mittelmäßig „mid“ (gelb) oder hoch „high“ (grün) ist. (Bemerkung: Wenn die rote („low“) Anzeige
leuchtet, schwächt die Leistung ab, und die Batterie muß ausgewechselt werden.) Die rechte „OFF“-Einstellung schaltet die gesamte
Aussteuerungsanzeige aus und verlängert somit die Batterieleistung.
* Falls notwendig, können Sie den unsymmetrierten und symmetrierten Ausgang gleichzeitig benutzen.

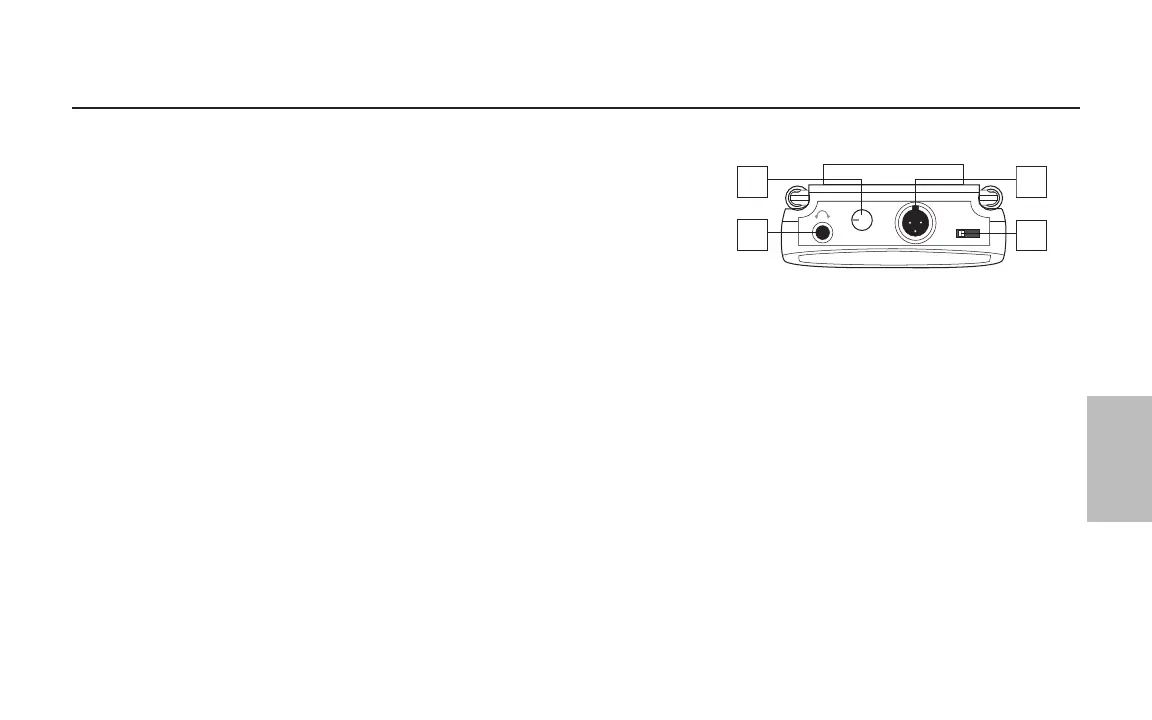

Übersicht - Empfänger UM1
PHONES
LEVEL
O
U
T
P
U
T
B
A
L
A
N
C
E
D
METER
RF OFF
12
13
14
15
BATT.
DEUTSCHE
