Regler und Funktionen

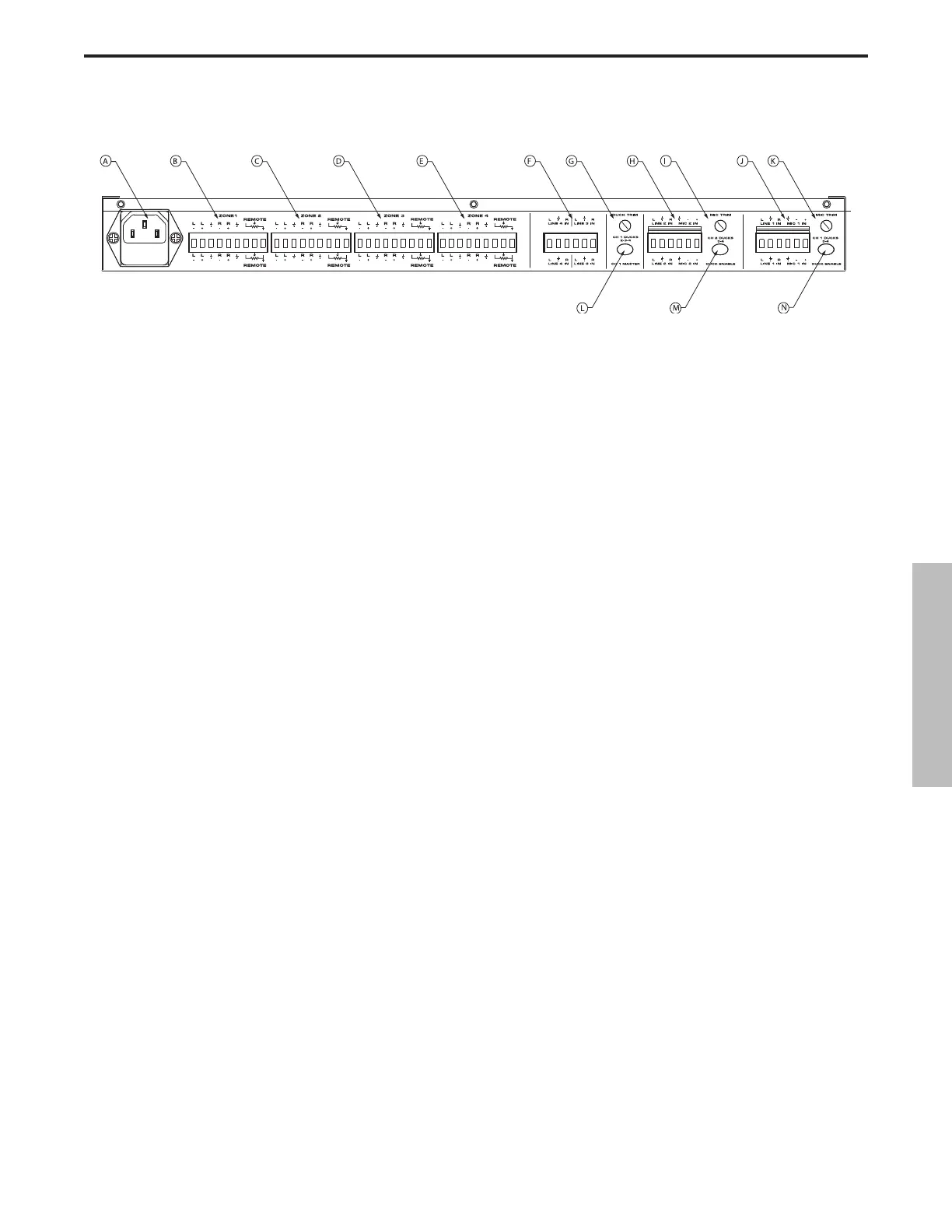

Layout der Rückseite
I MIC TRIM – Mit diesem Drehregler stellen Sie
die Eingangsempfindlichkeit des Mikrofon-Vor-
verstärkers von Kanal 2 ein.
J MIC/LINE 1 – Hier können Sie ein Stereo-Ein-
gangssignal mit Line-Pegel und ein Mono-
Mikrofonsignal für Kanal 1 anschließen.
K MIC TRIM
– Mit diesem Drehregler stellen Sie
die Eingangsempfindlichkeit des Mikrofon-Vor-
verstärkers von Kanal 1 ein.
L CH 1 MASTER-Schalter – Mit diesem Schalter
aktivieren Sie die Ducking-Funktion bei den
Kanälen 2, 3 und 4.
M DUCK ENABLE – Bei gedrücktem Schalter
fungiert Kanal 2 als Ducking Master und der
Pegel der Kanäle 3 und 4 wird automatisch
abgesenkt, wenn ein Mikrofonsignal auf Kanal
2 empfangen wird.
N DUCK ENABLE – Bei gedrücktem Schalter
fungiert Kanal 1 als Ducking Master und der
Pegel der Kanäle 3 und 4 wird automatisch
abgesenkt, wenn ein Mikrofonsignal auf Kanal
1 empfangen wird.
A NETZEINGANG/SICHERUNGSHALTERUNG – Schlie-
ßen Sie hier das mitgelieferte 3-polige IEC-Netzkabel
an.
B ZONE 1 OUTPUT – Dieser Anschluss umfasst die
symmetrischen linken und rechten Ausgänge von
Zone 1 sowie den Anschluss für die Pegel-Fernsteu-
erung (REMOTE).
C ZONE 2 OUTPUT
– Dieser Anschluss umfasst die
symmetrischen linken und rechten Ausgänge von
Zone 2 sowie den Anschluss für die Pegel-Fernsteu-
erung (REMOTE).
D ZONE 3 OUTPUT – Dieser Anschluss umfasst die
symmetrischen linken und rechten Ausgänge von
Zone 3 sowie den Anschluss für die Pegel-Fernsteu-
erung (REMOTE).
E ZONE 4 OUTPUT
– Dieser Anschluss umfasst die
symmetrischen linken und rechten Ausgänge von
Zone 4 sowie den Anschluss für die Pegel-Fernsteu-
erung (REMOTE).
F LINE 3 UND 4 INPUT - Hier schließen Sie die linken
und rechten Eingangssignale für LINE 3 und 4 an.
G DUCK TRIM – Mit diesem Drehregler bestimmen Sie,
wie stark der Signalpegel bedämpft wird, wenn das
Mikrofon die DUCK-Schaltung aktiviert.
H MIC/LINE 2 – Hier können Sie ein Stereo-Eingangs-
signal mit Line-Pegel und ein Mono-Mikrofonsignal
für Kanal 2 anschließen.
