PCB Diagram and Parts List
5-6 Samsung Electronics
■ MXD-U000XN

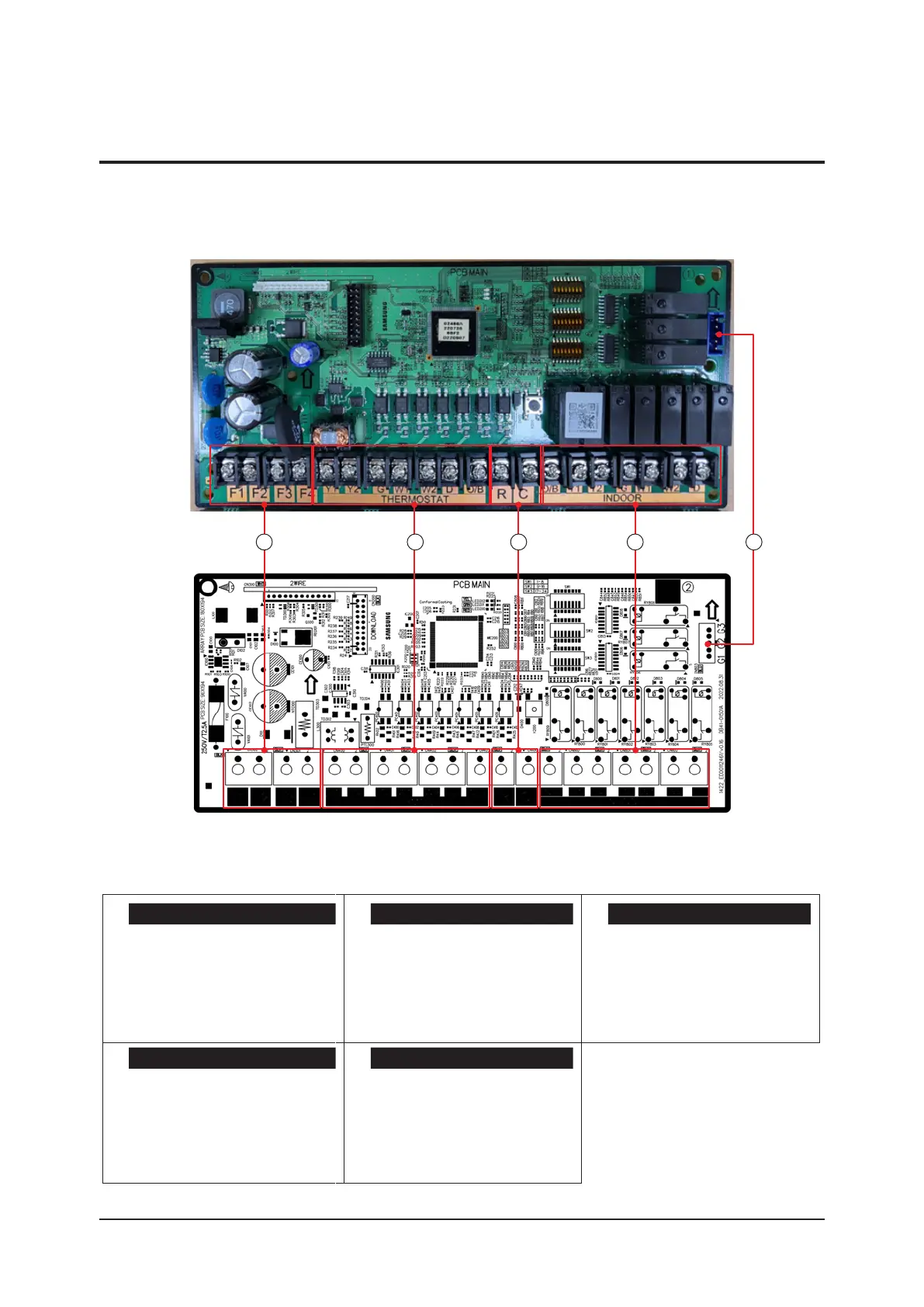

5-4. AHU Control Unit PBA
①
CN301-302 - COMMUNICATION
②
CN400-403 -THERMOSTATE ↔ ACU
③
CN100, CN403 - AC24V POWER INPUT
#301_1 : F3
#301_2 : F4
#302_1 : F1 : ODU ↔ ACU COMMUNICAITON
#302_2 : F2 : ODU ↔ ACU COMMUNICAITON
#400_1 : Y1 : SIGNAL INPUT(AC24V)
#400_2 : Y2 : SIGNAL INPUT(AC24V)
#401_1 : G : SIGNAL INPUT(AC24V)
#401_2 : W1 : SIGNAL INPUT(AC24V)
#402_1 : W2 : SIGNAL INPUT(AC24V)
#402_2 : DHUM : SIGNAL INPUT(AC24V)
#403_1 : O/B : SIGNAL INPUT(AC24V)
#403_2 : R : AC24V
#100_1 : C : AC24V
④
CN800-802, CN100 - INDOOR ↔ ACU
⑤
CN803 - FAN CONTROL
#100_2 : O/B : SIGNAL OUTPUT(AC24V)
#800_1 : Y1 : SIGNAL OUTPUT(AC24V)
#800_2 : Y2 : SIGNAL OUTPUT(AC24V)
#801_1 : G : SIGNAL OUTPUT(AC24V)
#801_2 : W1 : SIGNAL OUTPUT(AC24V)
#802_1 : W2 : SIGNAL OUTPUT(AC24V)
#802_2 : DHUM : SIGNAL OUTPUT(AC24V)
#803_1 : G3 : SIGNAL OUTPUT(AC24V)
#803_2 : -
#803_3 : G2 : SIGNAL OUTPUT(AC24V)
#803_4 : -
#803_5 : G1 : SIGNAL OUTPUT(AC24V)
1 2 3 4 5
