Diffusore centrale
Anteriore superiore (
dx
)
Subwoofer
Diffusore surround
(
dx
)
Anteriore superiore (
sx
)

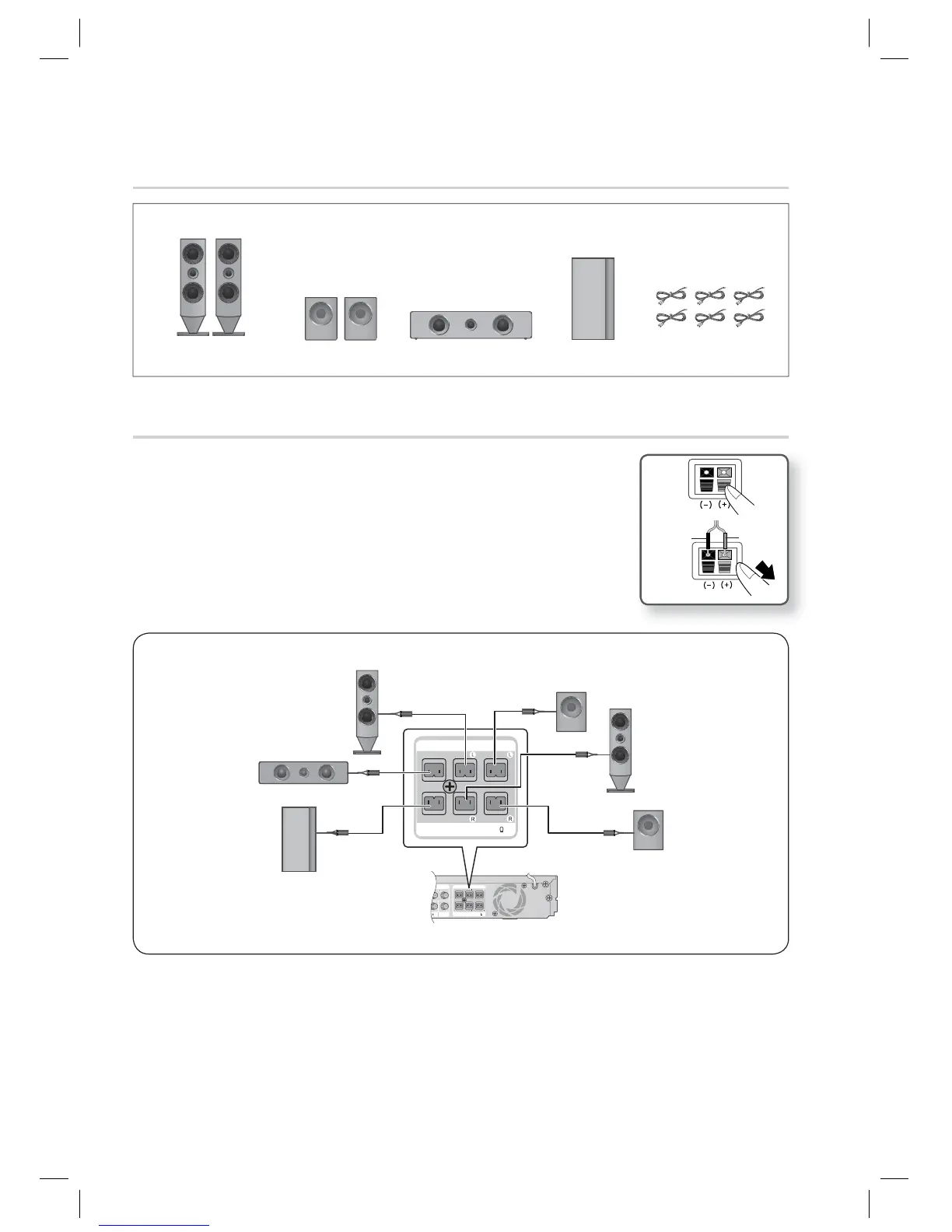

Collegamento dei diffusori
Premere verso il basso la linguetta del terminale sul retro del diffusore.
Inserire il fi lo nero nel terminale nero (–) e il fi lo r osso nel terminale rosso
(+), quindi rilasciare la linguetta.
Collegare le spine sul retro del prodotto facendo corrispondere i colori delle
spine a quelli dei connettori.
1.
2.
3.
Nero
Rosso
Diffusore surround
(
sx
)
ANTERIORI SURROUND
CENTRALE
SUBWOOFER
CAVI DIFFUSORI
(L)
(L) (R)
(R)
