Samsung HT-D6500 - Connexion des Enceintes

18 Français
Branchements
Composants des enceintes
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
VIDEO OUT
SURROUND
SUBWOOFER
CENTER FRONT
SURROUND
ONENT OUT
VIDEO OUT
NT OUT
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
SURROUND
SUBWOOFER
CENTER FRONT
SURROUND
Enceinte centrale
Avant supérieure (D)
Caisson de graves
Enceinte ambiophonique de
gauche (D)
Avant supérieure (G)

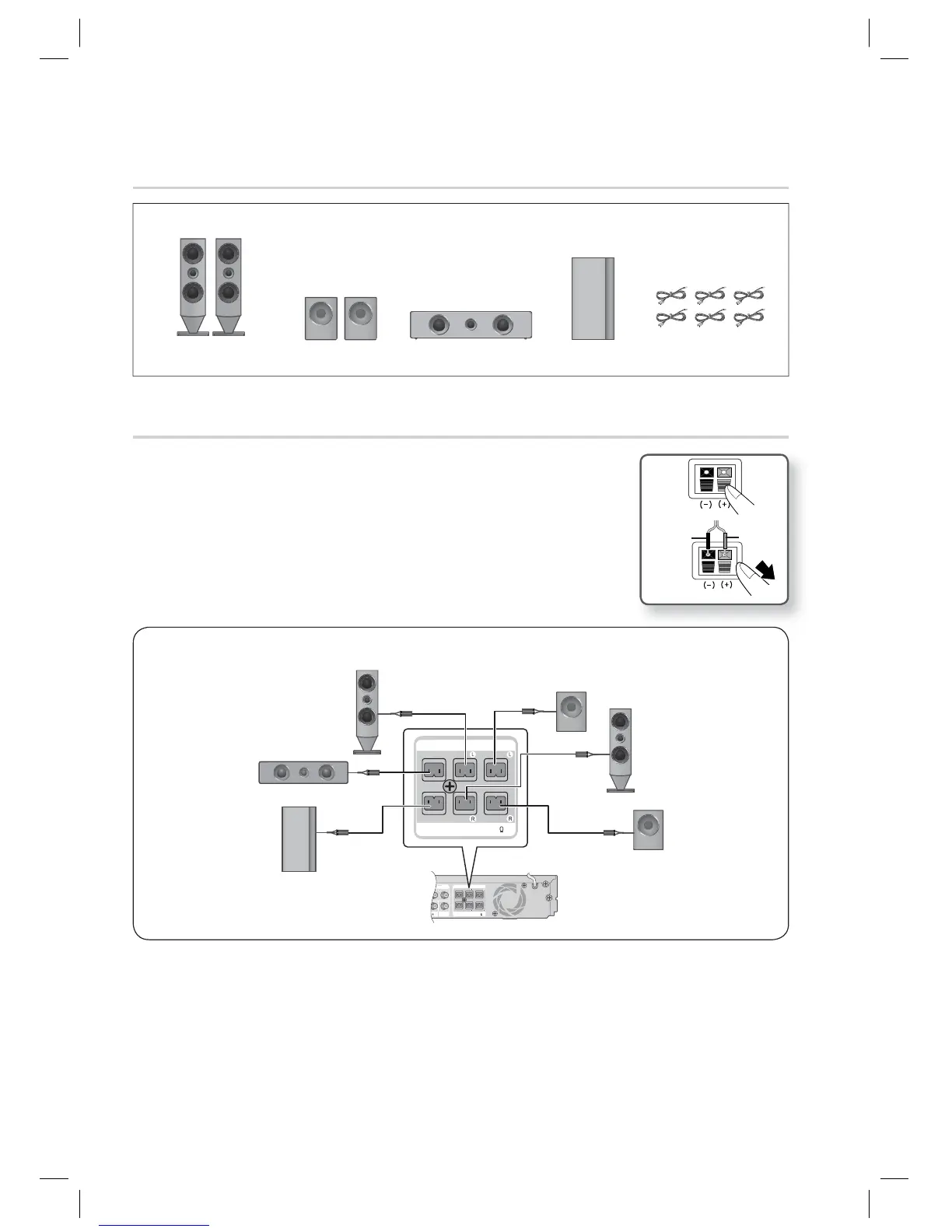

Connexion des enceintes
Appuyez sur la languette de la borne située à l’arrière de l'enceinte.
Insérez le fi l noir dans la borne noire (–) et le fi l rouge dans la borne rouge
(+), puis relâchez la languette.
Branchez les fi ches de connexion situées à l’arrière du produit en
faisant concorder les couleurs des fi ches et des prises d’enceinte.
1.
2.
3.
Noir
Rouge
Enceinte ambiophonique
de gauche (G)
AVANT AMBIOPHONIQUE
CENTRE
CAISSON DE GRAVES CÂBLE D’ENCEINTE
(G)
(G) (D)
(D)
