Führen Sie die Köpfe der Kunststoffkopfschraube durch
die Öffnungen der Tischnuten (Fig. 10).
Richten Sie den Fräsanschlag in der gewünschten Po-
sition aus und ziehen Sie die Kunsstoffkopfmuttern an
(Fig. 11).
Teile für Rückschlagsicherungsanschlag
1 Rückschlagsicherungsanschlag
1 Befestigungswinkel
Befestigungsteile für Rückschlagsicherungsan-
schlag
2 Kreuzschlitzschrauben M5 x 10
2 Scheiben 5mm
2 Sicherungsring 5mm
2 Schlossschrauben M6 x 25
2 Scheiben 6mm
2 Flügelmuttern M6
Montage des Rückschlagsicherungsanschlags
• Finden Sie in der Mitte auf der Vorderseite der Ma-
schine die zwei Löcher (Fig. 12).
• Danach richten Sie den Befestigungswinkel an den
zwei Löchern aus (Fig. 13).
• Führen Sie die zwei Kreuzschlitzschrauben, Beilag-
scheiben und Sicherungsringe in die Löcher ein, dann
ziehen Sie sie mit einem Kreuzschraubendreher fest
an.
• Anschließend installieren Sie den Rückschlagsiche-
rungsanschlag so, dass er sich schieben und auf die
Stärke des Werkstücks einstellen lässt.
• Nach der Einstellung xieren Sie ihn mithilfe der zwei
Schlossschrauben, Beilagscheiben und 2 Flügelmut-
tern (Fig.14)
Einstellen der Arbeitstiefe
Zum Einstellen oder Verringern der Spindelhöhe (dient
zum Einstellen der Höhe der Fräsmesser) drehen Sie
den Handgriff (Fig. 2, 6), um die Höhe nach Wunsch zu
verringern oder zu vergrößern.
Zu Ihrer Sicherheit wird es bei den meisten Arbeiten drin-
gend empfohlen, mit dem niedrigsten Fräser in Bezug
auf die Tischoberäche zu arbeiten.

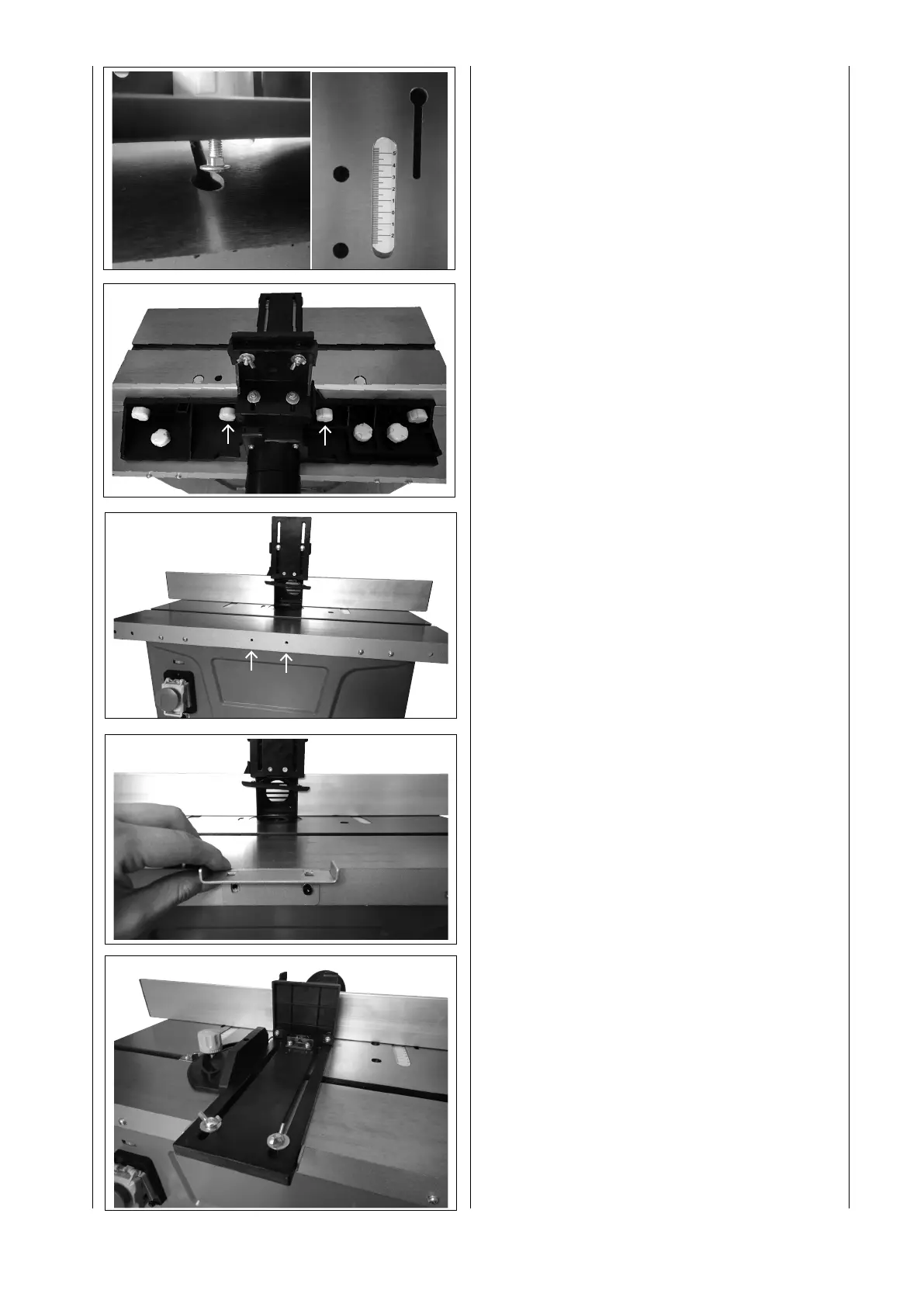

Fig. 10
