Befestigungsteile für Tischverbreiterungen:
8 Inbusschrauben M5 x 20
6 Inbusschrauben M5 x 12
8 Scheiben 5mm klein
6 Scheiben 5mm groß
8 Sechskantmuttern M5
14 Sicherungsringe 5mm

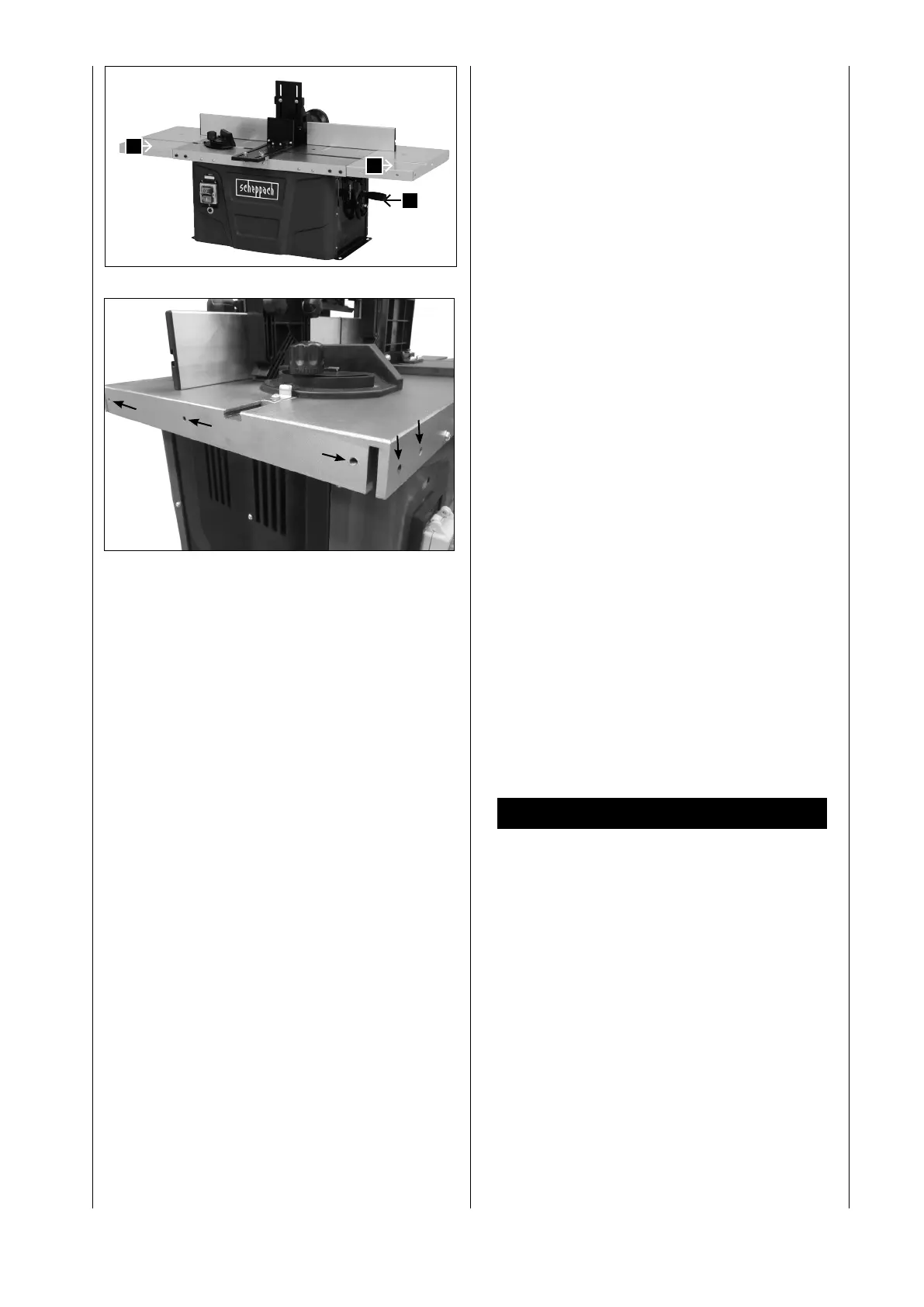

Montage der Tischverbreiterungen Fig.2, 2.1, 11 und
12
Die Tischverbreiterungen vergrößern die Tischoberä-
che und ermöglichen damit das Bearbeiten großer Werk-
stücke und das Ausführen besonderer Fräsarbeiten.
Verlängerungstisch auf beiden Seiten mit je 4 Inbus-
schrauben M5x20, 4Scheiben, 4Sicherungsringe und 4
Sechskantmuttern M5 seitlich und mit je 3 Inbusschrau-
ben M5x12, 3Scheiben und 3 Sicherungsringe stirnseitig
am Tisch befestigen.
Tisch plan ausrichten und alle Schrauben fest anziehen.
Anschluss der Fräsmaschine an eine Absauganlage
Ein Anschluss an eine externe Absauganlage zum Absau-
gen von Staub und Spänen (nicht mitgeliefert) ist vorgese-
hen.
Schieben Sie den Saugschlauch der Absauganlage
auf den Absaugstutzen hinten am Fräsanschlag. Für
Schläuche mit einem Durchmesser von 100 mm nden
Sie einen konischen Adapter in der Verpackung.
Inbetriebnahme
Achtung: Die Fräsmaschine hat eine Achse, die ver-
tikal auf dem horizontalen Tisch steht. Die Achse dient
der Aufnahme der Fräswerkzeuge, Scheiben und Form-
fräser. Die Fräsmaschine wird genutzt zur Herstellung
von Friesen, einfachen oder mehrfachen Vertiefungen,
Nuten, Falzen, Prolen und Gegenprolen auf geraden
Oberächen, usw.
Mit der Fräsmaschine dürfen nur Fräser bis 50 mm
Durchmesser verwendet werden. Wenn größere Durch-
messer erforderlich sind, empfehlen wir das Arbeiten in
mehreren Schritten und das wiederholte Anpassen mit-
hilfe des Höhenstellknopfes, oder das schrittweise Ein-
stellen des Anschlags.
6
Fig. 2
11
12
Fig. 2.1
