8.12 Regolazione del laser (Fig. 18)
Nel caso in cui il laser (32) non dovesse indicare la cor-
retta linea di taglio, questo può essere regolato di con-
seguenza. Per fare ciò, aprire le viti (32b) e rimuovere
il coperchio anteriore (32a). Allentare le viti a croce (D)
e regolare il laser spostandolo lateralmente, in modo
che il raggio del laser incontri i denti di taglio della lama
della sega (6).
Dopo aver regolato e stretto il laser, montare il coper-
chio anteriore e serrare a mano le due viti (32b).

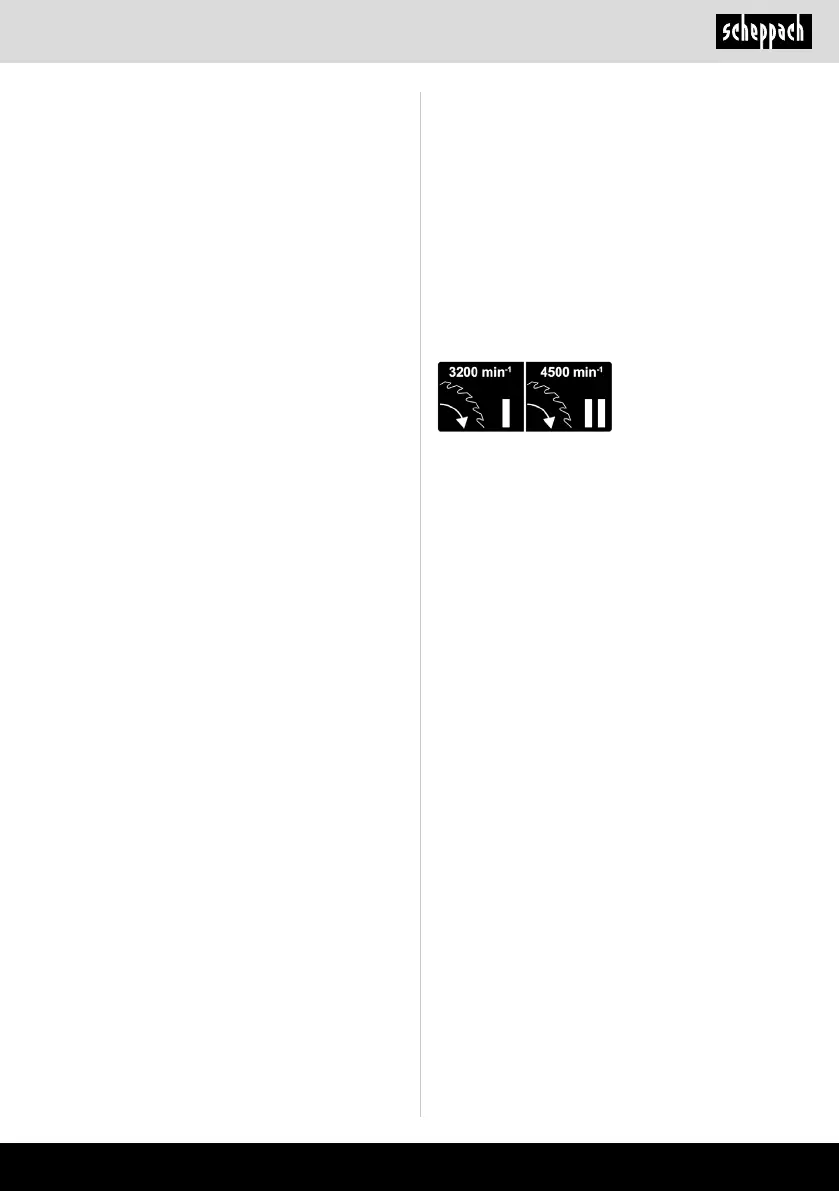

8.13 Modica del numero di giri (Fig. 17)
La sega dispone di 2 intervalli di numeri di giri:
• Per azionare la sega ad un numero di giri di 3200
giri/min (metallo), impostare l‘interruttore (38) sulla
posizione I.
• Per azionare la sega ad un numero di giri di 4500
giri/min (legno), impostare l‘interruttore (38) sulla
posizione II.
9. Trasporto
• Stringere la maniglia di arresto (11) per bloccare il
tavolo rotante (14).
• Premete verso il basso la testa dell’apparecchio (4)
e fermatela con il perno di sicurezza (23). La sega è
ora bloccata nella posizione inferiore.
• Fissate la funzione di trazione della sega con la vite
di serraggio per la guida di trazione (20) nella posi-
zione posteriore.
• Trasportate la macchina sul piano di lavoro sso (15).
• Per il rimontaggio della macchina procedete come
descritto al punto 7.
• Per la conservazione del cavo, avvolgere il cavo in-
torno ai due portacavi (37). (Fig. 22)
10. Manutenzione
m Avviso!
Prima di qualsiasi regolazione, riparazione o manuten-
zione, staccare la spina!
Misure di manutenzione generali
Di quando in quando asportare con un panno trucioli e
polvere dalla macchina. Per allungare la durata di vita
dell’utensile oliare una volta al mese le parti rotanti.
m Utilizzare solo lame per sega il cui regime stam-
pato sia almeno pari a quello riportato sulla mac-
china.
Indossate guanti protettivi per sostituire la lama!
Pericolo di lesioni!
• Ribaltate verso l’alto la testa della macchina (4). Fis-
satela in questa posizione con il perno di sicurezza
(23).
• Aprire verso l’alto la protezione della lama della
sega (5) da fare.
• Con una mano posizionare la chiave a brugola (C)
sulla vite angiata (28).
• Esercitate una forte pressione sul bloccaggio dell’al-
bero della sega (30) e ruotate lentamente la vite
angiata (28) in senso orario. Dopo al massimo un
giro il bloccaggio dell’albero della sega (30) scatta
in posizione.
• Ora con un po’ più di forza allentate la vite angiata
(28) in senso orario.
• Svitate del tutto la vite angiata (28) e togliete la an-
gia esterna (29).
• Staccate la lama (6) dalla angia interna (31) e sla-
tela verso il basso.
• Pulite accuratamente la vite angiata (28), la angia
esterna (29) e la angia interna (32).
• Rimontate la nuova lama (6) nell’ordine inverso e
serratela.
• Attenzione!
L’obliquità di taglio dei denti, cioè il senso di rotazio-
ne della lama (6), deve corrispondere al senso della
freccia sull’involucro.
• Prima di riprendere a lavorare vericate che i dispo-
sitivi di protezione funzionino.
• Attenzione!
Dopo ogni sostituzione della lama controllate che
questa (6), in posizione verticale e inclinata a 45°, si
muova liberamente nell’inserti (10).
• Attenzione!
La sostituzione e l’orientamento della lama (6) devo-
no essere eseguiti regolarmente.
8.11 Esercizio laser (Fig. 17)
• Accensione:
Premere 1 volta l’interruttore ON/OFF per laser (33).
Sul pezzo di legno da lavorare viene proiettata una
linea laser che indica la precisa guida del taglio.
• Spegnimento:
Premere nuovamente l’interruttore ON/ OFF per la-
ser (33).
