DE
|
21
10. Wartung
m Warnung!
Vor jeglicher Einstellung, Instandhaltung oder Instand-
setzung Netzstecker ziehen!
Allgemeine Wartungsmaßnahmen
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab. Ölen Sie zur Ver-
längerung des Werkzeuglebens einmal pro Monat die
Drehteile. Ölen Sie nicht den Motor.
Benutzen Sie zur Reinigung des Kunststo󰀨es keine
ätzenden Mittel.
Reinigung Sicherheitseinrichtung Sägeblatt-
schutz beweglich (5)
Prüfen Sie vor jeglicher Inbetriebnahme den Sägeblatt-
schutz auf Verunreinigungen.
Entfernen Sie alte Sägespäne sowie Holzsplitter unter
Zuhilfenahme eines Pinsels oder eines ähnlich geeig-
neten Werkzeuges.
Tischeinlage wechseln
Gefahr!
Bei einer beschädigten Tischeinlage (10) besteht die
Gefahr, dass sich kleine Gegenstände zwischen Tisch-
einlage und Sägeblatt verklemmen und das Sägeblatt
blockieren.
Tauschen Sie beschädigte Tischeinlagen sofort
aus!
1. Schrauben an Tischeinlage herausdrehen. Ggf.
Drehtisch drehen und Sägekopf neigen, um die
Schrauben erreichen zu können.
2. Tischeinlage abnehmen.
3. Neue Tischeinlage einsetzen.
4. Schrauben an Tischeinlage festziehen.
Bürsteninspektion (Abb. 19)
Prüfen Sie die Kohlebürstenbürsten bei einer neuen
Maschine nach den ersten 50 Betriebsstunden, oder
wenn neue Bürsten montiert wurden. Prüfen Sie sie
nach der ersten Prüfung alle 10 Betriebsstunden.
Wenn der Kohlensto󰀨 auf 6 mm Länge abgenutzt ist,
die Feder oder der Nebenschlussdraht verbrannt oder
beschädigt sind, müssen Sie beide Bürsten ersetzen.
Wenn die Bürsten nach dem Ausbau für einsatzfähig
befunden werden, können Sie sie wieder einbauen.
8.11 Betrieb Laser (Abb. 17)
• Einschalten:
Ein-/Ausschalter Laser (33) 1x drücken. Auf das zu
bearbeitende Werkstück wird eine Laserlinie proji-
ziert, die die genaue Schnittführung anzeigt.
• Ausschalten:
Ein-/Ausschalter Laser (33) erneut drücken.
8.12 Justieren des Lasers (Abb. 18)
Falls der Laser (32) nicht mehr die korrekte Schnittlinie
anzeigt, kann dieser nachjustiert werden. Ö󰀨nen Sie
hierzu die Schrauben (32b) und entfernen die vordere
Abdeckung (32a). Lösen Sie die Kreuzschlitzschrau-
ben (D) und stellen Sie den Laser durch seitliches Ver-
schieben so ein, dass der Laserstrahl die Schneidzäh-
ne des Sägeblattes (6) tri󰀨t.
Nachdem Sie den Laser justiert und festgezogen ha-
ben, montieren Sie die vordere Abdeckung und ziehen
hierfür die beiden Schrauben (32b) handfest an.

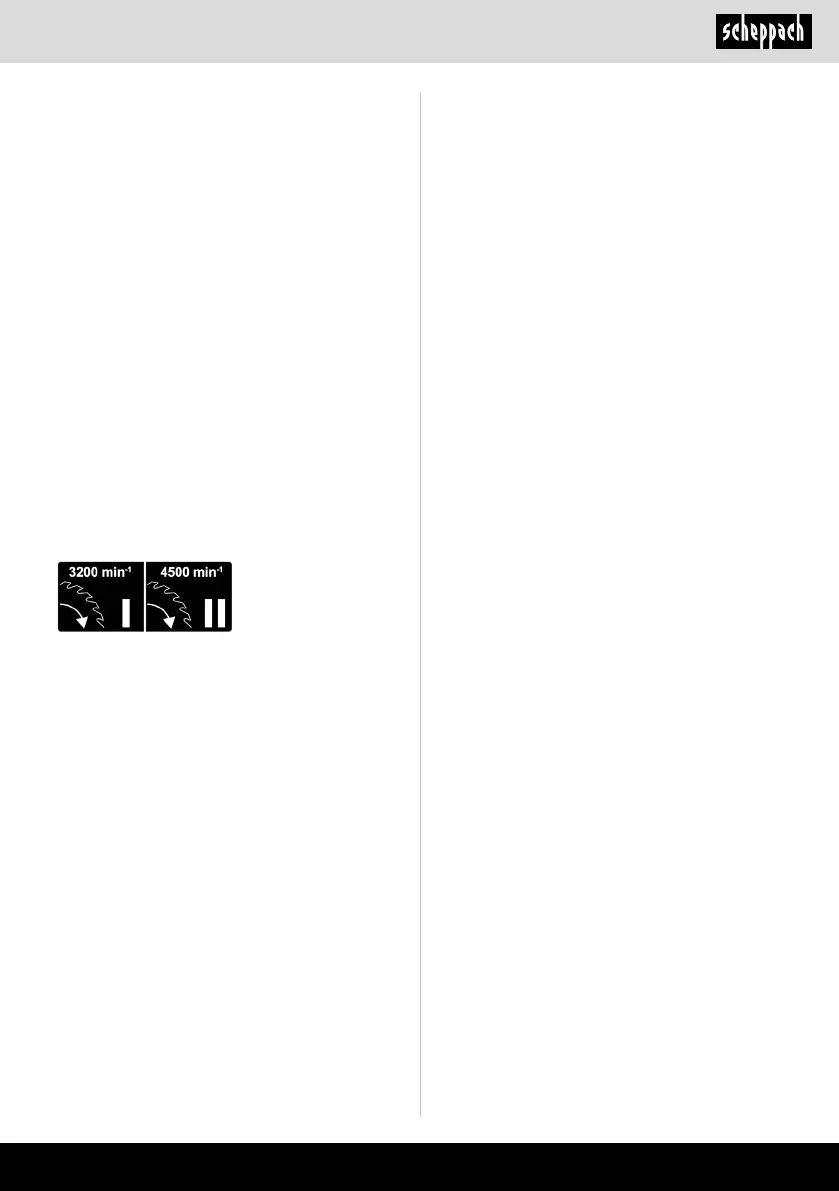

8.13 Änderung der Drehzahl (Abb. 17)
Die Säge verfügt über 2 Drehzahlbereiche:
• Um die Säge mit der Drehzahl 3200 min
-1
(Metall)
zu betreiben stellen Sie den Schalter (38) auf die
Position I.
• Um die Säge mit der Drehzahl 4500 min
-1
(Holz) zu
betreiben stellen Sie den Schalter (38) auf die Posi-
tion II.
9. Transport
• Arretiergri󰀨 (11) festziehen, um den Drehtisch (14)
zu verriegeln.
• Maschinenkopf (4) nach unten drücken und mit Si-
cherungsbolzen (23) arretieren. Die Säge ist nun in
der unteren Stellung verriegelt.
• Zugfunktion der Säge mit der Feststellschraube für
Zugführung (20) in der hinteren Position xieren.
• Maschine am feststehenden Sägetisch (15) tragen.
• Zum erneuten Aufbau der Maschine, wie unter Kapi-
tel 7 beschrieben vorgehen.
• Zur Aufbewahrung des Kabels das Kabel um die
zwei Kabelhalterungen (37) wickeln. (Abb.22)
